Gotthard - Huizenbouw met nieuwe methode
« Reactie #1200 Gepost op: zondag 10 maart 2019, 23:06:26 »

De nieuwe beoogde huizen aan de linkerkant nog een 'kopje kleiner gemaakt' en dan nog maar eens kijken hoe dat oogt. Dat wordt vervolgt.
Aan de rechterkant bij de hijskraan zijn de huizen na wat kleine aanpassingen wel naar mijn zin. Daar ga ik eerst verder mee.

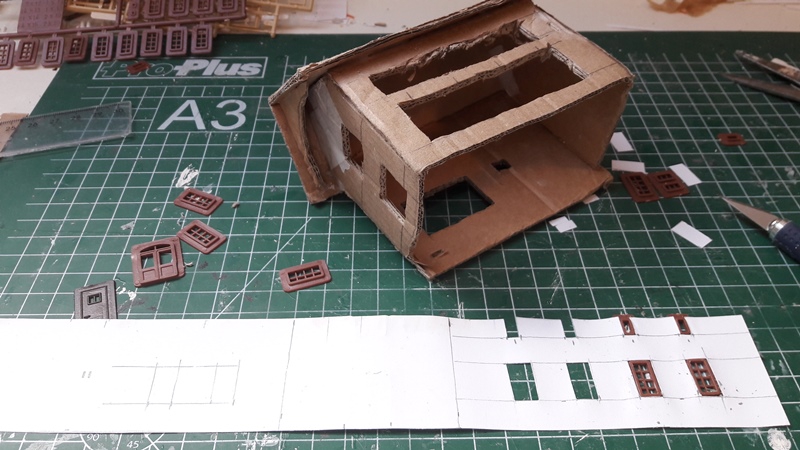

De ruwbouw van karton ga ik nu gebruiken als een soort skelet. Een ruimer uitsnede voor de kozijnen, ramen en deco's. Van dunner karton maak ik een soort wikkel die om het skelet heen wordt gevouwen. In het dunne karton kun je veel makkelijker de gaten voor de kozijnen uit snijden. De tip is om de uitsnede net iets te klein te maken zodat je het kozijn er strak in kunt drukken. En een tweede tip is om karton te gebruiken wat wel dik genoeg is om geen licht door te laten. Het is voor mij een beetje door schade en schande wijs worden.

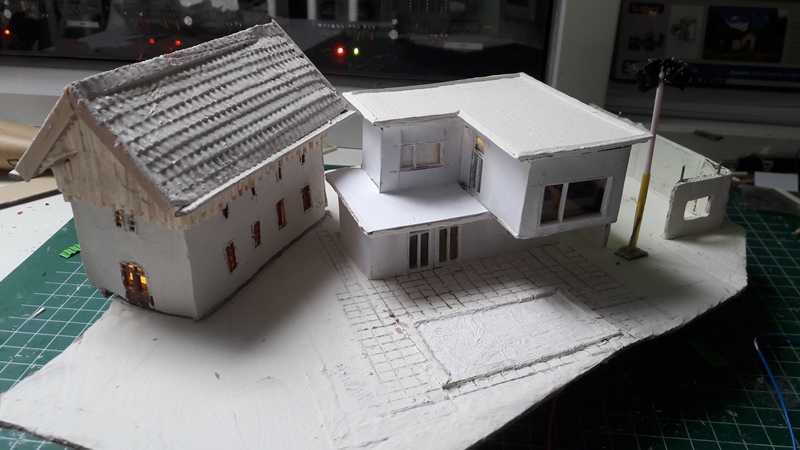

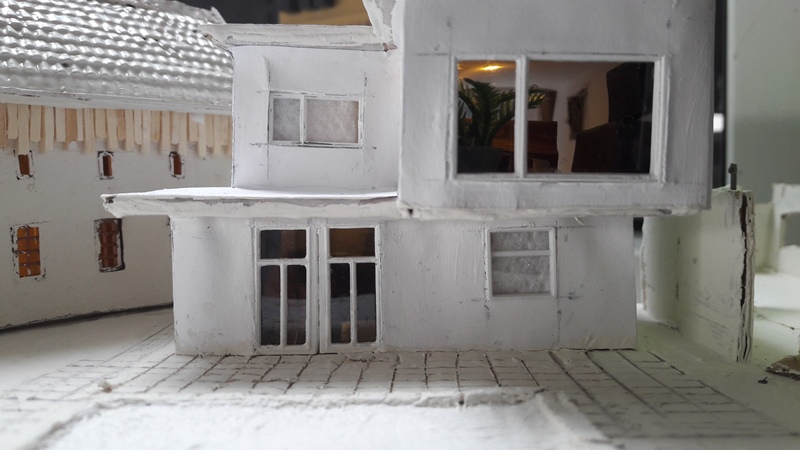

Een moderne villa gemaakt. Het karton is nog wat te dun maar de kozijnen sluiten mooi aan.  De villa heeft grote ramen dus daarom ook een beetje aandacht voor de inkijk op het interieur. Ik vind zelf de plant wel leuk waarbij ik van een H0 palmboom enkele takken heb afgeknipt en deze in een pot heb geplant.

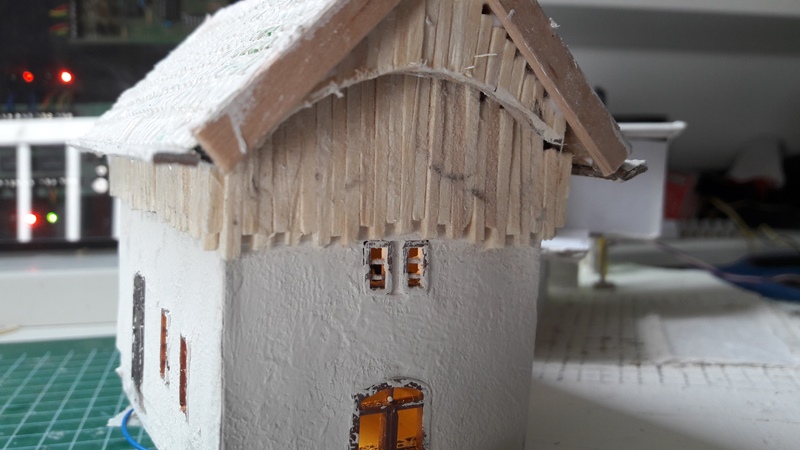

Het andere huis is meer een type boerderij. Met luciferhoutjes de boel beplakt. Nadat de houtlijm droog was nog even met een schuuurtol op de dremel een mooie ronding gemaakt en de muur van lucifers wat vlakker geschuurd.
De onderkant moet stucwerk voorstellen. Met de latex verf tamponeren om de structuur te krijgen.



Het dak gemaakt van golfkarton. En de daklijsten zijn van roerstokjes.

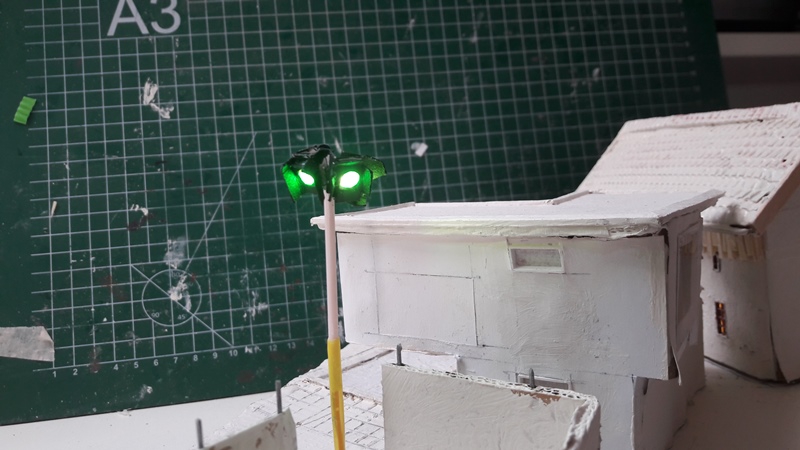

Naast de villa een huis in aanbouw. Een paar LED's een lik groene verf gegeven om er bouwlampen van te maken. Volgens mij wordt groen licht gebruikt omdat dit goed zicht geeft in het donker op de beveiligingscamera's.

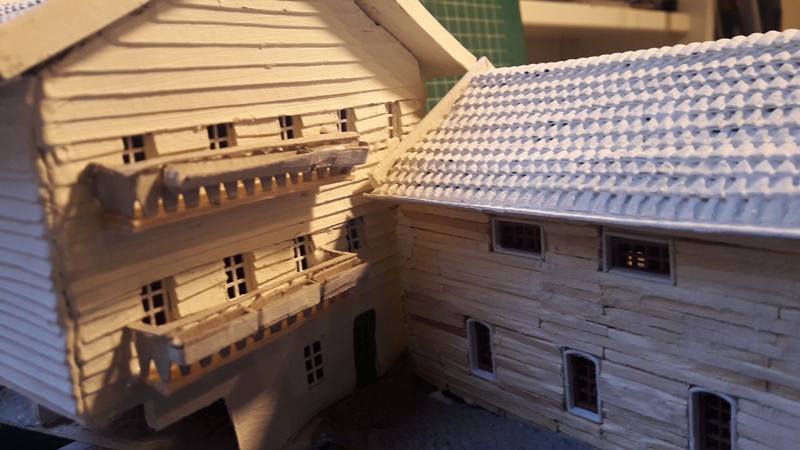

E ook de twee andere huizen gemaakt. Een typisch Zwitsers chalet. De houten planken gemaakt van reepjes karton. Dit gaat aanmerkelijk sneller dan het werken met luciferhoutjes die je op maat moet maken. De boel in de latex gezet om krom trekken te voorkomen. De balkons met bloembakken van karton gemaakt. Benieuwd hoe het allemaal gaat uitpakken met schilderen. Of de houten planken inderdaad echt zullen lijken en of de luciferhoutjes dat beetje extra effect geven. Ik hoop van wel want ik vond het een tijdrovende klus.

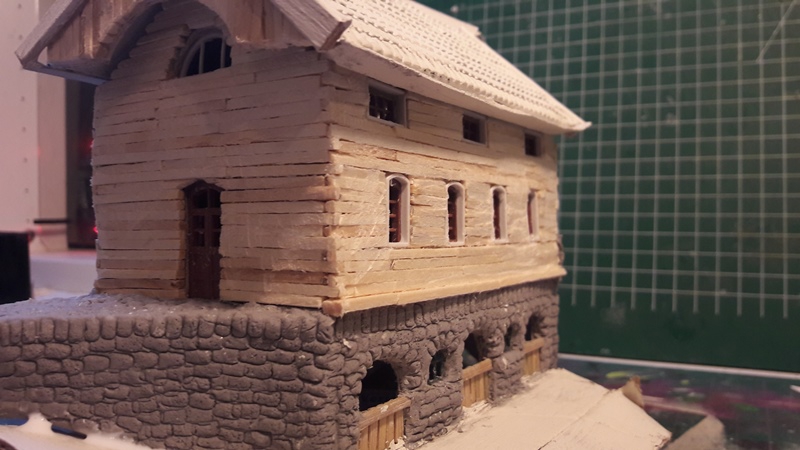

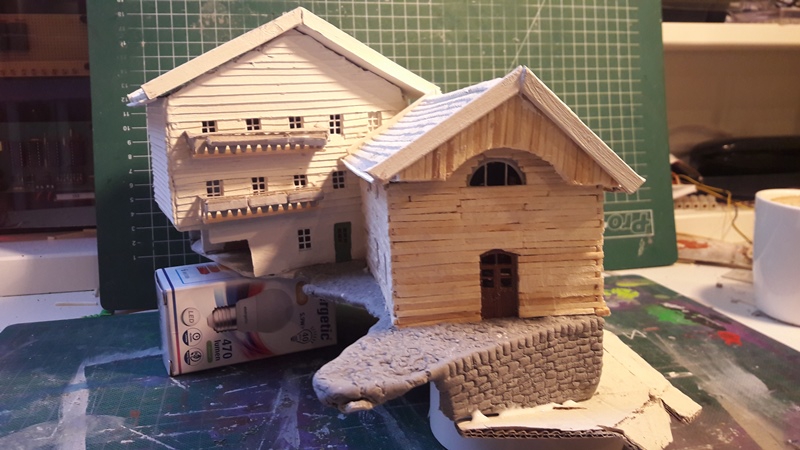

Het huis staan tegen een helling dus een toepassing bedacht voor het lage gedeelte. Er komen paardenstallen. De staldeuren gemaakt van prikkers en met klei de stenen muur gemaakt.



Gelogd

speeltmettreintjes

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2018
    • Diesel DHG 500 trekt Shell ketelwagens
Re: Gotthard - Huizenbouw met nieuwe methode
« Reactie #1201 Gepost op: zondag 10 maart 2019, 23:42:02 »

De villa heeft grote ramen dus daarom ook een beetje aandacht voor de inkijk op het interieur.

Krijgt die villa ook een treinkamer-met-inkijk?
Gelogd
Groeten, Rob                              Mijn baan

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Huizenbouw met nieuwe methode
« Reactie #1202 Gepost op: maandag 11 maart 2019, 06:27:12 »

Wat een productie weer! Handig om met goed bewerkbaar dun karton te werken op een ondergrond van dikker karton.
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Gotthard - Huizenbouw, de fundering gestort
« Reactie #1203 Gepost op: woensdag 13 maart 2019, 20:50:59 »

Het zelfbouwdorp maak ik zo dat de huizen er makkelijk af te halen zijn. Dan kan ik op mijn gemak huisje voor huisje bewerken. De huizen afgetekend en de bestrating van klei aangebracht. Best een monnikenwerk om de keitjes te stempelen in de klei.



Voor elk huis de verlichting geïnstalleerd op een paaltje en een opstaande rand gemaakt om lichtlekkage aan de onderkant te voorkomen want de huizen staan los. En ook wat straatlantaarns neer gezet. Het hele plateau ingebouwd met lijm en gips.



Tot slot nog even een sfeerplaatje van Ticino, de zuidkant van de Gotthard.

« Laatst bewerkt op: woensdag 13 maart 2019, 21:08:29 door Jongslog »
Gelogd

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Huizenbouw, de fundering gestort
« Reactie #1204 Gepost op: donderdag 14 maart 2019, 00:14:21 »

Ik heb met open mond en vol bewondering naar de foto's van je huizenbouw gekeken, Henk  ;)
En dan heb ik het nog niet eens over de snelheid waarmee alles voor elkaar krijgt.

Ik zit alweer helemaal klaar voor de volgende update  :P

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Gotthard - Niet alleen maar zelfbouw
« Reactie #1205 Gepost op: vrijdag 15 maart 2019, 09:30:24 »

Een oude kapel van Faller. Oorspronkelijk geel. Een beetje opgepimpt met witte verf. Met een randje klei de ontbrekende stenen boog en fundament gemaakt. Van papier een soort kruis er op gemaakt. De bedoeling was in de kapel een Jezus aan het kruis te plaatsen maar die had ik niet. Dan maar een naakte madonna, die heeft ook een kruis :).



En nog een kapel die ik heb gekregen. Na een verfbeurtje erg leuk.



Deze boerderijen had ik nog. Mooie bouwpakketten. Het oorspronkelijke huisje bij het waterrad was toch niks meer dus die kon ik vervangen. Het paste niet helemaal want de watergoot zat in de weg voor de dakrand. Daarom het huis iets hoger geplaatst op een fundament van klei. De andere boerderij miste een dakdeel. Dat heb ik opgelost met een stuk dakbeschot waar een paar rietdekkers bezig zijn om de boel te vernieuwen. De huizen moeten nog worden wat worden bewerkt met verf zodat de glans er af is. Rietkappen kom je in Zwitserland nauwelijks tegen maar laten we zeggen dat dit aan de grens bij het Duitse Zwarte Woud is. De bomengroep ook uitgebreid zodat het toch wat meer een bos lijkt.



En dan heb ik nog een kasteeltje. Dat ding kan wel 40 jaar of nog ouder zijn. Volgens mij was het onderdeel van een groter geheel. De bewerking in het plastic is wel uniek, dat heb ik nog nooit bij moderne bouwpakketten gezien. Kent iemand misschien het oorspronkelijke model?



En het is mij eindelijk gelukt om een goede panoramafoto te maken. Als je vanuit 1 punt zo'n foto maakt krijg je een lelijk fish-eye effect. Ik het het statief met mijn smartphone op een karretje gezet en zo langs de baan op gereden waarmee je wel een recht foto krijgt. Ook de ontdekking gedaan dat je dan het beste een wat hoger camerastandpunt kunt hebben om een goed zicht te geven op het modellandschap. De camera moest ook verder naar achteren maar daar zit het trapgat. Ik heb een constructie met een soort selfstick gemaakt op het statief zodat ik de camera nog verder weg kon plaatsen. En dan is het de kunst om in een rechte lijn met een gelijkmatig tempo het karretje te verplaatsen terwijl de panorama-opname loopt. Een beetje bijsnijden en bewerken in Paint geeft een leuk resultaat. Een volgende keer vraag ik mijn dochter om te fotoshoppen.

De foto is 'opklikbaar'.



Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1206 Gepost op: vrijdag 15 maart 2019, 09:54:36 »


Mooi, die panoramafoto  :thumbup:

Het Fallerhuisje stond op een stuk stadsmuur (B 923) en werd ook gebruikt voor het "achtergrond"-kasteeltje (B 245).

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

ramdani

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2012
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1207 Gepost op: vrijdag 15 maart 2019, 10:40:47 »

 :O met die panoramafoto zie je nog veel beter hoe geweldig je baan is


mvg,
Michel
Gelogd
Michel - z21start,c-rail+tillig code 83 (Weichen-Walter),digikeijs decoder +terugmelding
iTrain
https://forum.3rail.nl/index.php?topic=71005.0

ArjanBosman

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2017
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1208 Gepost op: zaterdag 16 maart 2019, 14:53:36 »

Gaaf gedaan Henk.
Die panoramafoto is prachtig!
Greetz, Arjan
Gelogd
Na het plannen maken worden nu de eerste bouwdelen zichtbaar .....

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1209 Gepost op: zaterdag 16 maart 2019, 17:36:29 »

Geweldig wat je weer presteert Henk.  :thumbup:
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

Dirk-Jan

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
    • Mijn modelbaan
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1210 Gepost op: zaterdag 16 maart 2019, 17:45:18 »

Dan maar een naakte madonna, die heeft ook een kruis :).
:o) Ik mag toch hopen dat je de zangeres Madonna bedoeld in deze? O:-D

De Panorama foto is helemaal top. :thumbup: B)

Dirk-Jan
Gelogd

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • 99% Märklin
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1211 Gepost op: zaterdag 16 maart 2019, 17:55:01 »

Mooie vorderingen Henk. :) :thumbup:
En naakte Madonna is veel leuker op je baan dan een aangeklede Jezus. :P

Groet Michel
Gelogd

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1212 Gepost op: zaterdag 16 maart 2019, 20:05:40 »

Schitterend mooie panoramafoto, Henk! Het was even een klusje, maar het resultaat is :thumbup:

Wat het "kasteeltje" betreft: Horst, de pas in Lilleby-Altenstein geïnstalleerde WOSA-inspectør wees mij er op dat deze ook in Altenstein-Stadt terug te vinden is. Weliswaar zonder de mooie kleuring in het kunststof
(- punten) maar wel met een originele (???) arcade-onderkant (+ punten)!
Nu maar hopen dat het aantal WOSA pluspunten de minpunten overstijgt...
« Laatst bewerkt op: zaterdag 16 maart 2019, 21:57:02 door Hanzi »
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1213 Gepost op: maandag 18 maart 2019, 06:12:50 »

Geen idee van het merk overigens en ook weet ik niet of dat arcademuurtje er onder hoort. Maakt het gebouwtje iig wat hoger; kan geen kwaad, schaal zal 1:100 zijn of zelfs TT (?). Er hoort sowieso wel íets onder, anders mis je ook een toegangsdeur.
Wie het weet mag het zeggen!
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

BlikkenTinus

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2016
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1214 Gepost op: maandag 18 maart 2019, 19:23:06 »

Goh Henk, prefab elementen op jouw baan?  ;)
Dat heb ik niet echt zien aankomen, maar gelet op de behandelingen die de producten hebben gekregen, is het uiteraard dik in orde!
En het idee voor een panoramafoto is ook super. Ik heb ook moeite om een totaaltje te schieten. Niet dat 3,5 meter zo lang is, maar ik krijg het er toch niet mooi op. Ik ga jouw methode eens proberen te volgen! Ziet er namelijk mooi uit.

Groet,

Peter
Gelogd

iVanDL

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2016
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1215 Gepost op: dinsdag 19 maart 2019, 23:44:42 »

Dag Henk,

Je mag best fier zijn op je baan.  Die panoramafoto geeft een mooi overzicht.
Gelogd
Groeten,

Ivan De Laet

Je hebt beter spijt van dingen die mislukt zijn dan van dingen die je niet hebt geprobeerd.

ikke650

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • Geen brug is te ver.
    • Hembrug
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1216 Gepost op: woensdag 20 maart 2019, 08:08:25 »

Hallo Henk,

Erg mooie panorama foto heb je gemaakt. En dat geeft me wel weer ideeën.
Wil dit ook nog van mijn brug maken, ook maar eens kijken of dit me ook op deze manier lukt.

M.vr.gr. Erwin
Gelogd
M.vr.gr. Erwin



Baanbouw met brug: Klikkie

Grootspoor: Klikkie

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1217 Gepost op: woensdag 20 maart 2019, 08:15:28 »

Geen idee van het merk overigens en ook weet ik niet of dat arcademuurtje er onder hoort. Maakt het gebouwtje iig wat hoger; kan geen kwaad, schaal zal 1:100 zijn of zelfs TT (?). Er hoort sowieso wel íets onder, anders mis je ook een toegangsdeur.
Wie het weet mag het zeggen!

Het arcademuurtje blijkt eronder te horen. Ik zag net op MP een grote M-baan te koop staan waarop dit huisje ook te zien is.
Zie foto 6:
http://link.marktplaats.nl/m1387517261?utm_source=android_social&utm_content=vip&utm_medium=android_social&utm_campaign=socialbuttons

De herkomst ben ik nog niet achter...

Onderstaand een wazige vergroting uit de MP advertentie:
« Laatst bewerkt op: woensdag 20 maart 2019, 08:30:29 door Hanzi »
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Nieuwenhuis

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Old Skool Märklin & Scratch Building
    • Märklin - M-rail - Modelbaan
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1218 Gepost op: woensdag 20 maart 2019, 11:58:01 »

Geen idee van het merk overigens ...
Wie het weet mag het zeggen!
De herkomst ben ik nog niet achter...

Hans en andere belangstellenden:
het bewuste pand maakt onderdeel uit van Faller B-923:



Groeten,

Erik.
Gelogd

Märklin - M-rail - Modelbaan     Topic     Website

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1219 Gepost op: woensdag 20 maart 2019, 14:42:28 »

Geinig! Goed gevonden, bedankt Erik!
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1220 Gepost op: woensdag 20 maart 2019, 21:37:08 »

Erg leuke bouwdoos overigens, die B-923, bijna een dioramaatje op zich!
Achter mijn Station Altenstein staat de rest ook blijkt nu.
Hoewel... bij nadere bestudering blijken de kopgevels van de vakwerkhuisjes toch wat af te wijken van de B-923.

En verder zal ik je draadje niet vervuilen met deze ouwe meuk, Henk.
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1221 Gepost op: woensdag 20 maart 2019, 21:41:48 »

Goed gevonden allen met documentatie en foto's. Tony zat al meteen op het goede spoor. En ik begrijp dat Hanzi zijn eigen modelbaan aan het ontdekken is :). Blijkbaar waren we (mijn broer en ik vroeguh) in het bezit van de stadsmuur want ik heb ook een paar losse delen van het huisje er naast en een stuk van die toren. Te weinig om er nog iets van te maken. Ik ga het kasteel ergens op een 'verloren plek' in de bergen zetten denk ik.

Ondertussen nog aan het klussen aan de Faller Betonfabriek 130474 in een iets andere kleurstelling met gele silo's. Het moet een bouwplaats van de NEAT Alptransit tunnel worden.
Gelogd

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1222 Gepost op: woensdag 20 maart 2019, 21:57:44 »

Oeps die reactie van Tony had ik niet eens goed gelezen, maar ja die is natuurlijk "expert" op dit gebied, hoewel ik de overeenkomsten met de ook door hem genoemde B-245 even mis.
Maarrrr... gezien de kleur van de wanden is jouw kasteeltje hoogstwaarschijnlijk afkomstig uit bouwkit B-292.
https://images.app.goo.gl/hfnGVbP13Gd5wqUh8
« Laatst bewerkt op: woensdag 20 maart 2019, 22:13:34 door Hanzi »
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1223 Gepost op: donderdag 21 maart 2019, 08:30:27 »

 @citaat De zijgevel  van B 245 is hetzelfde als die van B 923, Hans  :P

Grtz Tony

( ps deze op de foto is een variant )

( ps van de ps ; de stadsmuur is dit jaar opnieuw her-uitgebracht : https://www.faller.de/App/WebObjects/XSeMIPS.woa/cms/page/pid.14.17.89/agid.1127.1931/atid.24002/ecm.at/B-923-Stadtmauer.html  )
« Laatst bewerkt op: donderdag 21 maart 2019, 08:49:09 door Tony »
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Niet alleen maar zelfbouw
« Reactie #1224 Gepost op: donderdag 21 maart 2019, 14:13:33 »

En nog wat gevonden, waar dit huisje in gebruikt werd ; B-924 !
Die is in verschillende samenstellingen op de markt geweest (googelen maar !)  :P

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1225 Gepost op: maandag 01 april 2019, 07:25:58 »

Bij Eisenbahn-Romantik een item over het Gotthard-traject met mijn spoorbaan!

Nieuwenhuis

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Old Skool Märklin & Scratch Building
    • Märklin - M-rail - Modelbaan
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1226 Gepost op: maandag 01 april 2019, 08:08:12 »

 @citaat Geweldig filmpje heb je in elkaar gezet Henk! :thumbup: :thumbup:

Groeten,

Erik.
Gelogd

Märklin - M-rail - Modelbaan     Topic     Website

Marklindak

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2007
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1227 Gepost op: maandag 01 april 2019, 08:37:24 »

Leuke film Henk!
Gelogd
Vriendelijke groeten,
Fred





Wanneer komt er nu eens een 766 uit in model?

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1228 Gepost op: maandag 01 april 2019, 08:53:06 »

Vet gesmuld hier, Henk  :thumbup:

Zal flink wat werk geweest zijn, maar is de moeite meer dan waard !
Zit hier nog na te lachen om de finale  :-)

De digitale techniek een handje geholpen.........

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1229 Gepost op: maandag 01 april 2019, 11:11:49 »

👍 Lekker bezig geweest, Henk! Erg leuk👍
« Laatst bewerkt op: maandag 01 april 2019, 11:14:43 door Hanzi »
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

brund55

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • BR 103fan forever
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1230 Gepost op: maandag 01 april 2019, 11:32:45 »

Leuke video Henk, kan goed voor 1 april grap doorgaan :D
Gelogd
Met vriendelijke groet,
Dick

wissels

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Doe wat je zegt, dan lieg je niet.
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1231 Gepost op: maandag 01 april 2019, 18:46:51 »

Hallo Henk,

leuk om je baan in een Duits filmpje te zien,

met vriendelijke groet,

Walter
Gelogd
Computergestuurde Treinbaan met Central Station Reloaded

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • 99% Märklin
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1232 Gepost op: maandag 01 april 2019, 19:03:48 »

Hoi Henk,

Bedankt voor het kijkplezier van deze speciale Eisenbahn-Romantik film. :) :thumbup:

Groet Michel
Gelogd

Degeluidsman

  • 3rail Events team
  • Online Online
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1233 Gepost op: maandag 01 april 2019, 19:58:36 »

Hoi Henk,

Erg leuk dat jou baan op deze manier uitgelicht is, zo heb je eer van je werk  :thumbup: :thumbup:


Mvg,

Peter Degeluidsman

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1234 Gepost op: maandag 01 april 2019, 19:59:23 »

Geweldige film Henk.  :thumbup:
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

Wico

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Swiss rail .. what else?
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1235 Gepost op: maandag 01 april 2019, 20:04:07 »

 :thumbup: :thumbup: :thumbup:

Met heel veel plezier naar dit filmpje gekeken; knap in elkaar gedraaid!

Groeten,
Wico
Gelogd

iVanDL

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2016
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1236 Gepost op: maandag 01 april 2019, 20:43:29 »

Dag Henk,

Knap gedaan  :thumbup: :thumbup:

Mag ik nog iets opmerken.
Op ongeveer 1'25" als de Krokodil achter het Kerkje in Wassen uitkomt en op 3'30" als de lok de onderste keertunnel van Biaschina in rijd haperen de loks precies of is dat gezichtsbedrog?

Voor de rest meer dan knap werk allemaal.
Gelogd
Groeten,

Ivan De Laet

Je hebt beter spijt van dingen die mislukt zijn dan van dingen die je niet hebt geprobeerd.

AlbertJan

  • Speciale Gast
  • *****
  • Offline Offline
  • Lid sinds: 2006
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1237 Gepost op: dinsdag 02 april 2019, 07:13:21 »

Dag Henk.
Bijzonder mooi gedaan en ook prachtig "getimed"! :D

Ook erg leuk om de hele baan eens goed te kunnen bekijken! :thumbup:

Vriendelijke groeten,
AlbertJan.
Gelogd
Een dag niet gelachen is een dag niet geleefd!!

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1238 Gepost op: vrijdag 05 april 2019, 20:32:07 »

Dank voor de leuke reacties!

Zo'n filmpje kost behoorlijk wat tijd. Ongeveer 8 uur lang bezig met opnames voor een bruikbare 25 min die dan bij de montage uitkomt op een filmpje van 5 minuten.

@iVanDL: de hapering op 1'25 was mij nog niet opgevallen, is incidenteel want normaal gebeurt dat niet daar. Op 3'25 is inderdaad een beroerde plek, maar inmiddels met poetsen wel verbeterd.

narwal

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2010
Re: Gotthard - Op TV bij Eisenbahn-Romantik!
« Reactie #1239 Gepost op: zaterdag 06 april 2019, 09:11:24 »

Goedemorgen Henk,

Het kan dan wel veel tijd hebben gekost maar het resultaat is geweldig! :thumbup: Heel erg leuk filmpje, smaakt naar meer!
Gelogd
Groeten,

Marcel.

Baan in aanbouw: Bad Drieberg-Steinbrücke, Märklin, K-Rail, CS-2, LDT, Tijdperk III.

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Gotthard - Wilde plannen
« Reactie #1240 Gepost op: zaterdag 06 april 2019, 09:42:05 »

Er zijn nog genoeg details af te werken op de modelbaan maar toch zit ik al na te denken over volgende stappen.

Het schaduwstation functioneert prima maar ik vind het wel jammer dat je toch weinig ziet van het Betriebswerk. Ook de opstelsporen zijn krap, zeker voor de vijfdelige ICN met 1.54m lengte. Het idee is nu om het schaduwstation er onderuit te halen en dit bovengronds te maken. De tafel wordt dan een L-vorm. Daarvoor moet ik dan wel veel bureauruimte inleveren om het kwijt te kunnen maar daar heb ik me al overheen gezet. Ik heb dan een ruimte van 1 x 4 meter voor dit plan.

Ik heb mijzelf en het ontwerp een aantal eisen gesteld:
  • Aansluiting op de bestaande baan aan de rechterzijde met dubbelspoor want het hele traject is dubbelspoor. En die aansluiting op de bestaande tafel kan maar 25cm breed zijn omdat ik ook rekening moet houden met de bestaande scenery.
  • Opstelsporen van circa 1.80m en het liefst zoveel mogelijk natuurlijk.
  • Hergebruik van de bestaande wissels. (Maar ik moet wel 5 rechter wissels (24612) aanschaffen en nog flink wat rechte rails.) Slanke wissels zijn mooier maar dan lever ik lengte in voor het opstelspoor en de smallere ruimte tussen de sporen levert verder weinig op.
  • Ik heb een kruising en een Engelse wissel die ik graag wil gebruiken. Geprobeerd om een zinvolle toepassing te maken voor die kruising en ook wat speels om te gaan met aansluiting van de opstelsporen in plaats van simpel 'recht toe recht aan'.
  • Een logische indeling van een klein Betriebswerk en dat is nog best lastig.
  • Gebruik van de oude draaischijf waarbij ik die lawaaierige motor wil vervangen en de aansturing wil automatiseren.
  • De boel automatiseren met Koploper dus flink wat terugmelders inbouwen en uitvinden hoe ik automatisch kan rangeren met Koploper.

Er zit veel deskundigheid bij de forumleden dus kom maar op met commentaar :).


Plaatje is "opklikbaar".

Maarten Marklin

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
  • Gepensioneerd NS'er
    • Burgberg
Re: Gotthard - Wilde plannen
« Reactie #1241 Gepost op: zaterdag 06 april 2019, 12:00:11 »

Goede keuze om dit rigoreus aan te pakken anders blijf je je maar aan dingetjes ergeren. Ook is het vaak een compromis sluiten omdat meestal de ruimte beperkt is. Heel veel succes met de aanpassingen.
Gelogd
Met vriendelijke groeten, Maarten.
Mijn modelbaan: https://forum.3rail.nl/index.php?topic=73285

Timaximus

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2015
Re: Gotthard - Wilde plannen
« Reactie #1242 Gepost op: zaterdag 06 april 2019, 13:22:30 »

Laat het huidige ‘schaduwstation’ lekker zitten en maak er een tweede bij volgens je nieuwe plan.  ;)

MvG,

Timaximus
Gelogd
Märklin | C Rail | Digitaal | I-II-III-IV-V | Power and Control by Uhlenbrock | LocoNet only | Win-Digipet

RoelMarklin

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
Re: Gotthard - Wilde plannen
« Reactie #1243 Gepost op: zaterdag 06 april 2019, 15:02:49 »

Dag Henk,

ziet er erg leuk uit. Ik heb wel één opmerking. De verbinding met je draaischijf gaat uitsluitend via het spoor dat langs het stationsgebouw loopt.
Ik heb een kleine aanpassing voorgesteld. Op de plaats van de kruising leg je het wissel dat iets hoger ligt (tegen de Engelsman aan).
Het wissel dat links van de kruising ligt, schuif je één spoor naar beneden, dus links van het wissel. En op de vrijgekomen plaats leg je de kruising.

Op deze manier kun je de rangeerbewegingen uitvoeren vanaf het spoor tussen de twee perronsporen.

Ik heb in paint een schets gemaakt.

groeten,
Roel
Gelogd
geniet met spoormate(n)
mijn baantopic vind je >>> hier
mijn baanontwerp vind je ook >>> in de wiki

nobody

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • ......semper idem......
Re: Gotthard - Wilde plannen
« Reactie #1244 Gepost op: zaterdag 06 april 2019, 15:52:42 »

Is het stationsgebouw te bereiken door leveranciers en voetgangers?
Gelogd
Met vriendelijke groet: Wim.                                  Met kleine onderbreking (ban), lid sinds 2009.


Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Wilde plannen
« Reactie #1245 Gepost op: zaterdag 06 april 2019, 17:03:41 »

@citaat Alleen als die met de trein komen, het wordt net als HBF Lilleby-Altenstein een "eilandstation" :D
« Laatst bewerkt op: zaterdag 06 april 2019, 17:06:23 door Hanzi »
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: Gotthard - Wilde plannen
« Reactie #1246 Gepost op: zaterdag 06 april 2019, 17:45:34 »

@citaat @citaat @citaat nog mooier zou zijn om vanaf het middenspoor rechtdoor naar de draaischijf te gaan. Kwestie van bocht (waar nu "kolen" bij staat) te vervangen door een (kruis-)wissel. Ook de andere wissels in dat gebied zullen dan opnieuw logisch geplaatst moeten worden.
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Gotthard - Wilde plannen
« Reactie #1247 Gepost op: zondag 07 april 2019, 12:18:34 »

Dag Henk,

De verbinding met je draaischijf gaat uitsluitend via het spoor dat langs het stationsgebouw loopt.
Op de plaats van de kruising leg je het wissel dat iets hoger ligt (tegen de Engelsman aan).
Het wissel dat links van de kruising ligt, schuif je één spoor naar beneden, dus links van het wissel. En op de vrijgekomen plaats leg je de kruising.

Op deze manier kun je de rangeerbewegingen uitvoeren vanaf het spoor tussen de twee perronsporen.

Ik heb in paint een schets gemaakt.

Ik ben het met Roel eens.

@citaat @citaat @citaat nog mooier zou zijn om vanaf het middenspoor rechtdoor naar de draaischijf te gaan. Kwestie van bocht (waar nu "kolen" bij staat) te vervangen door een (kruis-)wissel. Ook de andere wissels in dat gebied zullen dan opnieuw logisch geplaatst moeten worden.

En hier kan ik mij ook in vinden.

Als je dit kunt en wilt toepassen heb je volgens mij (en Roel en Hans) een mooi station en BW met veel rangeermogelijkheden.

(ook) Henk
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

Jongslog

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
  • Zwitserland fan
    • www.jongslog.nl
Re: Gotthard - Wilde plannen
« Reactie #1248 Gepost op: dinsdag 09 april 2019, 08:39:26 »

Dank. Het meedenken leidt tot verbeteringen denk ik.
De opmerkingen van Roel is helemaal juist, dus de draaischijf aan laten sluiten op het middelste spoor. Alleen in de oplossing van Roel kan een trein die van rechts komt en bij het station halt houdt niet meer doorrijden en moet keren als ik het goed zie.
Het station is inderdaad niet bereikbaar voor verkeer en voetgangers maar een complete logische infrastructuur maken valt niet mee op een modelbaan. Toch altijd weer een compromis omdat je ook leuke scenery wilt aanbrengen.
  • De kruising is verplaatst en de draaischijf aangesloten op het middelste spoor. De logica is dan ook dat de stationstrein kan vertrekken en niet op het rangeerspoor terecht mag komen, de kruising verhindert dat.
  • Dat middelste spoor kan ook fungeren als een 'doorrijspoor' zodat een trein die vanaf rechts op het linkerspoor binnenkomt kan doorrijden en kan omlopen.
  • Alle rangeerbewegingen kunnen nu afgehandeld zonder het overige verkeer te hinderen volgens mij.
  • Door de wissels rechts te veranderen nog iets meer lengte voor de opstelsporen.
  • Ik puzzel nog steeds met links of rechts aankomen en/of vertrekken. De baan waar ik op aansluit is Zwitsers dus daar wordt vooral links gereden. Dit rangeerterrein kan ook Duits zijn. Links of rechts rijden los ik ondergronds op met een keerlus en wissels op de plaats van het oude schaduwstation.


Plaatje is 'opklikbaar'.

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Gotthard - Wilde plannen
« Reactie #1249 Gepost op: dinsdag 09 april 2019, 10:02:49 »

Hoi Henk,

Er wordt al volop meegedacht met je railplan :thumbup:
Het idee van Timaximus, om je huidige schaduwstation te handhaven is zo gek nog niet en het overwegen meer dan waard.
Om de infrastructuur zou ik me al helemaal niet druk maken; het gaat nu om meer mogelijkheden en meer rijplezier.
En met minder bureauruimte is prima te leven  :P

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109


Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 1.583 seconden met 52 queries.
