[Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Gepost op: maandag 02 september 2019, 17:21:19 »

Hallo!

Na de afgelopen tijd wat baantjes op de grond gelegd te hebben, wat extra rails her en der aangeschaft. Ik blijf het onhandig vinden om steeds op de grond te knutselen. Mijn kinderen vinden het prachtig, maar struikelen makkelijk over de rails of draadjes. Dus ik wil het wat de hoogte in hebben.
Ik gebruik "mijn" hobbykamer hiervoor. Hier staat van alles van computerspul tot LEGO paketten. En nu komt er dus ook een treintafel.
Het is een redelijke kamer, vloer is ongeveer 4,5m bij 4m. Echter het zit recht onder het dak en heeft dus aan twee kanten het schuine dak. Om deze reden ga ik voor een tafel van 3,2m bij 2m en zet die in het midden van de kamer. Dan kan ik nog rondom lopen.

Ik ga beginnen met 1 laag. Wellicht in de toekomst verder de hoogte in bouwen. Voor nu dus 1 laag, en ik wil dat mijn zoontje daar ook op kan kijken. Na wat rond kijken, googlen, de wiki hier en gewoon kijken wat voor hout er te koop is, heb ik het volgende ontwerp gemaakt van een tafel.


  • Poten zijn van grond tot bovenkant 600mm
  • Het idee is de middenbalken van 3,2m te houden en steeds half uit te zagen voor de kruispunten.
  • De bovenplaat wil ik maken uit multiplex van 5,5mm en dan alleen waar spoor komt te liggen. Na proberen in de winkel leek dat stijf genoeg en toch te buigen voor bijvoorbeeld een helling om een brug te maken.

Nu ben ik erg benieuwd naar op en aanmerkingen en vooral tips hoe dit slimmer/beter aan te pakken.

Dank alvast!
Gelogd

Degeluidsman

  • 3rail Events team
  • Online Online
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #1 Gepost op: maandag 02 september 2019, 17:38:00 »

Dat ziet er netjes uit Donald, ik zou zelf in het midden ook wat palen op de vloer laten steunen om de overspanning wat kleiner te maken.

Wat dacht je van BZN als naan voor je baan  :)


Mvg,

Peter Degeluidsman

nobody

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • ......semper idem......
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #2 Gepost op: maandag 02 september 2019, 17:45:02 »

 @citaat Hoe meer poten, hoe lastiger het werken onder de baan... ;)
Gelogd
Met vriendelijke groet: Wim.                                  Met kleine onderbreking (ban), lid sinds 2009.


donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #3 Gepost op: maandag 02 september 2019, 17:47:44 »

Dat ziet er netjes uit Donald, ik zou zelf in het midden ook wat palen op de vloer laten steunen om de overspanning wat kleiner te maken.
Bedoel je alleen op het stuk met de dubbele dwarsbalk of op elke kruizing?

Mijn inschatting was dat anderhalve meter (grofweg) wel moest kunnen tussen twee poten. Als ik alle kruizingen geef, komt het op tussen de 65 en 77 cm per overspanning.
Ik kon hier heel slecht een "best practice" voor vinden, wat kan wel en wat kan niet?

Wat dacht je van BZN als naan voor je baan  :)


Mvg,

Peter Degeluidsman

 :D Wie weet, ben niet direct fan van BZN, maar het past idd wel goed.
Gelogd

Degeluidsman

  • 3rail Events team
  • Online Online
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #4 Gepost op: maandag 02 september 2019, 18:27:40 »

 @citaat

Je kunt het eerst zonder proberen en testen hoe star de constructie is, in het midden lijkt mij het zo i zo geen kwaad kunnen.


Mvg,

Peter Degeluidsman

feniks

  • Stamgast
  • Offline Offline
  • Lid sinds: 2017
  • doe maar een treintje
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #5 Gepost op: maandag 02 september 2019, 19:23:14 »

 @citaat
hangt wel af van je omvang , dik of dun  :D
Gelogd
iets meer C rail, een beetje K rail, een PC'tje, een CS2'tje en wat overige onbenulligheden

Haradigi

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • "Meet (kijk, voel, luister) en weet"
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #6 Gepost op: dinsdag 03 september 2019, 10:52:20 »

Dat is netjes Donald.
Kijk eens op de site van Brima daar staan vele gebouwde banen op.
Klik hier

groet
Harald
« Laatst bewerkt op: dinsdag 03 september 2019, 10:54:58 door Haradigi »
Gelogd

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #7 Gepost op: dinsdag 03 september 2019, 22:24:09 »

Dat is netjes Donald.
Kijk eens op de site van Brima daar staan vele gebouwde banen op.
Klik hier

groet
Harald
Dat is een mooie site! Lekker even rond zitten neuzen. Dank!



En dan zijn we toch los gegaan!
Eerst maar even hout halen...

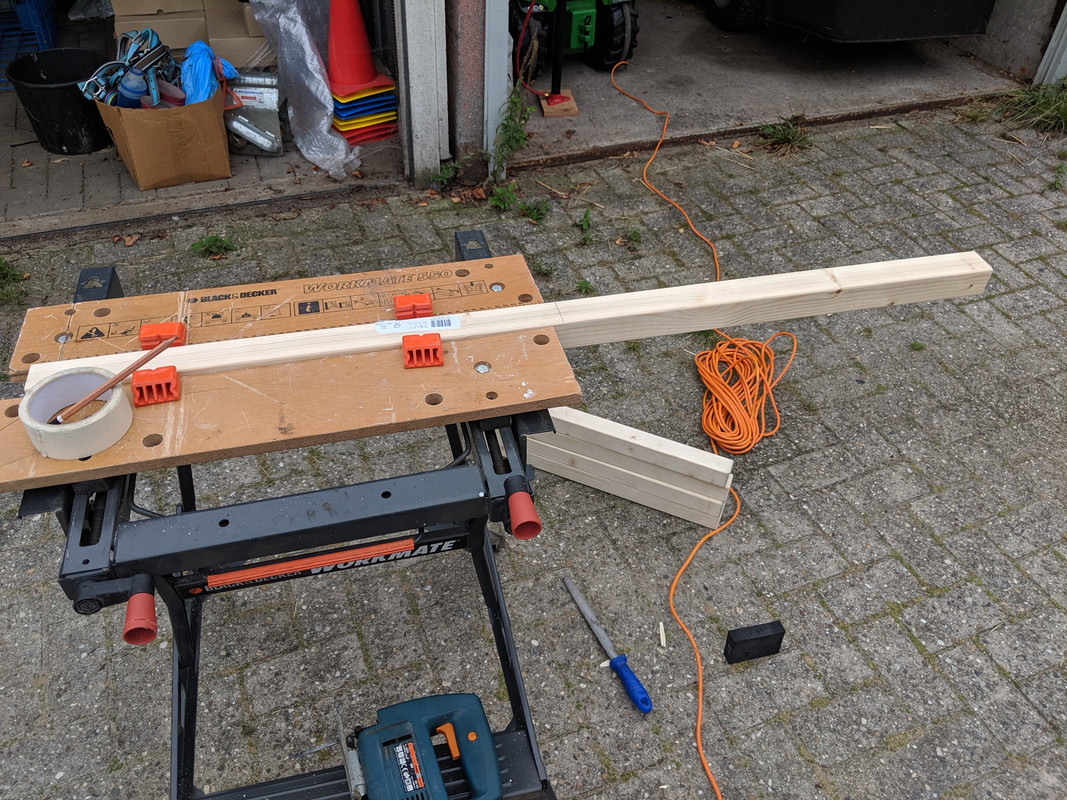

Dan het pakketje thuis afladen en de balkjes op maat zagen


Na het zagen eerst maar eens proefleggen met de kleine man die graag helpt  ;)

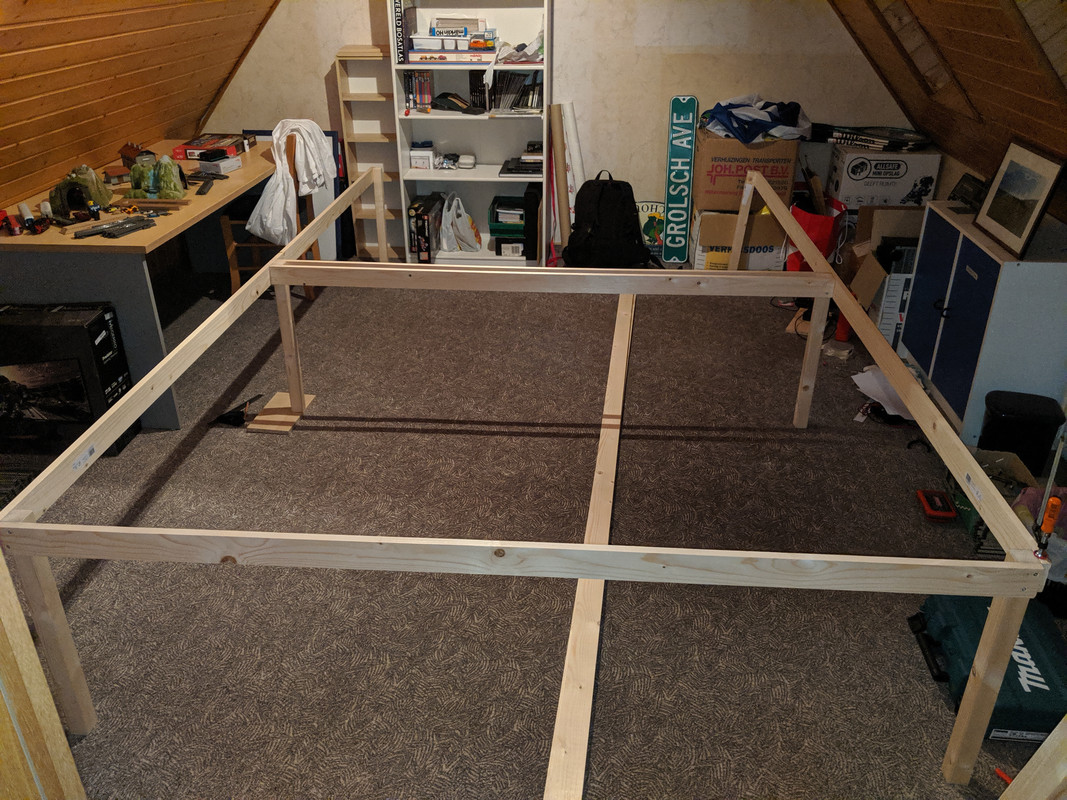

En dan aan het eind van dit avondje werk, begint er toch al echt wat te ontstaan  B)


De buitenkant van het frame staat dus bijna, alleen de verre kant nog een balkje van 2 meter. Dit voelt vooralsnog prima stijf aan. Ben er wel achter dat de vloer enorm ongelijk is. Denk dat de timmerman bij de bouw een slokje ophad terwijl op hij op timmermansoog aan het schaven/zagen was...

Voor de middelste balken bedacht ik na het bevestigen dat daar nog van die halve inkepingen in moeten komen. Dus mogelijk moeten die nog weer los. Maar als ik dat één voor één doe verwacht ik dat het wel goed komt.

Heeft er iemand tips hoe dat makkelijk en toch goed uit te meten? Ik zat te denken aan een stukje karton dat de juiste maat heeft en als mal gebruiken om het uit te tekenen. En dan met de decoupeerzaag los gaan om het eruit te halen.
Gelogd

Degeluidsman

  • 3rail Events team
  • Online Online
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #8 Gepost op: woensdag 04 september 2019, 18:16:13 »

De basis ziet er goed uit Donald, met het inkepen heb ik geen ervaring maar er staat op het net vast filmpjes hoe je dit moet doen.

Zelf heb ik gebruik gemaakt van metalen hoekjes om deze verbindingen te maken.


Mvg,

Peter Degeluidsman
Gelogd

Jan22

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • Zonder dwarsliggers spoort het niet
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #9 Gepost op: woensdag 04 september 2019, 18:39:13 »

Denk dat de timmerman bij de bouw een slokje ophad terwijl op hij op timmermansoog aan het schaven/zagen was...
Bestek en uitvoering sporen zelden met elkaar. Als ik langs nok of gordingen kijk dan is vooroorlogse houtbouw duidelijk geen betonbouw. Eigenlijk is het een wonder als iets van vurenhout recht is of blijft.

Voor dat doel heb ik onder mijn tafelpoten verstelbare (draaibare voetjes) gezet, gewoon gekocht in de bouwmarkt.
Mensen die wielen onder hun tafelpoten schroeven, hebben een andere truc bedacht om de afstand (grond-grondplaat) van de poot verstelbaar te maken.
Een oplossing is om aan de bovenkant van de tafelpoot een in hoogte verstelbare bevestiging te maken. Lastiger uitvoerbaar, omdat je de poten daar klem wil kunnen zetten tegen de gebruikelijke scharende neigingen.

Ik gebruik zelf geen verstek gezaagd frame, omdat ik niet zou weten hoe ik dat moest doen. Ik ben geen houtbewerker.
Ik werk met een meccano (metaal profielen) frame, omdat ik die techniek wel begrijp.
Gelogd
Jan Willem


Brig, Delémont.

Hero

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #10 Gepost op: donderdag 05 september 2019, 00:27:16 »

Je kunt beter ipv karton een oude bankpas voor je mal gebruiken.
Is wat steviger en gaat dus langer mee.
En onderin de inkeping in de hoeken even een gat boren. Dan kan je decoupeerzaag makkelijk draaien over de onderrand.

Mvg Robin

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #11 Gepost op: donderdag 05 september 2019, 06:07:25 »

Ziet er toch prima uit zo :thumbup:. Het aantal geplande poten lijkt me gevoelsmatig ruim voldoende. Mooie hout verbindingen zijn leuk, maar bedenk wel dat als je een balk halverwege half inzaagt dat de sterkte op dat punt ook halveert (of iig behoorlijk wordt verminderd). Action verkoopt aantrekkelijk geprijsde hoekbeugels voor dit soort verbindingen. Succes verder, gaat helemaal goedkomen!
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #12 Gepost op: zaterdag 07 september 2019, 21:14:44 »

Zo, vandaag nog een beetje meer kunnen werken.
Ook nog even overlegd met mijn schoonzus die meubelmaker is.

Ik heb nu een combinatie van halfhoutverbindingen en hoekankers  :P

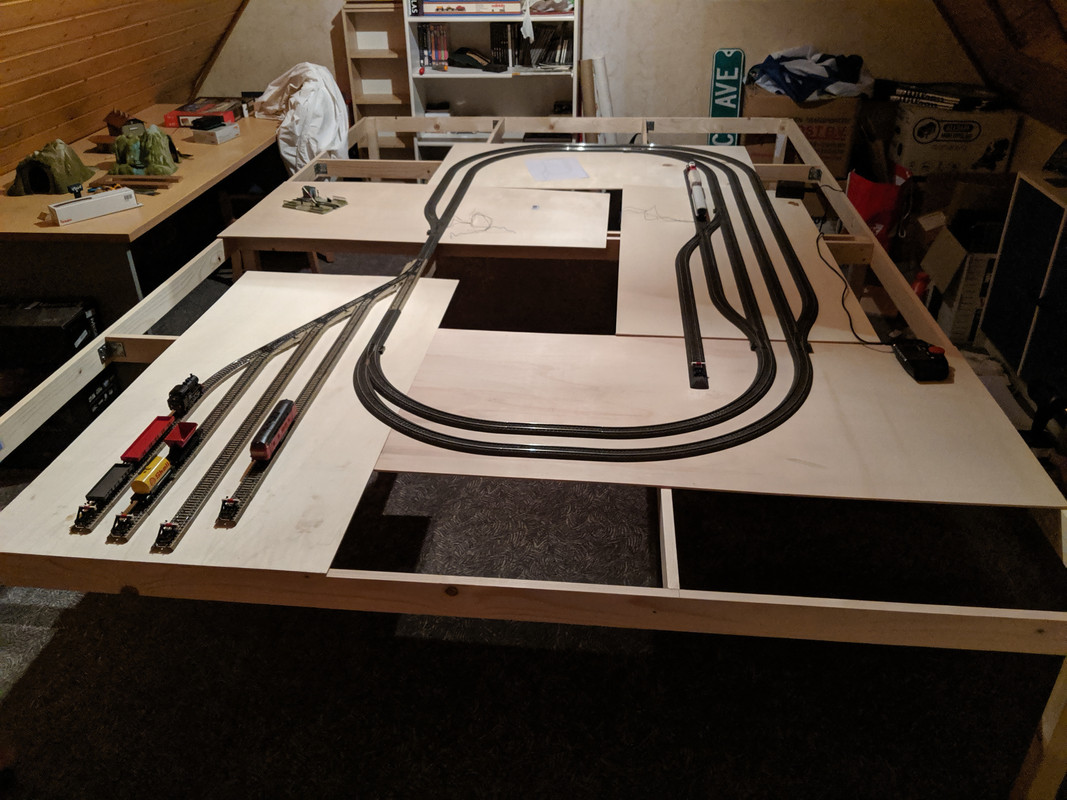

Eerste proefbaantje vanavond gelegd en dat werkte prima  B)
« Laatst bewerkt op: zaterdag 07 september 2019, 21:17:01 door donald23 »
Gelogd

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #13 Gepost op: donderdag 12 september 2019, 22:12:06 »

Voortschrijdend inzicht enzo... Ik heb toch de hele tafel dicht gemaakt met multiplex. Dit in verband met stabiliteit en vrijheid om andere banen te leggen totdat ik er blij mee ben voor langere tijd.

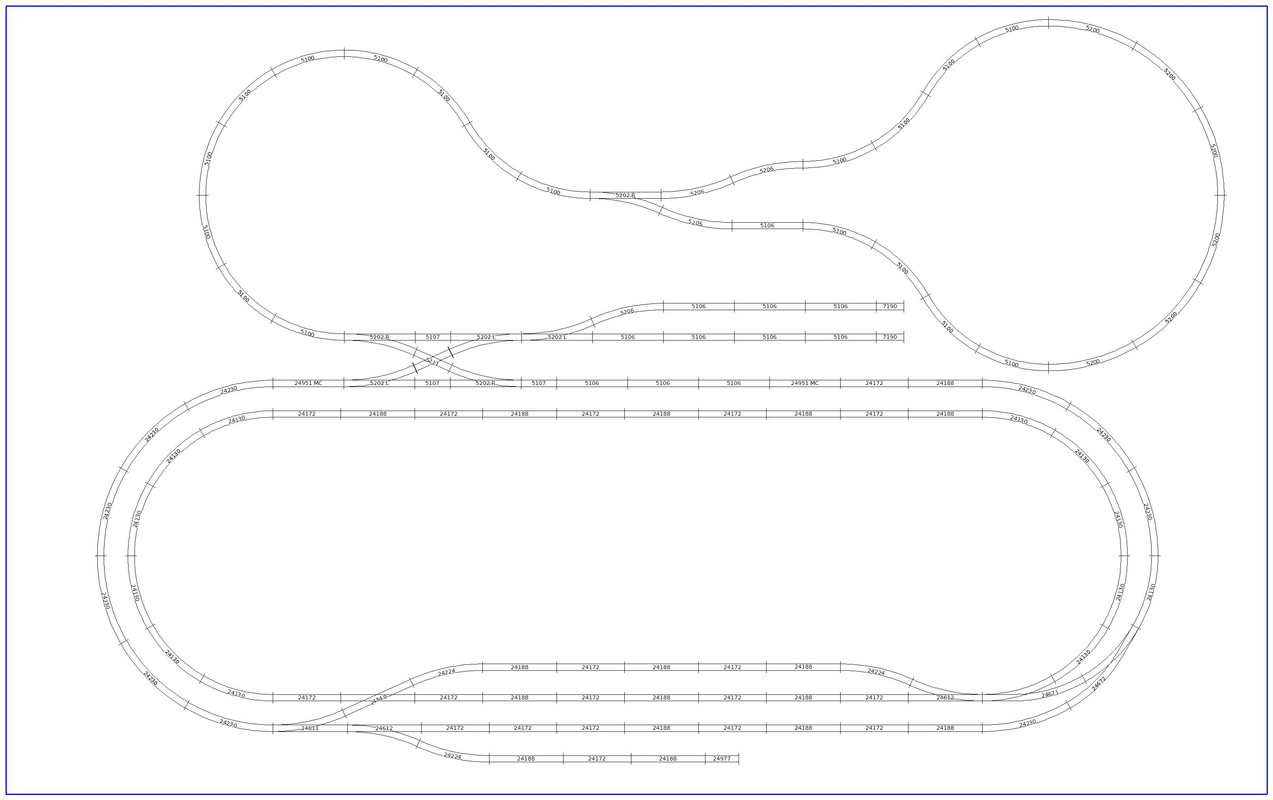

Dat gezegd hebbende, ik heb nu dit baanplan bedacht:


Iemand nog tips voor verbeteringen voor deze?
Gelogd

speeltmettreintjes

  • Vaste Gast
  • Online Online
  • Lid sinds: 2018
    • Diesel DHG 500 trekt Shell ketelwagens
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #14 Gepost op: donderdag 12 september 2019, 23:47:22 »

 @citaat In het bovenste deel zie ik op meerdere plaatsen tegengestelde bochten direct tegen elkaar, soms zelfs met rails 5100. Zo'n slinger is wat gevoelig voor ontsporingen en scherpe bochten helpen daar ook al niet bij. Beter een recht stukje ertussen, of, als dat niet gaat of als je expres tegengestelde bochten wilt, neem dan ruimere, dat maakt de kans op ontsporingen een stuk kleiner. Hieronder een voorbeeld hoe het ook zou kunnen. Zo lopen bijna alle routes mooi vloeiend.

Iets om over na te denken: je hebt één keerlus. Hoe wil je een eenmaal omgekeerde trein terug omkeren? Achteruit rijden? Het onderstaande voorbeeld heeft een extra keermogelijkheid, zodat achteruit rijden niet nodig is.

Tenslotte zag ik in jouw plan linksonder een kruising 24640. Een engelse wissel 24624 lijkt me daar prima bruikbaar.
Gelogd
Groeten, Rob                              Mijn baan

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #15 Gepost op: vrijdag 13 september 2019, 10:23:15 »

Dank voor de insights!
Ga ik vanavond eens mee aan de slag!  :thumbup:
Gelogd

Annemia

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2007
  • Met vriendelijke groet, Winus
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #16 Gepost op: vrijdag 13 september 2019, 11:34:08 »

Interessant draadje om te volgen. Vooral omdat ik zelf ook weer opnieuw wil beginnen.
Een vraag: heb je overwogen om zwenkwielen onder de poten te monteren?
Gelogd
Met vriendelijke groet, Winus

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #17 Gepost op: vrijdag 13 september 2019, 12:11:54 »

Interessant draadje om te volgen. Vooral omdat ik zelf ook weer opnieuw wil beginnen.
Een vraag: heb je overwogen om zwenkwielen onder de poten te monteren?
Ja! Eerst niet, dacht dat het wel zou lukken zonder. Maar dat bleek al snel onhandig.
Ik heb er 6 wieltjes onder gedaan, elk wieltje kan 30 kg dragen. Deze zijn makkelijk te upgraden naar wieltjes die meer kunnen als dat nodig blijkt.
Ik heb simpele gekocht bij de Bauhaus. En twee hebben een rem zodat ik de tafel vast kan zetten.
Gelogd

Annemia

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2007
  • Met vriendelijke groet, Winus
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #18 Gepost op: vrijdag 13 september 2019, 12:21:02 »

Wat ik zelf dan ook zou doen is om de poten te schragen, schuine latjes om ze bij het verrijden op hun plaats te houden.
Gelogd
Met vriendelijke groet, Winus

speeltmettreintjes

  • Vaste Gast
  • Online Online
  • Lid sinds: 2018
    • Diesel DHG 500 trekt Shell ketelwagens
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #19 Gepost op: vrijdag 13 september 2019, 13:19:00 »

Ik bedacht dat het beter zou zijn als je zo min mogelijk extra M-rails zou moeten aanschaffen. Als je extra rails moet kopen, zou ik in jouw geval voor C-rails gaan. Mocht je geen M-rail engelse of meegebogen wissel hebben, bieden de twee onderstaande ideeën misschien nog inspiratie. Zo kun je 4 of 6 wissels 5202 gebruiken.

Je vroeg onlangs al eens naar mogelijkheden voor de M-rail kruising 5211. Wel, in jouw baan met zowel M-rail als C-rail, kun je hem combineren met de overgangsrails. De C-rail geometrie biedt meer mogelijkheden dan M-rail. Hier komt het met name van pas dat C-rail allerlei verschillende rechte rails heeft. De uitgebreide combinatiemogelijkheden maken het vaak mogelijk om zonder heel veel korte passtukjes een passende rechte verbinding te maken, in dit geval met een 24172 en een 24229. Als je wilt, zou je hier in plaats van de C-rail wissel 24611 of 24612 ook een engelse wissel 24624 of driewegwissel 24630 kunnen gebruiken. Past precies.
Gelogd
Groeten, Rob                              Mijn baan

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #20 Gepost op: zondag 15 september 2019, 01:11:45 »

Wat ik zelf dan ook zou doen is om de poten te schragen, schuine latjes om ze bij het verrijden op hun plaats te houden.
Ik heb dit zelf in mijn achterhoofd en ook het hout (resthout van de overige balkjes) nog bij de hand hiervoor. Ik wilde het alleen eerst even aankijken. Het is simpel alsnog te doen gelukkig indien nodig.

@speeltmettreintjes:
Dank! Dank voor die uitgebreide verbeteringen en tips!
Hoewel ik niet de benodigde rails ben gaan aanschaffen, ben ik wel gaan nadenken wat wil ik nou eigenlijk.
Zowel het vloeiendere verloop, als interessant gebruik van keerlussen maakt voor mij het rijden met een baan leuk. En rijden is voor nu even het belangrijkste.

Met dat denken en wat rondsnuffelen ben ik onder andere bij "fertiggelände" van Noch terecht gekomen. Voila! Nog meer inspiratie. Want hoogteverschil vind ik wel interessant en ik heb het hout om dit mogelijk te maken. Dus verder puzzelen.

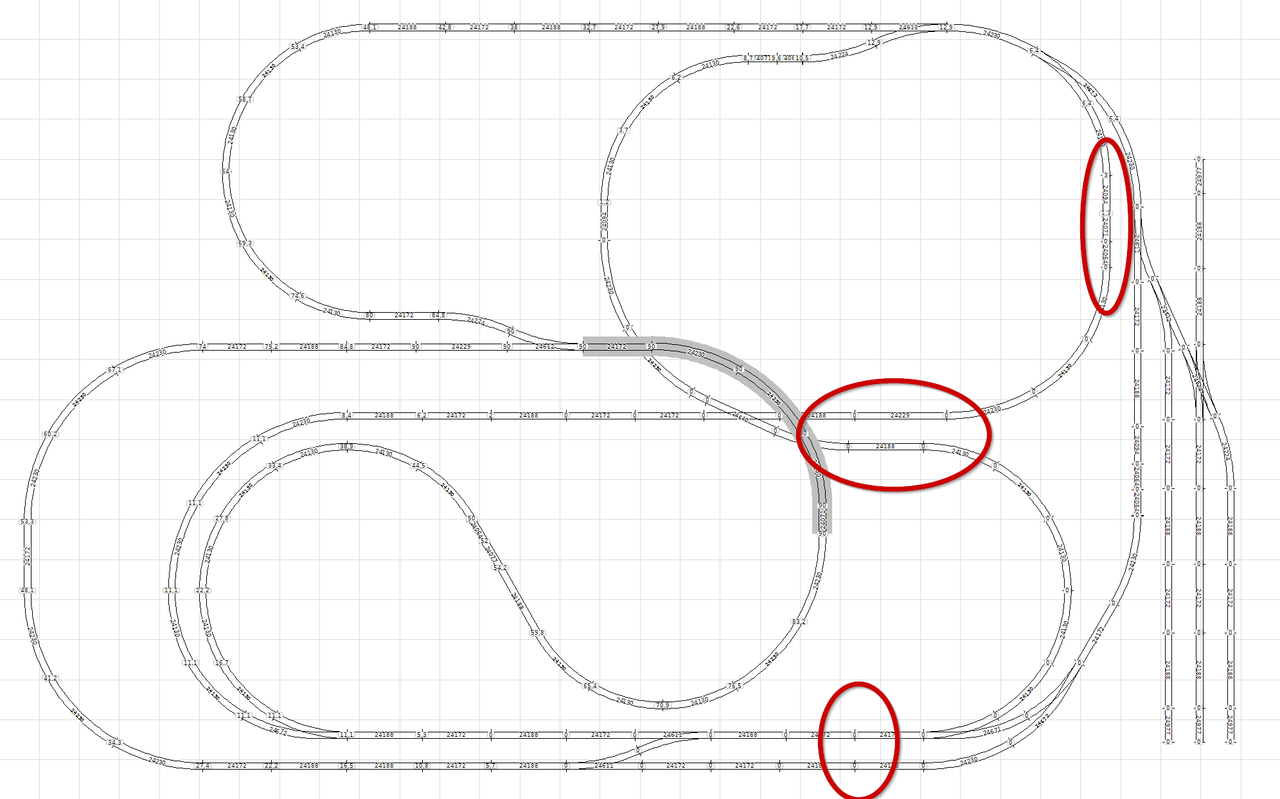

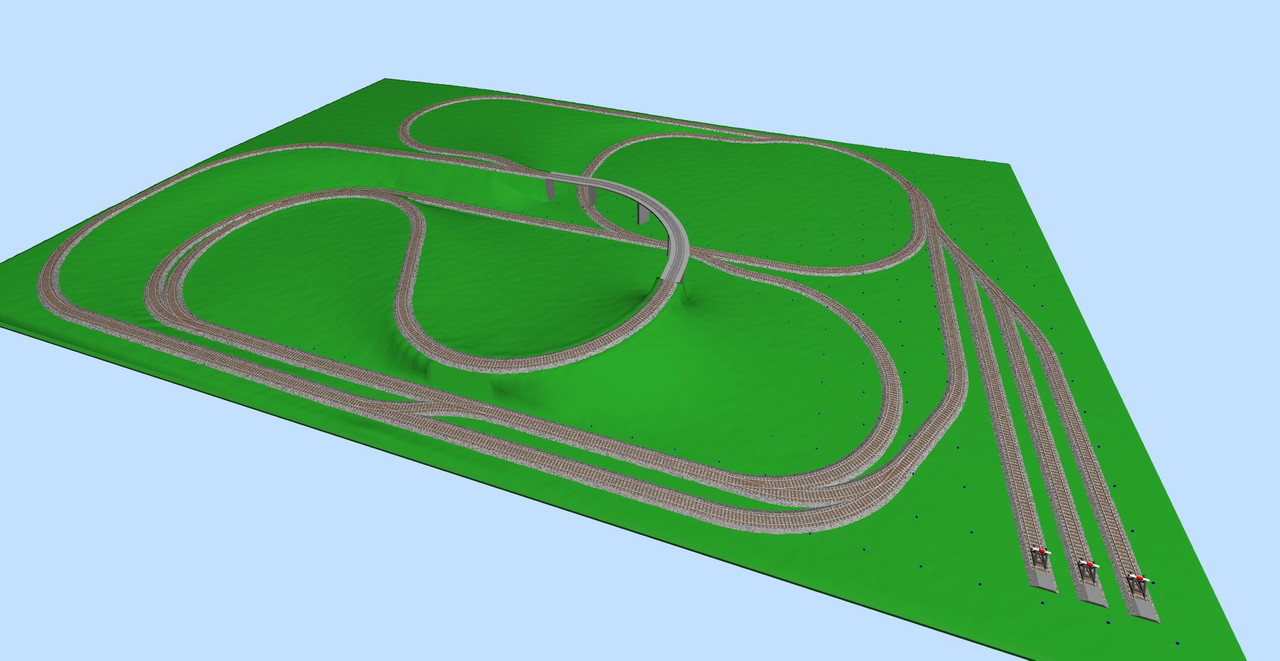

Ik ben nu op het volgende baanplan gekomen:

Dit bied naar mijn mening veel interessanter rijden dan de standaard rondjes van mijn eerdere probeersels hier. Ik hoop dat de hoogtes een beetje te zien zijn. Deze zijn in mm.
Er zit 1 puntje in waar ik het niet netjes aan elkaar krijg... Ik hoop dat iemand kan helpen met een tip welk stukje ik kan gebruiken om dit toch passend te maken. Het is het laatste stukje om keren beide kanten op mogelijk te maken.

Voor gemak/geinteresseerden, ik maak dit in SCARM, bijgevoegd ook het ontwerpbestand. Ook hier ben ik weer op zoek naar tips :)
« Laatst bewerkt op: zondag 15 september 2019, 01:56:03 door donald23 »
Gelogd

Hero

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #21 Gepost op: zondag 15 september 2019, 03:16:24 »

Je komt links van je pijl te krap uit met je bocht.
Dat corrigeer je nu met een s halverwege.maar past niet.
Je moet die boog dus een grotere diameter geven.

Deze boog heb je gemaakt met R1 railstukken.

Vervang het laatste gebogen railstuk eens voor een met een grotere boogstraal. ( Een R2 =rail 24230) en schuif daarmee in je bocht totdat je met de rechte rail in lijn de bocht uit komt
Even tueel kun je ook een halve R1 en R2 gebruiken. 24115 en 24215

Nog een tip. Bogen na wissels ( die hebben R2 boog van 24') komen het beste uit als je ze met R2 legt.
Standaard 90' is dus wissel +24206( = samen een bocht rail stuk. ) +24230+24230

Ik hoop dat t verhaal een beetje te volgen is. T is nog vroeg. 😊


Verder mis ik in je plan eigenlijk een stopplaats of station. Of het is me niet duidelijk waar die bedacht is.

Misschien is het mooier je viaduct zo te leggen dat ie een bocht verder rechts aansluit.het spoortje dat nu meteen rechts naast t viaduct begint.
Maar ik kan je landschap niet raden vanaf hier.

Misschien kun je in twee layers/lagen ontwerpen. Een zichtbaar spoor en een met de verborgen tunnel trajecten.
Kun je de tunneltrajecten uitzetten en ons laten zien wat er boven de berg zichtbaar blijft. 😉
2e optie om dit te laten zien kan zou via het tekenprogramma aangeven wat verstopt zit in de railstuk eigenschappen.  Ik ken scarm niet. Dus weet niet hoe zij dit normaal doen.
Mvg Robin


Edit: wissel hoek op 24' gezet na een tip. Rob bedankt 👍
« Laatst bewerkt op: maandag 16 september 2019, 00:29:30 door Hero »
Gelogd

Hanzi

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
  • BLIJ dat ik analoog RIJ
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #22 Gepost op: zondag 15 september 2019, 08:10:13 »

Dit ontwerp is alleen al leuk vanwege het feit dat je niet in één oogopslag alle rijmogelijkheden ziet. Een "stom rondje buitenom" zoals bij veel ovaalbaantjes het geval is zit er niet in. Wel ben ik met Robin eens dat het leuk zou zijn als je nog ergens een station met wat extra sporen zou inpassen.
Gelogd
Groetjes, Hans.

M-rails; analoge besturing; deels relais-geautomatiseerd; geen tijdperk als er maar M****** op staat.
http://forum.3rail.nl/index.php?topic=54026.0

donald23

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
  • Een dag niet gelachen is een dag niet geleefd!
    • donald23.nl - Gaming blog
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #23 Gepost op: zondag 15 september 2019, 09:19:01 »

Dank voor de tips Hero!
Vanochtend nog wat gepuzzeld daarmee. En het is netjes passend geworden.

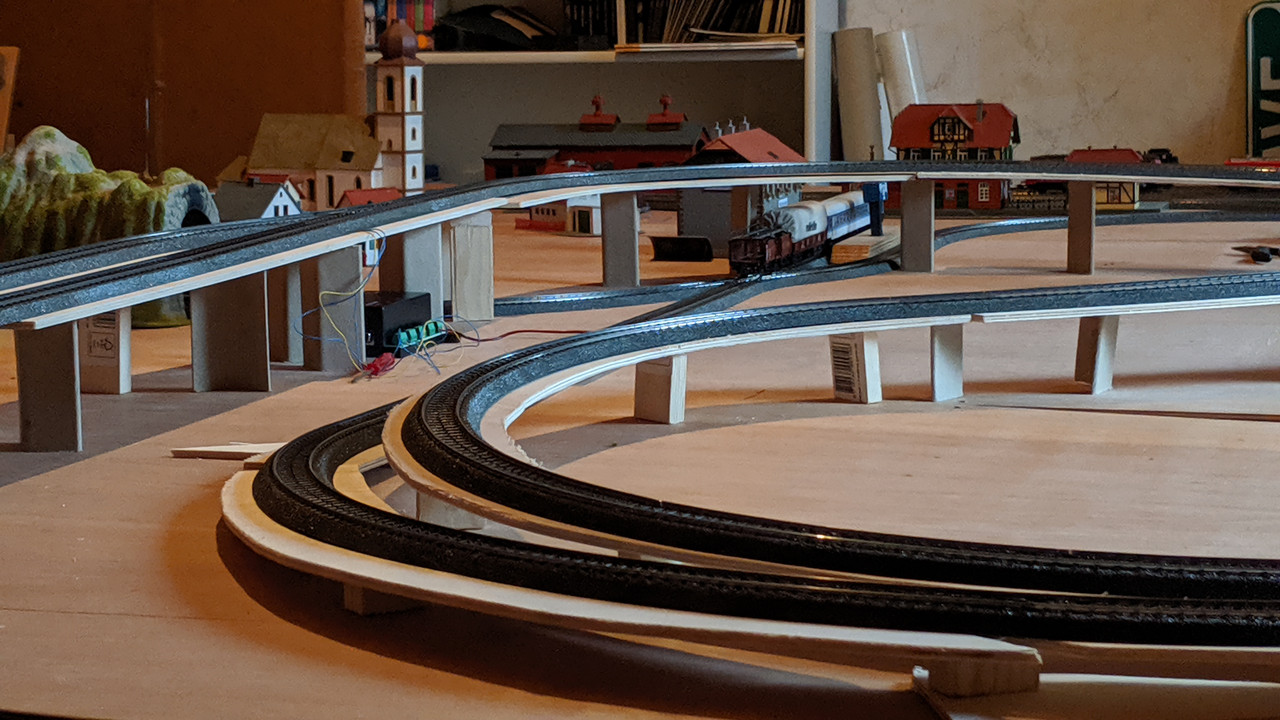

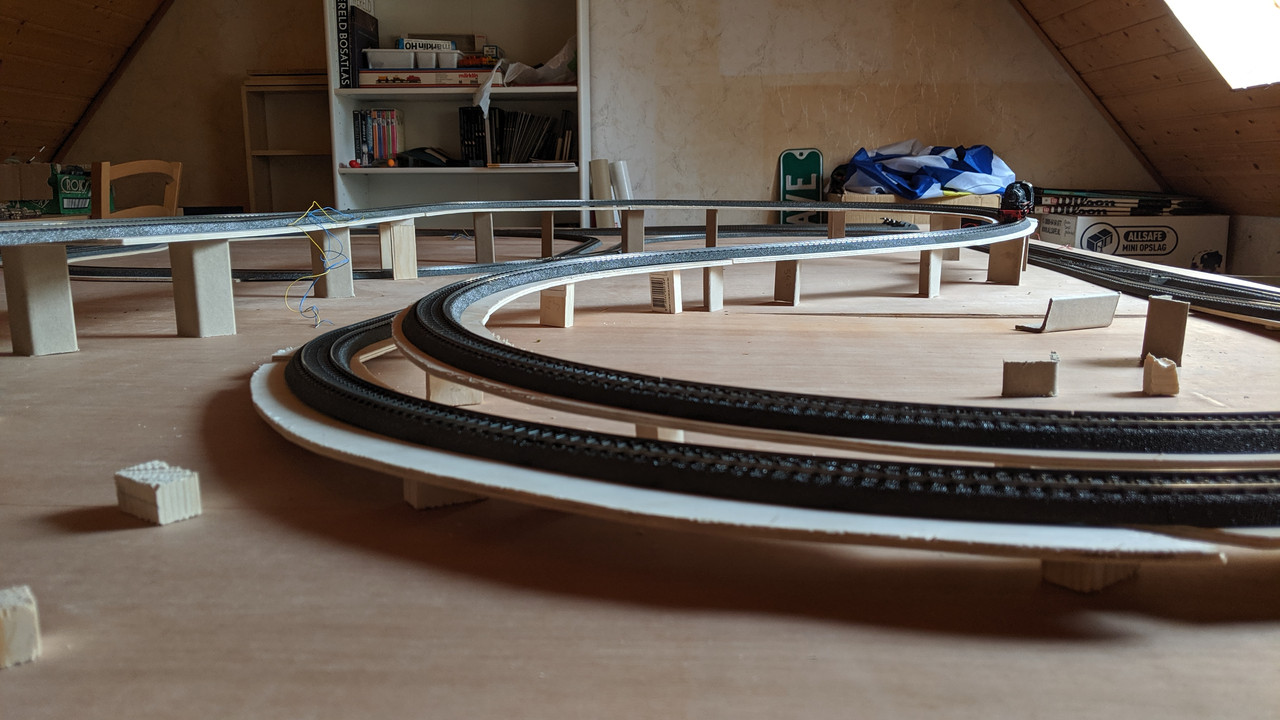

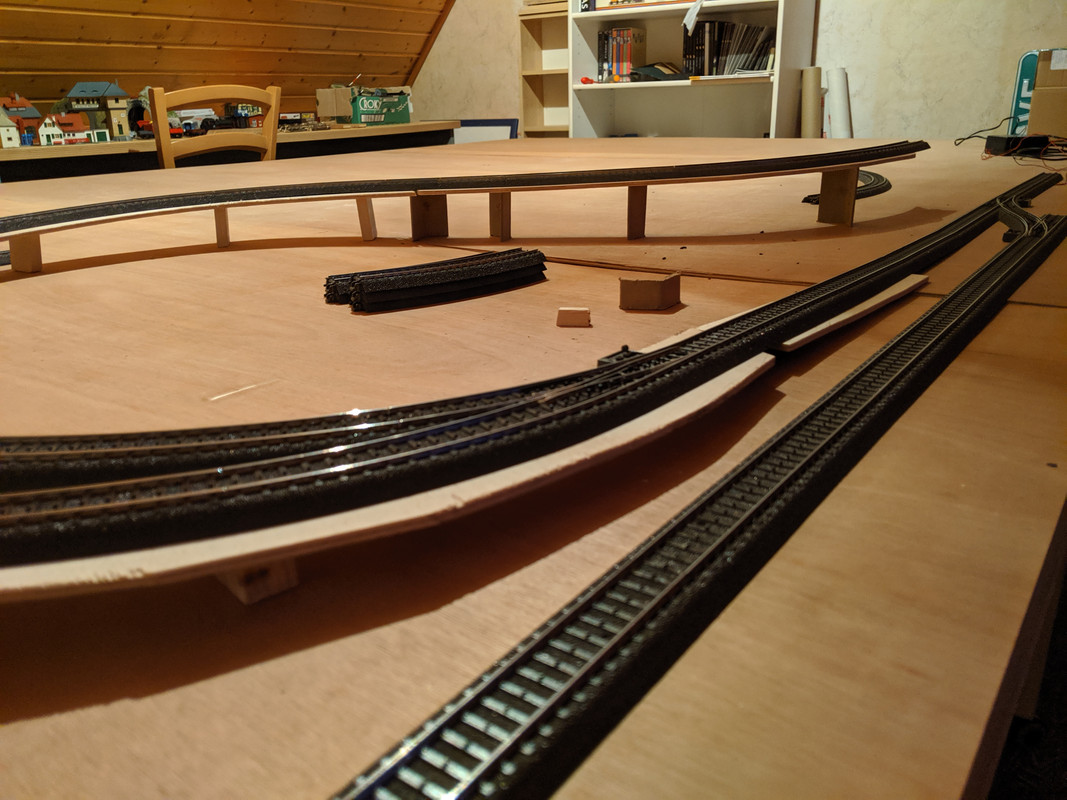

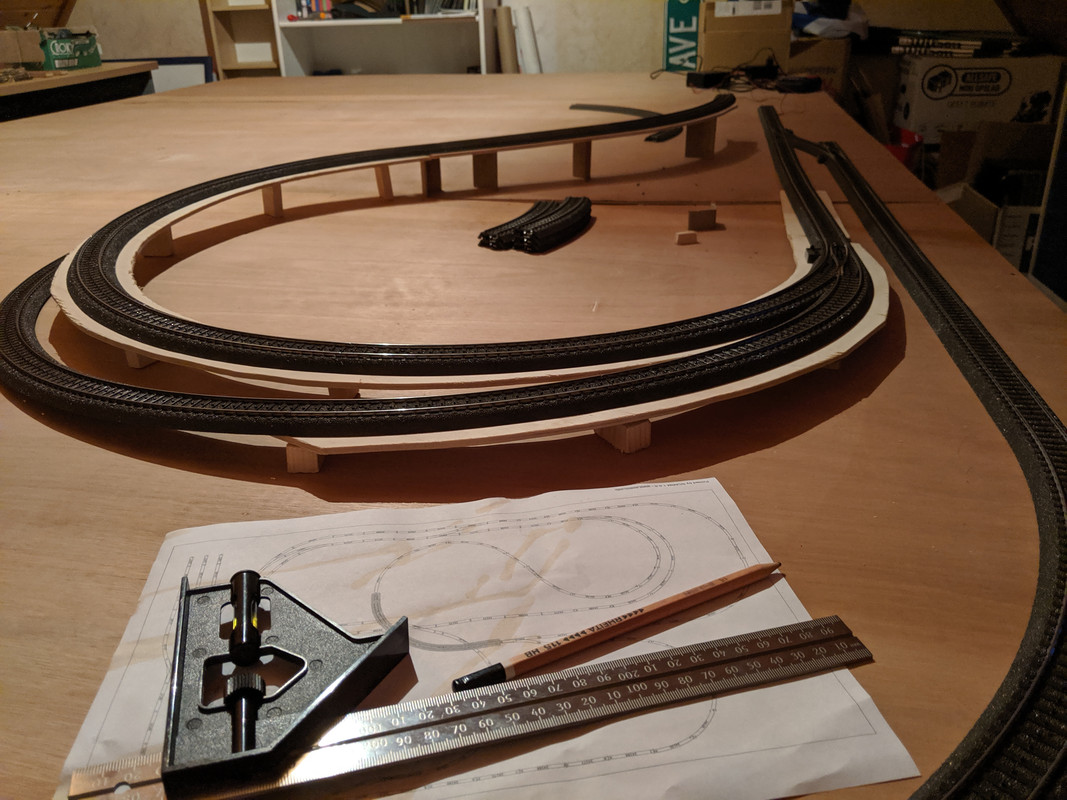

Ik heb geen lagen (SCARM kan dat ook inderdaad) of tunnels. Slechts een stuk stijging voor de brug en dat is het dan.

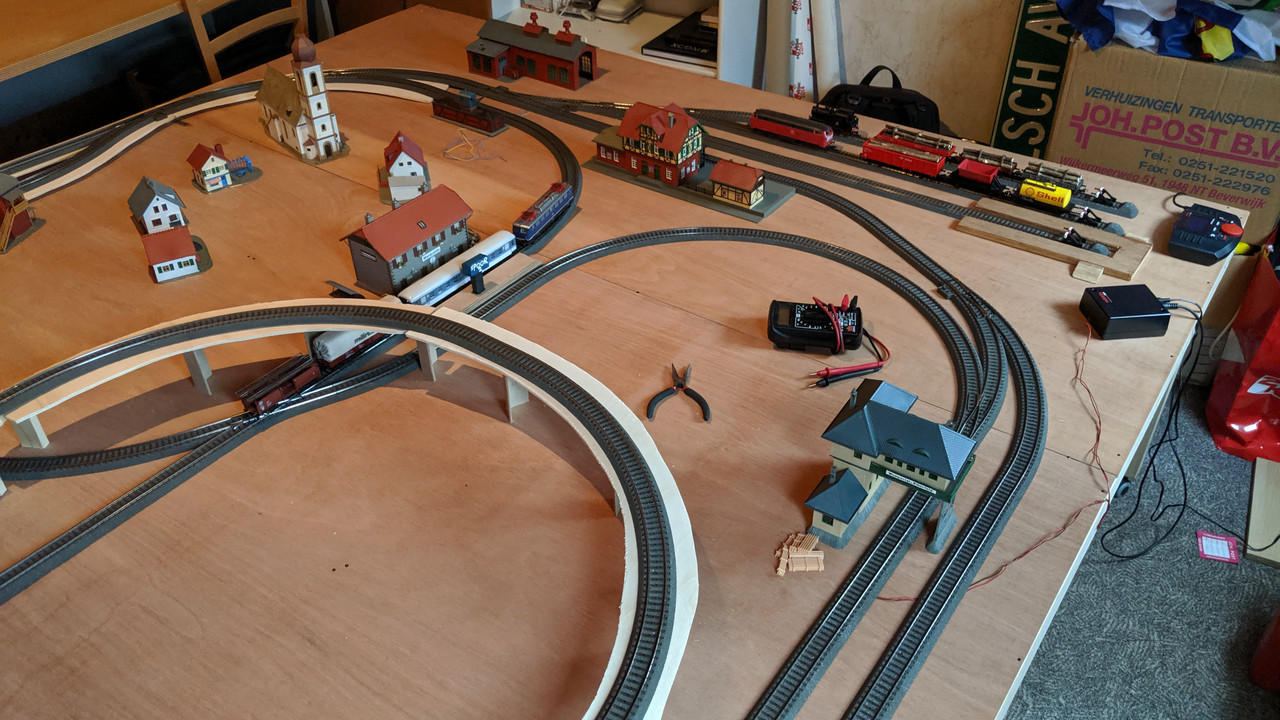

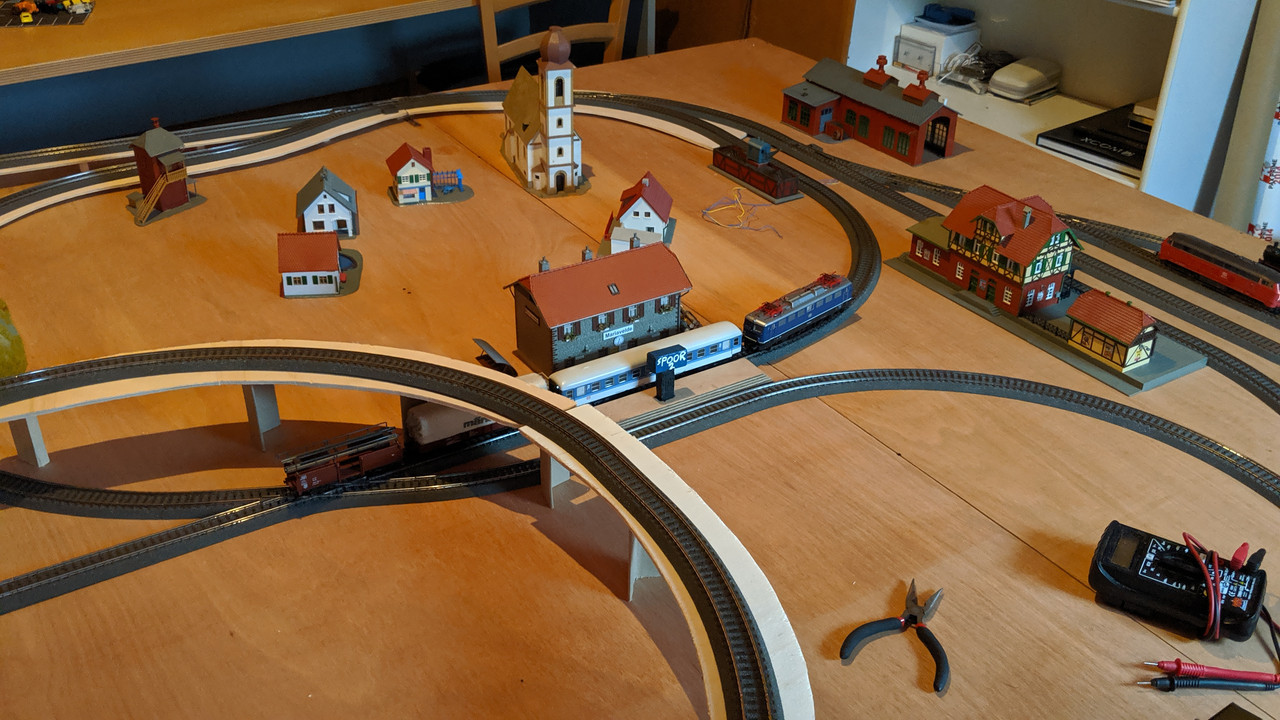

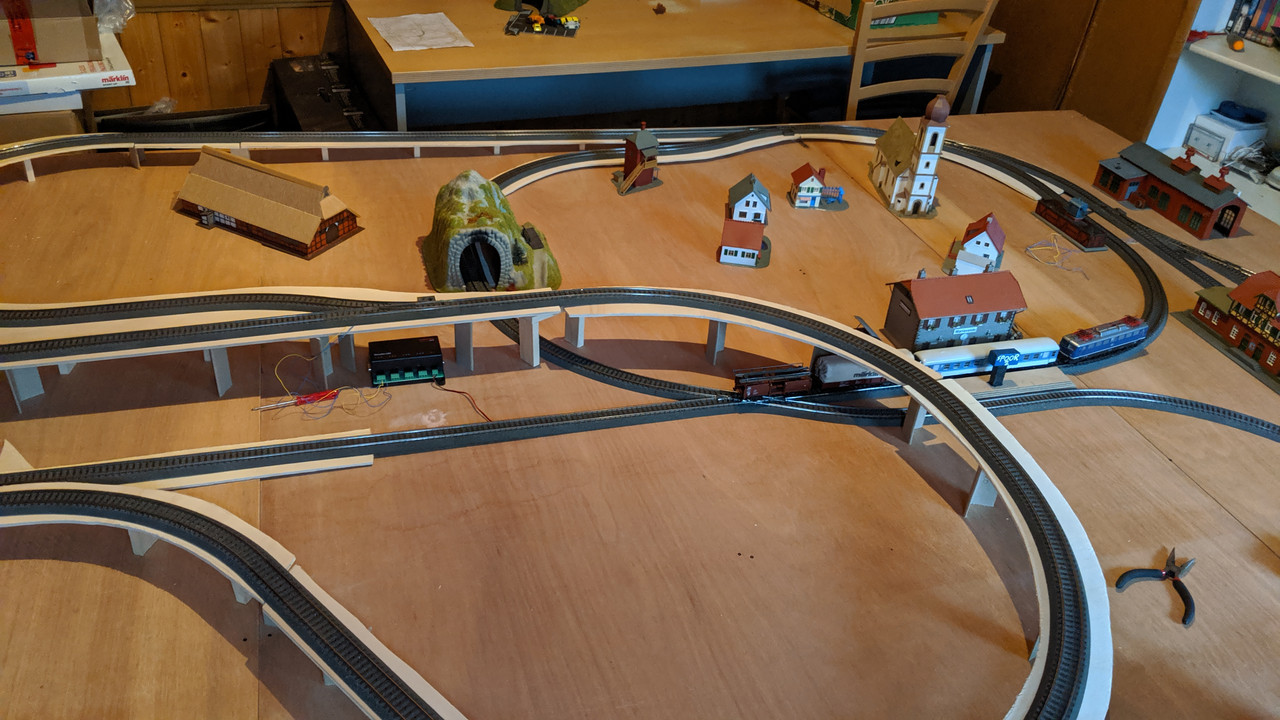

Nu heb ik ook mijn rangeerterrein/treinenparkeer hoekje gemaakt. Zie hier hoe het nu is. Ook een 3D render erin om het wellicht wat inzichtelijker te maken hoe ik de brug/stijging voor me zie.
Baanplan:

En de 3D render:


Bijgevoegd ook weer het SCARM bestandje voor de geinteresseerden.
Gelogd

speeltmettreintjes

  • Vaste Gast
  • Online Online
  • Lid sinds: 2018
    • Diesel DHG 500 trekt Shell ketelwagens
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #24 Gepost op: zondag 15 september 2019, 13:26:09 »

Inclusief bedding is C-rails 40 mm breed. Bij jouw SCARM ontwerp is het véél smaller. Misschien is het in te stellen, anders moet je er zelf op letten dat de rails niet te dicht naast elkaar komt te liggen. Ik heb het (in WinTrack) op 40 mm staan.

Bochten 24130 en de boogwissels 24671 en 24672 hebben een boogstraal van 360 mm. Dat zijn de krapste bochten in C-rail. Daar waar je die gebruikt, is 77,5 mm de 'standaard' afstand tussen parallelsporen. Daarmee zullen passerende treinen elkaar niet raken. Bij ruimere bochten en bij rechte sporen mag de afstand kleiner zijn. Voor de volledigheid, het gaat om de hart-op-hart afstand, ofwel de afstand tussen het midden van de parallelsporen. Gegeven de breedte van 40 mm voor C-rail met bedding, blijft er dan 37,5 mm vrije ruimte over tussen twee sporen. Als je een baan bouwt, past daar eventueel een smal perron tussen.

Waarom schrijf ik dit? Wel, rechtsachter gebruik je een meegebogen wissel 24672 zodanig dat er twee rechte sporen direct tegen elkaar aan liggen. Als één daarvan bezet is, is de ander niet bruikbaar. Dat kan iets beter, hieronder staan een paar voorbeelden. De eerste oplossing is een veel gebruikte, de tweede is een variant daarop.

Tenslotte geeft het laatste plaatje een voorbeeld hoe je de aftakkingen naar je parkeersporen wat vloeiender kunt maken.
« Laatst bewerkt op: zondag 15 september 2019, 23:24:24 door speeltmettreintjes »
Gelogd
Groeten, Rob                              Mijn baan

speeltmettreintjes

  • Vaste Gast
  • Online Online
  • Lid sinds: 2018
    • Diesel DHG 500 trekt Shell ketelwagens
Re: [Baan Zonder Naam] Nieuwe baan bouwen, inclusief tafel
« Reactie #25 Gepost op: maandag 16 september 2019, 23:13:54 »

Om te beginnen raad ik je aan om het niet meteen te ingewikkeld te maken. Het geeft niet als je een baan maakt en er dan na een tijdje achterkomt dat je dingen mist, of iets anders wilt. Door het rijden en spelen met een baan, krijg je daar veel beter inzicht in dan wanneer je er alleen maar over nadenkt en probeert een perfect baanplan te maken. En zo kun je meteen ontdekken of je wel overal bij kunt komen. Zolang je nog geen scenery maakt, kun je de baan zonodig aanpassen, of afbreken en een nieuwe bouwen, zonder dat je er al enorm veel tijd in hebt gestoken.

Het plan dat je zelf hebt bedacht, biedt aardig wat mogelijkheden om te rijden en de hoogteverschillen maken het speels. Mocht je een station willen hebben, wel, dat kun je relatief eenvoudig realiseren. Aan de voorkant lopen al twee sporen parallel, met een derde erbij ben je er al zo'n beetje. Een andere mogelijkheid bieden de drie sporen helemaal rechts: daar kun je een kopstation van maken.


In het eerste plaatje hieronder heb ik een paar details in jouw plan gemarkeerd, daar waar ik iets anders zou doen.
  • Over de meegebogen wissel rechtsachter had ik hierboven al wat gepost.
  • In de paarse en groene ovaal zie ik een wissel met direct een tegenboog 24224. Op zich niets mis mee, maar soms kan zoiets wat vloeiender, zodat de treinen geen slingerbeweging hoeven te maken. Voor wat betreft de wissel in de groene ovaal, als je die een stuk naar links schuift en er een 24206 aan plakt, kun je meteen verder met de bocht. De wissel in de paarse ovaal kun je opnemen in de bocht direct rechts van die wissel.
  • In de gele ovaal heb je een patroon dat heel gebruikelijk is: een paar bochten, een stukje recht en weer een paar bochten. Datzelfde patroon komt vaker voor. Persoonlijk probeer ik in zo'n geval met ruimere bochten te werken, zodat ik helemaal geen recht stukje meer nodig heb. Ik vind dat het mooier oogt als de treinen zo'n vloeiende, ruime bocht nemen.
  • In de blauwe ovaal liggen twee wissels 24612. Dat kan, maar zeker omdat er rechts daarvan alweer een tegenboog 24224 ligt, geeft dat een wat slingerend rijverloop. Bovendien ligt er rechts, in de zwarte ovaal, ook nog een 24130 tegengesteld aan de 24224, dat is niet ideaal. Sommige treinen kunnen op zo'n punt ontsporen. In plaats van de twee wissels 24612 zou je een 24624 kunnen gebruiken. Rechts daarvan weer een tegenboog 24224 en vervolgens een rechte 24188 en het loopt veel vloeiender.
  • In de oranje ovaal ligt een 24130. Zoals je misschien inmiddels wel door hebt, gebruik ik die zo min mogelijk. In dit geval zou er, met wat kleine wijzigingen, best een andere passen. Bij C-rails heb je nog keuze uit vier ruimere bochten.


Ik heb wat gesleuteld met als resultaat het onderstaande baanplan. Per saldo is het wat meer gestroomlijnd en zijn er bijna geen tegengestelde bochten meer - alleen nog enkele wisselbogen bij een paar wissels. Zo heb je wat alternatieven om te bekijken. Hoewel ik niet denk dat het nodig is - jouw hoogtes lijken me te kloppen - heb ik ook nog wat veranderd om de brug wat hoger te krijgen. Alleen de grijze sporen liggen vlak. Hoogtes staan er bij.
« Laatst bewerkt op: maandag 16 september 2019, 23:15:52 door speeltmettreintjes »
Gelogd
Groeten, Rob                              Mijn baan


Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 0.889 seconden met 22 queries.
