#451

Geplaatst Op: zondag 04 maart 2012, 21:41:45

Ziet er goed uit

mooie lengtes

rij je met rijtuigen die 1/87 zijn of 1/100 ? of wat door elkaar
Groeten Tim

Re:Caponordtraveller baan.. hoofdstation tweede layout, wat denken jullie ?

#452

Geplaatst Op: maandag 05 maart 2012, 20:23:14

Citaat van: Tilly op zondag 04 maart 2012, 20:07:36
Hoi Steven,
dat ziet er wel mooi uit maar met slanke bogen zou het nog mooier zijn
Groetjes, John
PS: waar blijft dat plan

Hallo John,
ik ga toch eens ook moeten experimenteren met slanke bogen he, echter weer minder en minder tijd en teveel ideëen

Dat plan is in de maak !!!!

speciaal voor jouw !!!

Citaat van: Einte op zondag 04 maart 2012, 20:47:11
Hallo Steven,
Dit ziet er beter uit dan die vorige opstelling
Gr Einte

Hoi Einte, ja hé, stuk beter en rustiger.

Citaat van: Hero op zondag 04 maart 2012, 20:17:54
Het "knikje" is al R9 ?
Lijkt er wel op zo te zien.
Moet je toch je mal maar verkopen John.
Robin

Hoi Robin, jup stukje gebogen is R9. Misschien ga ik eens moeten proberen een soort flex c-rail maken.

Citaat van: TimT op zondag 04 maart 2012, 21:41:45

Ziet er goed uit mooie lengtes
rij je met rijtuigen die 1/87 zijn of 1/100 ? of wat door elkaar
Groeten Tim

Hallo Tim, rijtuigen zijn hier allen 1/87, dus dan zijn ze inderdaad iets groter, maar ze zien er beter uit.
Vroeger had ik enkele rijtuigen 1/100, oude Euro fina rijtuigen, deze zijn weg uit de collectie.

Groeten Steven.

Re:Caponordtraveller baan.. hoofdstation tweede layout, wat denken jullie ?

#453

Geplaatst Op: dinsdag 06 maart 2012, 07:57:23

Steven,

Ziet er veel beter uit dan de korte versie.
Ga je nog ergens een perron tussen maken?
Dan zou ik daar meer ruimte tussen laten.

Groeten Martin

Re: Schaduwstation gebied C en regelbare pootjes ...

#454

Geplaatst Op: vrijdag 22 juni 2012, 12:50:28

Citaat van: caponordtraveller op dinsdag 05 januari 2010, 20:40:01
Hallo,

Start gebied C van het schaduwstation:

een leger te gebruiken voetjes...

boor een gat van 12 mm met een diepte van 3 cm.

draai met een inbus de huls vast in je poot ...

regel je voetje af ...

Hallo Steven,
Waar haal je deze voetjes met huls vandaan?
Vriendelijke groeten,
Ferdi.

Re: Caponordtraveller baan.. hoofdstation tweede layout, wat denken jullie ?

#455

Geplaatst Op: woensdag 22 augustus 2012, 20:30:04

Laatste wijziging: zaterdag 20 juli 2013, 01:48:03 door Novatrans

Hallo Steven,

Ik heb uw topic gelezen en vind de klimspiraal R4 en R5 geweldig.
Bij mij thuis rijden de treinen nog steeds op het laminaat met die handige klik systeem.
Wil toch binnenkort een kleine baan opzetten ondanks de beperkte ruimte.
Steven bedankt,heb heel wat opgestoken van uw tekst en uitleg inkl de foto's & video's.

Re: Caponordtraveller baan.. hoofdstation tweede layout, wat denken jullie ?

#456

Geplaatst Op: donderdag 23 augustus 2012, 10:23:21

Wat een geweldig topic om door te lezen! Ik ben erg blij dat je je bouwprocessen hebt aangevuld met foto's en uitleg, dat is erg handig!

In ieder geval, ga vooral zo door!

Schaduwstation gebied C en regelbare pootjes ...

#457

Geplaatst Op: zondag 26 augustus 2012, 17:46:32

Laatste wijziging: zondag 26 augustus 2012, 18:35:55 door caponordtraveller

Citaat van: Ferdi op vrijdag 22 juni 2012, 12:50:28
Citaat van: caponordtraveller op dinsdag 05 januari 2010, 20:40:01

Hallo Steven,
Waar haal je deze voetjes met huls vandaan?
Vriendelijke groeten,
Ferdi.

@Beste Ferdi,

indien jullie ergens in de buurt beschikken over een profesessionele groot handelzaak voor meubelbeslag of standen bouw materiaal, zal deze zaak je kunnen verder helpen.
Meestal verkrijgbaar in bulk, echter soms met wat geluk per stuk.

Soms vind je een gelijkaardig principe in de betere doe-het-zelf zaak.

Spoorse groet, Steven.

Caponordtraveller baan..

#458

Geplaatst Op: zondag 26 augustus 2012, 18:11:16

Citaat van: Novatrans op woensdag 22 augustus 2012, 20:30:04
Hallo Steven,
Ik heb uw topic gelezen en vind de klimspiraal R4 en R5 geweldig.
Bij mij thuis rijden de treinen nog steeds op het laminaat met die handige klik systeem.
Wil toch binnenkort een kleine baan opzetten ondanks de beperkte ruimte.
Steven bedankt,heb heel wat opgestoken van uw tekst en uitleg inkl de foto's & video's.
Mvg, Henk-Jan.

Hallo Henk-Jan,
ik ben blij dat je er iets van op steekt !!! ik probeer een duidelijke uitleg verder te geven. Succes ook met jou baan!
Spoorse groet,
Steven

Caponordtraveller baan..

#459

Geplaatst Op: zondag 26 augustus 2012, 18:12:29

Laatste wijziging: zondag 26 augustus 2012, 18:35:44 door caponordtraveller

Citaat van: C-Brian op donderdag 23 augustus 2012, 10:23:21
Wat een geweldig topic om door te lezen! Ik ben erg blij dat je je bouwprocessen hebt aangevuld met foto's en uitleg, dat is erg handig!

In ieder geval, ga vooral zo door!

Hey Brian, bedankt voor je complimenten !!!! altijd leuk !!!

Caponordtraveller baan.. klimspiraal eruit

#460

Geplaatst Op: zondag 23 september 2012, 21:13:32

Laatste wijziging: maandag 15 oktober 2012, 18:45:35 door caponordtraveller

Hoi,

jullie dachten aan het groot klimspiraal eruit ? Neen, neen, het kleine FCS Faller Car Systeems klimspiraal is eruit.

Faller klimspiraal definitief einde verhaal!

Na uren en uren test rijden, aanpassingen aan voertuigen en aan de baan trajecten, is het haast een hopeloze taak ....

Hoofdzakelijk dat het continu draaien van de sleper nefast is om op zijn lijn te blijven.
Dus alle 5 verschillende voertuigen haalden een slechte score

Sleper op de voertuigen werden aangepast, door een sterker neodium exemplaar te plaatsen.
Dit maakt al een uiterst beter resultaat, echter niet voor mij voldoende.

In elk geval de voorbije tijd de keus gemaakt om dit stuk eruit te gooien en een tweede kleine schaduwstation bij te maken.

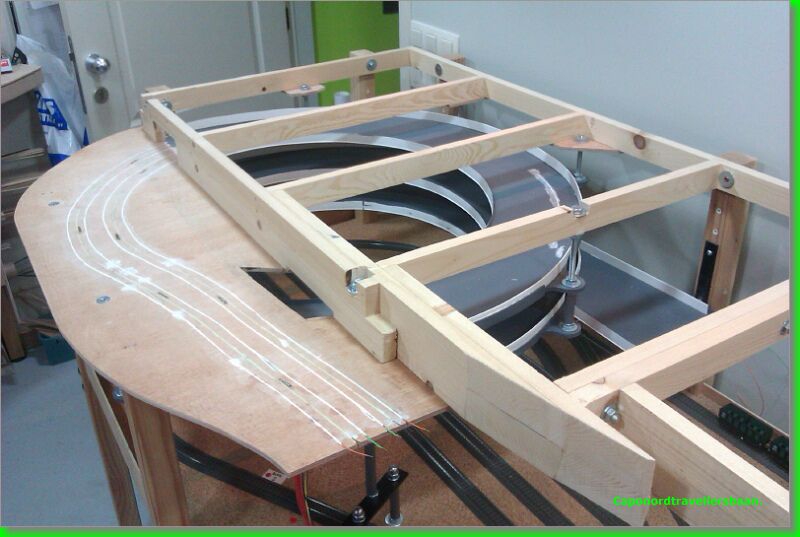

Foto van het gemonteerde klimspiraal :

Na een kwartiertje was dit het resultaat :

Ondertussen leggen we de laatste hand aan dit nieuw gedeelte, foto's volgen uiteraard

Spoorse groet,

Steven.

Re: Caponordtraveller baan.. klimspiraal eruit !

#461

Geplaatst Op: zondag 23 september 2012, 21:27:45

Hoi Steven,

Jammer dat ze eruit moest. Wat was het probleem ermee? Kwamen ze niet boven

Met bewondering kijk ik altijd naar dat FCS want ik heb het zelf niet op de baan. Hopelijk hou je wel wat erin.

groet,
michiel

Re: Caponordtraveller baan.. klimspiraal eruit !

#462

Geplaatst Op: zondag 23 september 2012, 21:35:27

Jammer van de spiraal, zat een hoop werk in. Succes en ik blijf je volgen

Caponordtraveller baan.. opbouw 2° klein schaduwstation

#463

Geplaatst Op: dinsdag 25 september 2012, 19:01:33

Laatste wijziging: maandag 15 oktober 2012, 18:51:52 door caponordtraveller

Hallo,

de werken aan het Faller klimspiraal zijn al redelijk verteerd

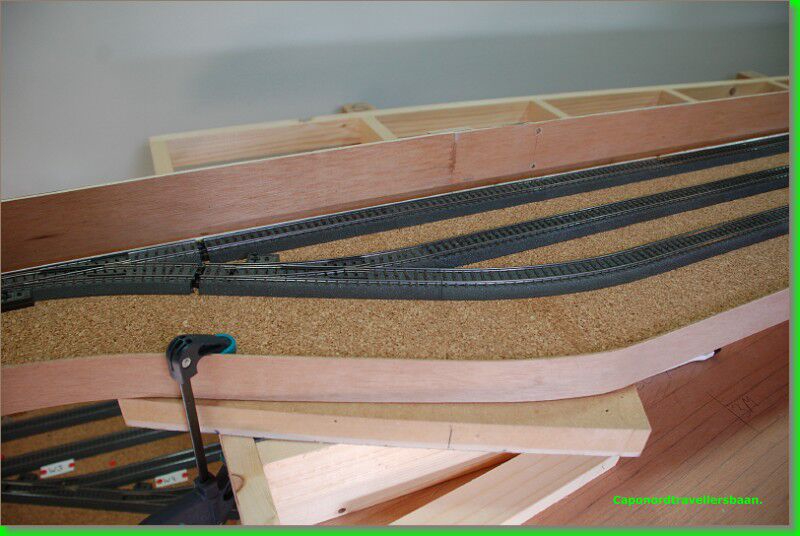

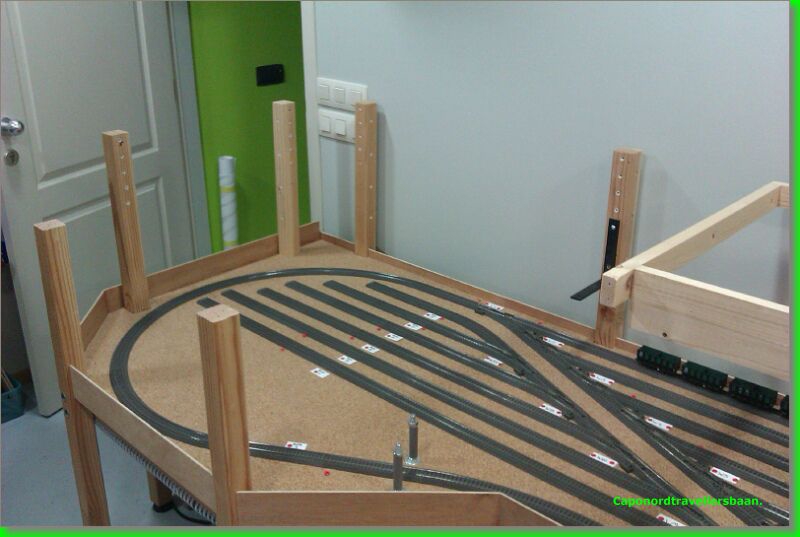

Bijkomend schaduwstation, opstart werken.

Meteen begonnen aan een extra schaduwstation.
Basis is een doorrijbuffer te creëren van drie sporen, deze zijn onderverdeeld in twee blokken.
Hier zullen ongeveer een 6 treinen van 2m50 kunnen staan.

Alles word ook hier uitgevoerd met C-rails, vanwege het grote gemak om terugmelders te voorzien.
Inrijstuk bedraagt 3 maal de c-rail 24172, dan het stuk doorrijspoor van ongeveer 150 a 200cm, met aan het eind dan een remzone van terug 3 c-rails type 24172.
Hier werd meteen ook het middenste stuk voorzien van een bezetmelderfunctie.
Zo weet ik wanneer een wagonnetje de sporen nog bezet houd.

Hoe ? :

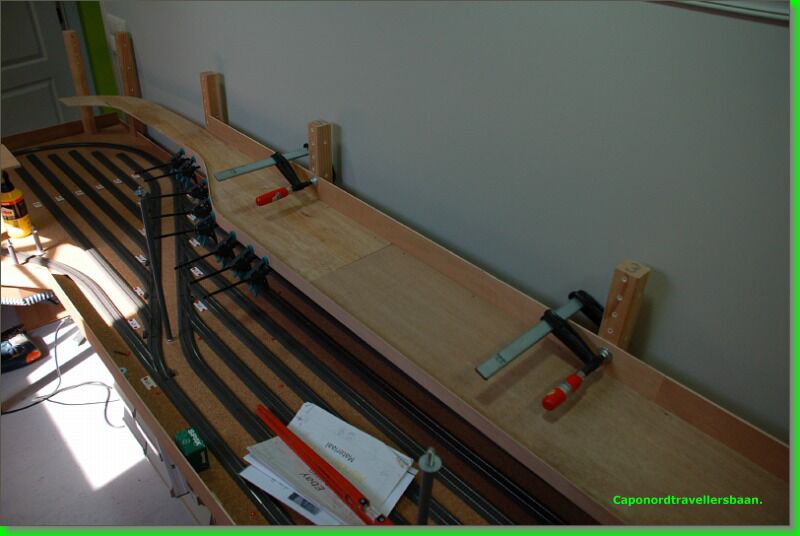

2 stukken multiplex van 2m20 aan elkaar verlijmen om een lengte te bekomen van ongeveer 450cm. Decoupeerzaag, schroeven, houtlijm en een portie zin maken het geheel af !

Daarna 4mm kurk erop, vangrails uit multiplex van 3mm er tegen aan en een dagje laten drogen met de spanschroeven erop.

Me like it !!!!

Spoorse groet,
Steven

Re: Caponordtraveller baan.. klimspiraal eruit !

#464

Geplaatst Op: dinsdag 25 september 2012, 19:05:17

Mooi Steven!

Caponordtraveller baan..

#465

Geplaatst Op: woensdag 26 september 2012, 12:49:12

Laatste wijziging: maandag 15 oktober 2012, 18:54:04 door caponordtraveller

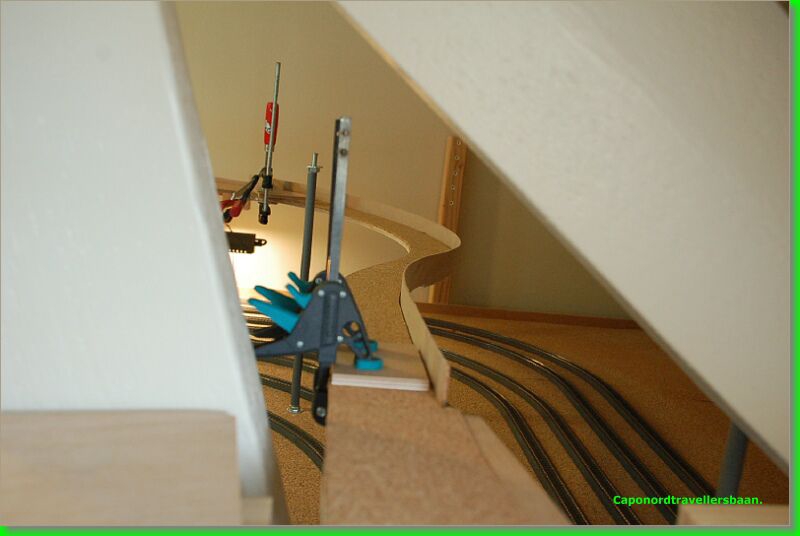

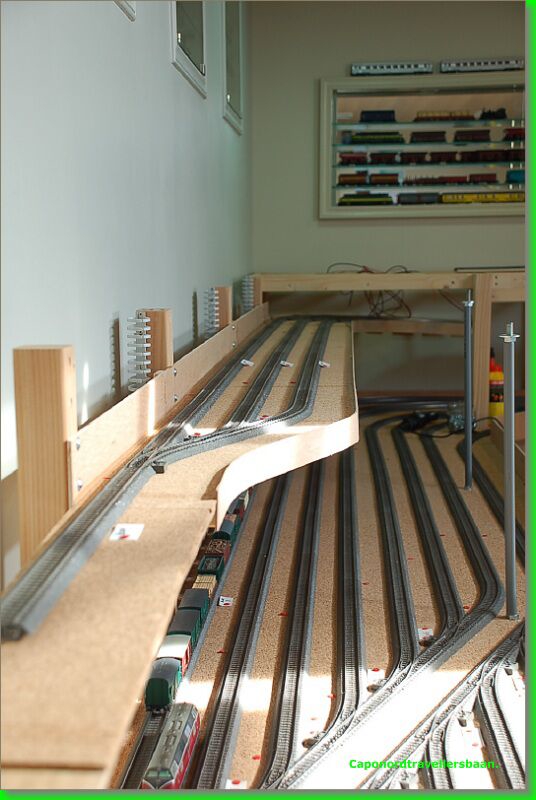

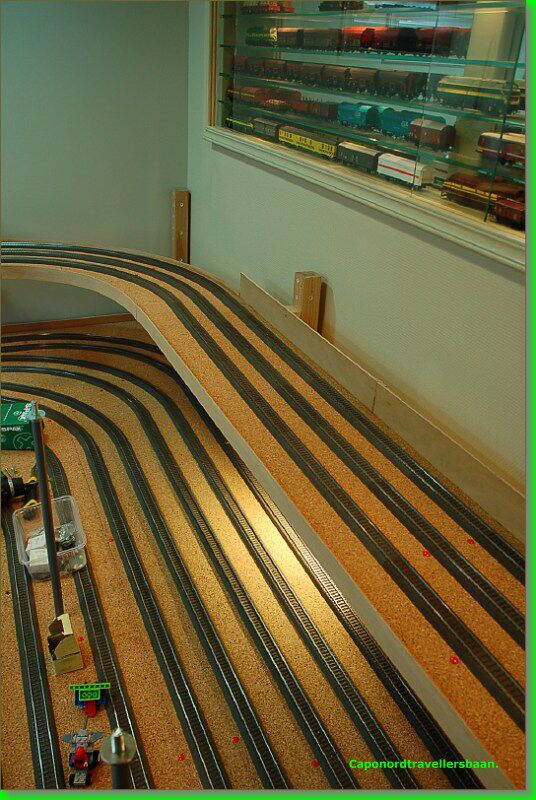

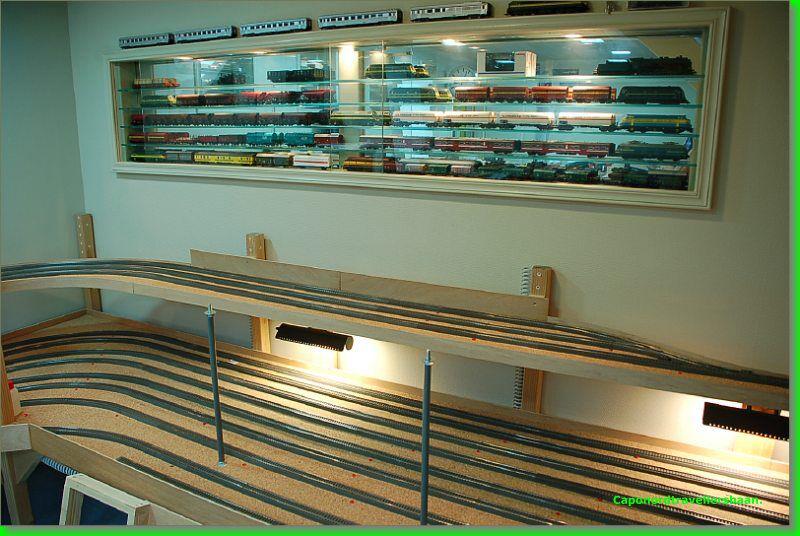

Hallo,

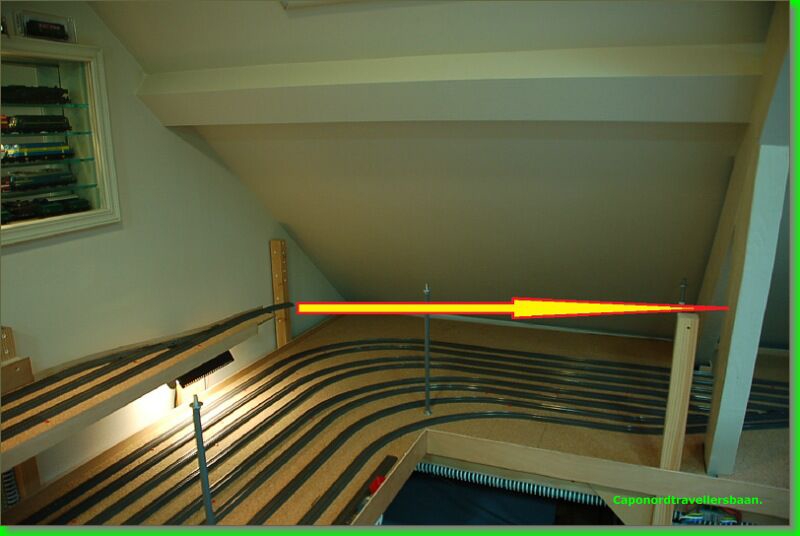

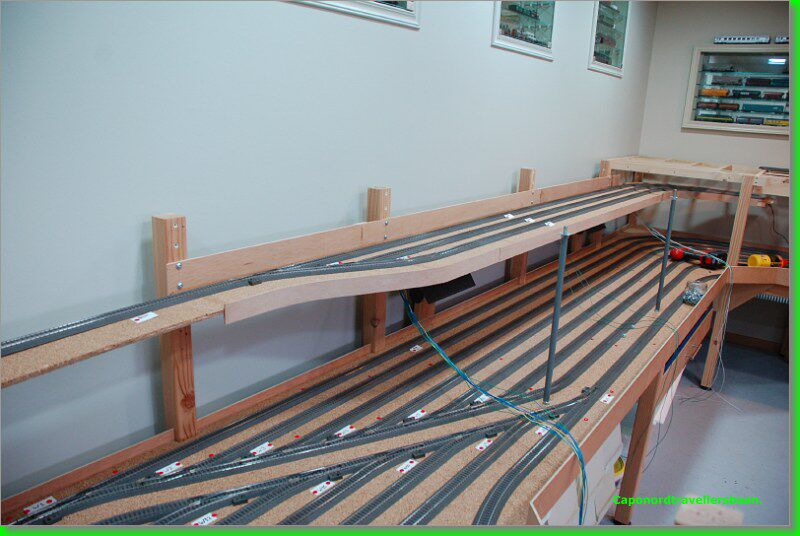

even positioneren boven het onderste schaduwstation, een dag of twee aanschouwen en veel bekijken of alles zal lukken en dan oordelen

Doe ik altijd bij definiteve werken waar je later niet meer bij kan.
Fouten eruit halen later zou moeilijk worden door de bereikbaarheid van dit groot stuk.

Spoorse groet,
Steven

Re: Caponordtraveller baan.. opbouw klein schaduwstation.

#466

Geplaatst Op: woensdag 26 september 2012, 14:57:14

Mooi groot Steven. En je kunt makkelijk bij je onderste sporen.
Volgens mij weet je het stiekum al..

groet,
Michiel

Re: Caponordtraveller baan.. opbouw klein schaduwstation.

#467

Geplaatst Op: donderdag 27 september 2012, 17:51:47

Citaat van: Golfer op woensdag 26 september 2012, 14:57:14
Volgens mij weet je het stiekum al..
groet, Michiel

Natuurlijk

!!!!

Caponordtraveller baan.. opbouw klein schaduwstation.

#468

Geplaatst Op: donderdag 27 september 2012, 17:55:11

Hallo,

op dit klein schaduwstations gedeelte werken we terug met de korte C-rail wissels van Märklin.
Deze werken reeds al twee jaar perfect met allerlei rijdend materiaal op het groot schaduwstation.

Caponordtraveller baan.. aansluiting voorbeeld van Marklin C wissels

#469

Geplaatst Op: vrijdag 28 september 2012, 22:13:31

Laatste wijziging: zondag 30 september 2012, 07:40:12 door caponordtraveller

Hallo,

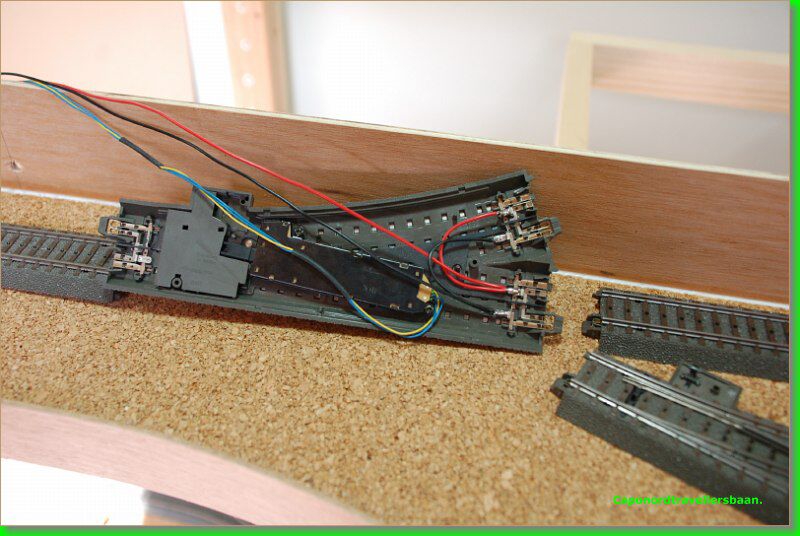

even een foto genomen van hoe ik elke wissel aansluit de laatste jaren.

Om zeker te zijn dat er altijd voldoende stroom voorhanden is als een trein er over rijd of kruipt ....

Rood = Baanstroom
Zwart = Massa zullen we maar zeggen.

Blauw / geel = wissel aansluitdraden .

Hopelijk hebben jullie er wat aan

Spoorse groet,
Steven

Re: Caponordtraveller baan.. wissels goed aansluiten.

#470

Geplaatst Op: zaterdag 29 september 2012, 10:55:46

Hoi Steven,

Ik tak meestal om de meter af richting de ringleiding maar nooit bij de wissels.
Op sommige wissels staat wel eens een trein stil, dus dit zou de oplossing kunnen zijn.
Nu liggen deze wissels in de ballast dus zal ik het nu niet meer veranderen, maar bij mijn volgende baan ga ik dit zeker toepassen.

Mvg,

Peter / degeluidsman.

Re: Caponordtraveller baan.. aansluiting voorbeeld van Marklin C wissels

#471

Geplaatst Op: zaterdag 29 september 2012, 21:33:53

Citaat van: caponordtraveller op vrijdag 28 september 2012, 22:13:31

Hallo,

even een foto genomen van hoe ik elke wissel aansluit de laatste jaren.

Om zeker te zijn dat er altijd voldoende stroom voorhanden is als een trein er over rijd of kruipt ....

Rood = Baanstroom
Zwart = Massa zullen we maar zeggen.

Blauw / geel = wissel aansluitdraden .

Hopelijk hebben jullie er wat aan ;

Spoorse groet,
Steven

Hoi Steven

Meestal moet je ook de wisselaansluitdraden verlengen, dan verleng ik de buitenste blauwe draad met een groene draad, weet je gelijk de juiste aansluiting op de decoder.

Re: Caponordtraveller baan.. wissels goed aansluiten.

#472

Geplaatst Op: zaterdag 29 september 2012, 22:16:30

Citaat van: degeluidsman op zaterdag 29 september 2012, 10:55:46
Hoi Steven,
Ik tak meestal om de meter af richting de ringleiding maar nooit bij de wissels.
Op sommige wissels staat wel eens een trein stil, dus dit zou de oplossing kunnen zijn.
Nu liggen deze wissels in de ballast dus zal ik het nu niet meer veranderen, maar bij mijn volgende baan ga ik dit zeker toepassen.
Mvg, Peter / degeluidsman.

Hoi dag Peter, de ringleiding maakt dit super gemakkelijk om even snel twee draadjes bij te solderen !

Die vijf minuutjes extra werk zullen het verschil zeker maken

Citaat van: KdeB op zaterdag 29 september 2012, 21:33:53
Hoi Steven,
Meestal moet je ook de wisselaansluitdraden verlengen, dan verleng ik de buitenste blauwe draad met een groene draad, weet je gelijk de juiste aansluiting op de decoder.

Hoi dag KdeB, dat is een goeie tip !

Dus de draad langs de buitenkant van je wissel is de rechtuitstand van je wissel ?
Juist ?

Groet Steven.

Afbeelding van de ringleiding op het kleine schaduwstation.

#473

Geplaatst Op: zaterdag 29 september 2012, 22:19:25

Laatste wijziging: zondag 30 september 2012, 07:39:31 door caponordtraveller

Hallo,

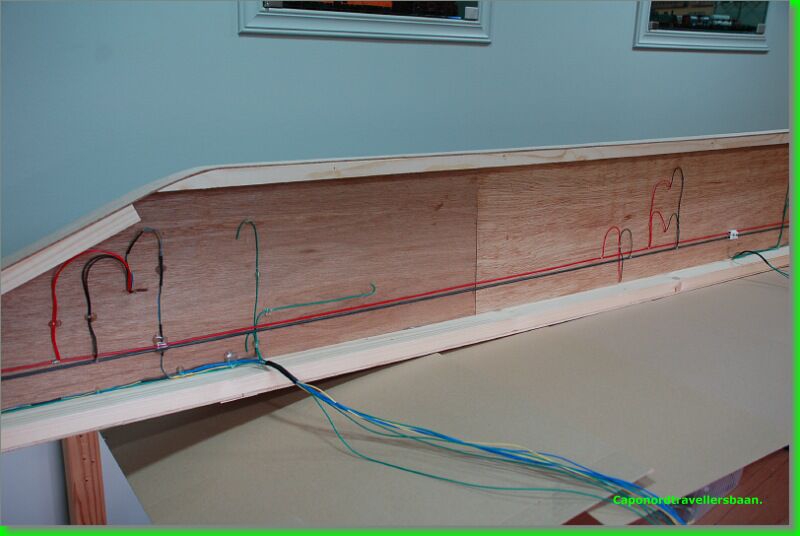

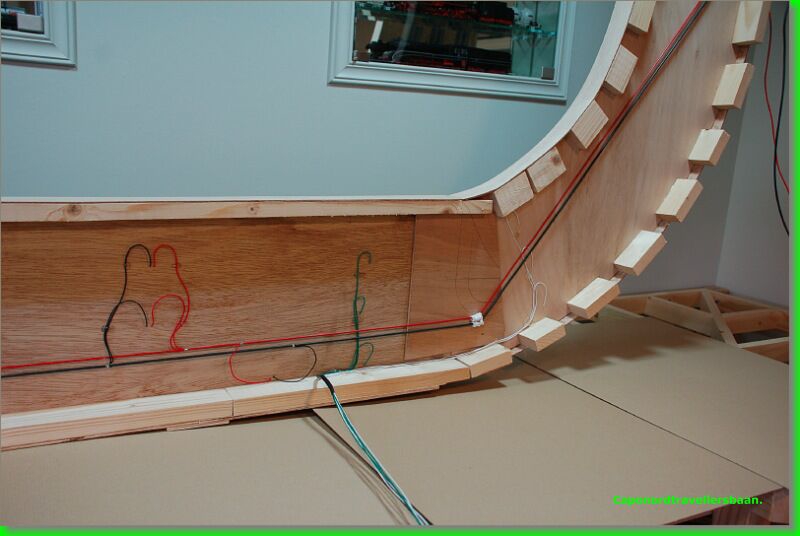

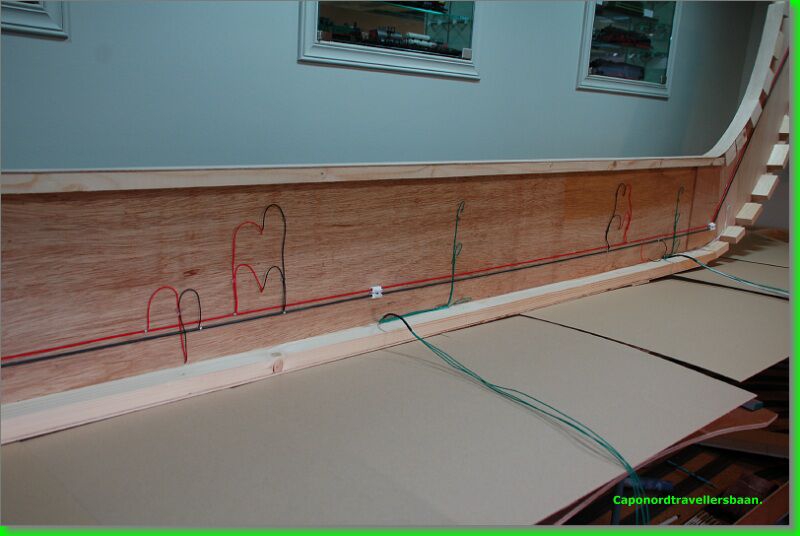

op deze foto zie je een duidelijke ringleiding voor baanstroom van je rails.

Probeer zoveel mogelijk storingen te vermijden door terugmeldingen gescheiden te houden van je voedingsdraden.

Let op de montage van de triplex vangrail.

Spoorse groet,
Steven.

Bedrading vastleggen met warme lijm.

#474

Geplaatst Op: maandag 01 oktober 2012, 12:30:44

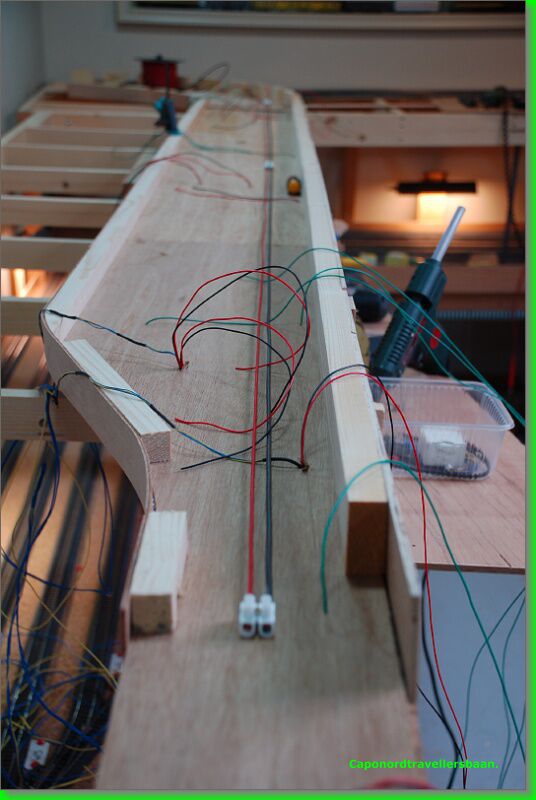

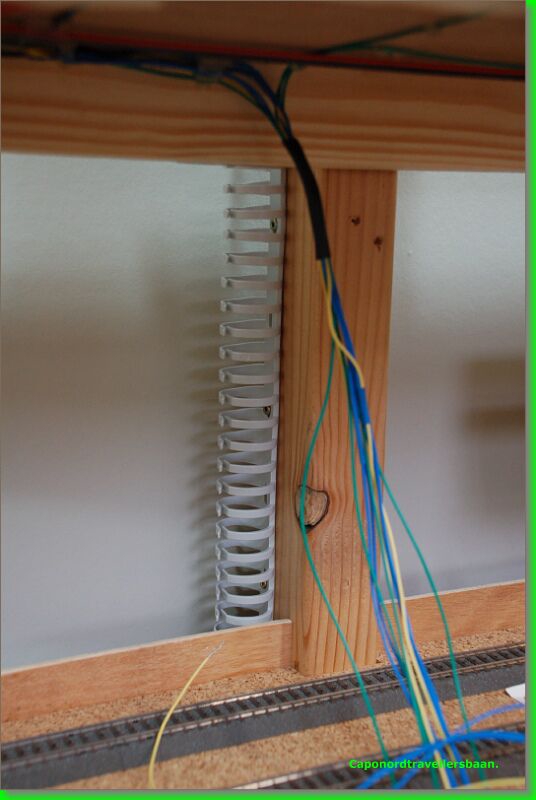

Hallo,

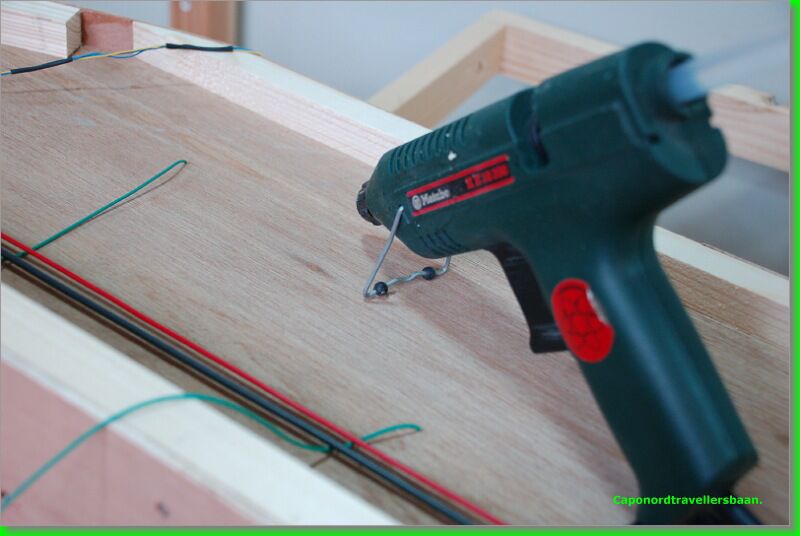

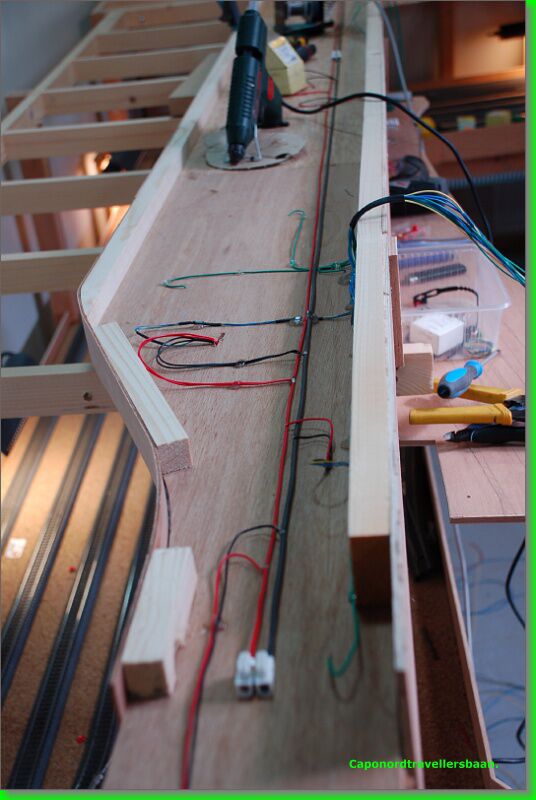

een handig middel om je draden vast te leggen is te werken met hotmelt.
Warme patronen in het lijmpistool zorgen voor de goede hechting.

De eerste aansluitingen van deze sporen kan je duidelijk zien op volgende foto, zorg voor voldoende afstand tussen je baanstromen. Rood / Zwart draden op de foto.

Groet,
Steven.

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#475

Geplaatst Op: maandag 01 oktober 2012, 20:45:08

Hoi Steven,

Dat ziet er allemaal mooi uit weer.
Ik ben even bezig geweest met foto's kijken.
Je bent een aardig eind opgeschoten

Ik ben benieuwd hoe het er uiteindelijk allemaal bij ligt in de toekomst!

Mvg
Falco

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#476

Geplaatst Op: maandag 01 oktober 2012, 21:30:52

Hallo Steven,

Mooi idee de draadjes vast te lijmen, met hete lijm.
Doe dat met diodes in een kruiswissel, gelijk als isolatie,
kijk maar in mijn draadje

Gr Einte

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#477

Geplaatst Op: dinsdag 02 oktober 2012, 00:39:33

Hallo Steven,

Ik volg nu al een tijdje uw draadje met bewondering door mooie gedetailleerde foto's en tekst met uitleg.
Door mijn faal-ankst durf ik zelf nog geen draadje te starten,omdat ik nog steeds niets snap over die electronische spoorwegverkeer.
Ben wel alvast begonnen door aanleiding van meerdere draadjes van klimspiralen in het algemeen.
Zelf ben ik ook erg geschrokken ondanks uw tekst van het inbeslagneming van de tijd en duurzaamheid.
Mijn respect.

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#478

Geplaatst Op: dinsdag 02 oktober 2012, 07:45:25

Hoi "novatrans". Gewoon een draadje starten, en al je vragen stellen. We vreten je echt niet op!

Roy

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#479

Geplaatst Op: dinsdag 02 oktober 2012, 19:34:53

Citaat van: falco1994 op maandag 01 oktober 2012, 20:45:08
Hoi Steven,
Ik ben benieuwd hoe het er uiteindelijk allemaal bij ligt in de toekomst!
Mvg Falco

Hey Falco, ewel ik ben ook heel benieuwd

Citaat van: Novatrans op dinsdag 02 oktober 2012, 00:39:33
Hallo Steven,
Ik volg nu al een tijdje uw draadje met bewondering door mooie gedetailleerde foto's en tekst met uitleg.
Door mijn faal-ankst durf ik zelf nog geen draadje te starten,omdat ik nog steeds niets snap over die electronische spoorwegverkeer.
Ben wel alvast begonnen door aanleiding van meerdere draadjes van klimspiralen in het algemeen.
Zelf ben ik ook erg geschrokken ondanks uw tekst van het inbeslagneming van de tijd en duurzaamheid.
Mijn respect.

Hallo Novatrans,

eerst en vooral is het niet de bedoeling dat je schrik moet hebben je bouwkunsten te tonen. Weet dat er altijd een positief opbouwende bende hier je zal helpen.
Laat je ook niet afschrikken door de top bouwers hier, de meesten zijn blij dat ze anderen kunnen helpen !!!

Begin doordacht en niet inpulsief, dan zal je later positief terug kunnen kijken naar je gedane werk.
En weet vooral dat je treinbaan meerdere jaren in beslag zal nemen wil je het goed doen.
Dus snel een baan bouwen, zal zeker zijn consequenties hebben.

Tot binnenkort, Steven.

Citaat van: Roy op dinsdag 02 oktober 2012, 07:45:25
Hoi "novatrans". Gewoon een draadje starten, en al je vragen stellen. We vreten je echt niet op!
Roy

Neen Roy, het eerste forumlid moet nog in de stoofpot

Caponordtraveller baan.. overzicht van dit stukje spoor.

#480

Geplaatst Op: woensdag 03 oktober 2012, 17:53:23

Hallo,

even snel een overzicht foto tonen van dit eerste stukje spoor.
Duidelijk de voedingspunten te zien van de baanstroom en de bezetmelders.

Tot binnenkort,
Steven.

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#481

Geplaatst Op: woensdag 03 oktober 2012, 20:08:42

Hallo Steven,

Dat ziet er weer goed uit, keep up going the good work

.

Gr.
Piwie.

Re: Caponordtraveller baan.. ringleiding op het kleine schaduwstation.

#482

Geplaatst Op: donderdag 04 oktober 2012, 21:42:08

Citaat van: Piwie op woensdag 03 oktober 2012, 20:08:42
Hallo Steven,
Dat ziet er weer goed uit, keep up going the good work .
Gr. Piwie.

Thanks !!!

Caponordtraveller baan.. draden proper wegwerken

#483

Geplaatst Op: donderdag 04 oktober 2012, 21:48:02

Hallo,

De bedrading van het schaduwstation gaat terug ik de open klemmenstrook (of hoe noem je nu z'on ding

)
In elk geval een fotoke

Spoorse modelbouw groet, Steven.

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#484

Geplaatst Op: vrijdag 05 oktober 2012, 14:05:42

Boekbinder of bindrug

Je gaat zoals gewoonlijk weer erg netjes en mooi te werk, ga vooral zo door

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#485

Geplaatst Op: vrijdag 05 oktober 2012, 14:17:57

Citaat van: C-Brian op vrijdag 05 oktober 2012, 14:05:42
Boekbinder of bindrug

Hoi Brian, neen geen van beiden, dit is een onderdeel dat besteld kan worden in de groothandel als kabel kanaal.
Word verwerkt meestal in buro meubelen.

Info betreffende de draadkanalen : Merk : Tehalit
Type : VK Flex 30
Best. nr. : 104395
Afmetingen : H31 * B33 * L500 mm

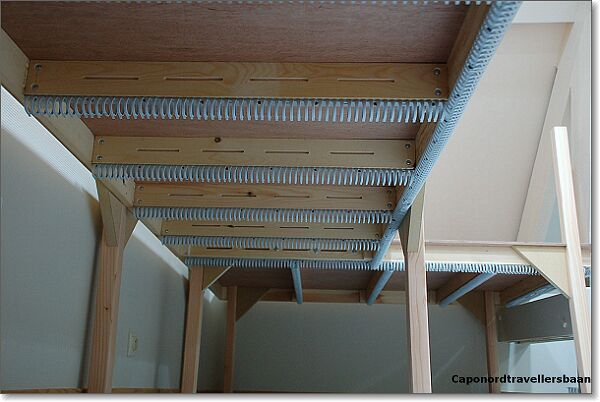

Onderkant van mijn baan, een paar jaar terug

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#486

Geplaatst Op: vrijdag 05 oktober 2012, 14:20:36

is moeilijk te zien vanaf de zijkant

Jij gaat wel erg netjes te werk, zelfs jaren terug

Caponordtraveller baan.. klein schaduwstation eerste stuk ligt vast...

#487

Geplaatst Op: vrijdag 05 oktober 2012, 14:21:16

Hallo,

dit eerste gedeelte ligt vast, bedrading ok, C-rails vast, wissels ok, dus een fotoke he

Voila, aan allen een goei weekend !!!

Steven.

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#488

Geplaatst Op: vrijdag 05 oktober 2012, 14:22:42

Citaat van: C-Brian op vrijdag 05 oktober 2012, 14:20:36
is moeilijk te zien vanaf de zijkant
Jij gaat wel erg netjes te werk, zelfs jaren terug

Ik zal me eens onder de treinbaan leggen en een foto nemen van hoe het nu is

Ik ben benieuwd, maar vrees niets

Groet Steven

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#489

Geplaatst Op: vrijdag 05 oktober 2012, 14:23:49

Wederom prachtig

Wat zijn die buizen die het bovenste niveau omhooghouden?

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#490

Geplaatst Op: zaterdag 06 oktober 2012, 08:39:59

draadeindes met electrabuis eroverheen.

ziet er netjes en stevig uit allemaal!

Roy

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#491

Geplaatst Op: zondag 07 oktober 2012, 00:21:50

Laatste wijziging: zaterdag 20 juli 2013, 01:30:08 door Novatrans

Hoi Steven,
Bedoel je deze link klik

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#492

Geplaatst Op: zondag 07 oktober 2012, 13:19:43

Citaat van: Novatrans op zondag 07 oktober 2012, 00:21:50
Hoi Steven,
Bedoel je deze link klik
Henk-Jan.

Hallo Henk-Jan,
Ja inderdaad, op pagina 17 van de PDF staan ze.
Materiaal kan je verkrijgen via de groothandel of via je elektriciteits monteur.
Steven

Caponordtraveller baan.. kurk patroon

#493

Geplaatst Op: donderdag 11 oktober 2012, 12:28:45

Hallo,

Onder de rails ligt overal 4mm kurk. Voor moeilijke vormen maak ik altijd eerst een éénvoudig model met karton (afval drukkerij).
Zo gaat er niets verloren van kurk.

Het uit te snijden model.

Patroon op de kurk.

Hopelijk volgende week weer tijd om iets te doen... verkiezingen nemen alle tijd ....

steven

Re: Caponordtraveller baan.. klein schaduwstation dit weekend af ???

#494

Geplaatst Op: maandag 15 oktober 2012, 17:59:31

Hallo Lucien,

dat is inderdaad een probleem geweest ruime tijd terug om iets geschikt te vinden. Ik heb ondertussen gekozen voor dit model van Ikea.
http://www.ikea.com/be/nl/catalog/products/20199207/

Ga er nog een zacht kussen op bevestigen, zit aangenamer voor langere tijd

Tof je reactie, zo worden ideeën gedeeld.

Steven

Caponordtraveller baan.. klein schaduwstation af, nu de aansluiting verzorgen

#495

Geplaatst Op: maandag 15 oktober 2012, 20:51:03

Laatste wijziging: maandag 15 oktober 2012, 20:58:39 door caponordtraveller

Hallo,

Het aansluitend stuk voor het schaduwstation werd ondertussen afgewerkt en geplaatst.
Voeding van de c-rails werd aangesloten op de ringleiding, wissel voorzien van een aandrijving.
Alles waterpas hangen was een geduldig werkje ...

De twee stukken aan elkaar gelijmd met houtlijm, spanschroeven twee dagen erop en laten drogen.
Vangrail op de voorkant werd dan ter plaatste erop bevestigd.

Een overgangstuk dient nog gemaakt te worden om dit schaduwstation aansluitngen te geven op de zichtbare sporen.
De pijl toont duidelijk welk stuk te bouwen valt, sporen worden uitgelegt om een mooi aansluitend geheel te vormen.

Ondertussen is dit stukje (gebogen) verbindingstraject aan het drogen en zal binnenkort een testrit moeten kunnen plaatsvinden , YESSS !!!!!!!

Dit weekend een korte beurs gedaan in Malle (België) met onze modelspoorclub MSC-Pacific uit Wervik (West-Vlaanderen)
Het was een gezellig bedoeling met vooral veel plezier achter de schermen, bedankt mannen !!!!

Groeten,
Den Steven !

Re: Caponordtraveller baan.. klein schaduwstation af, nu de aansluiting verzorgen

#496

Geplaatst Op: maandag 15 oktober 2012, 23:21:59

Hoi Steven,

Dat heb je mooi gemaakt

Zo te zien had je hulp van een klein lego mannetje in een raceauto

Ga zo door,

Met vriendelijke groet,

Leon

Re: Caponordtraveller baan.. klein schaduwstation af, nu de aansluiting verzorgen

#497

Geplaatst Op: dinsdag 16 oktober 2012, 01:24:24

ziet er goed uit.
als ik van deze dingen zie wil ik steeds meer aan mijn baan beginnen

gr john

Caponordtraveller baan.. klein schaduwstation af, nu de aansluiting verzorgen

#498

Geplaatst Op: dinsdag 16 oktober 2012, 20:39:29

Hallo,

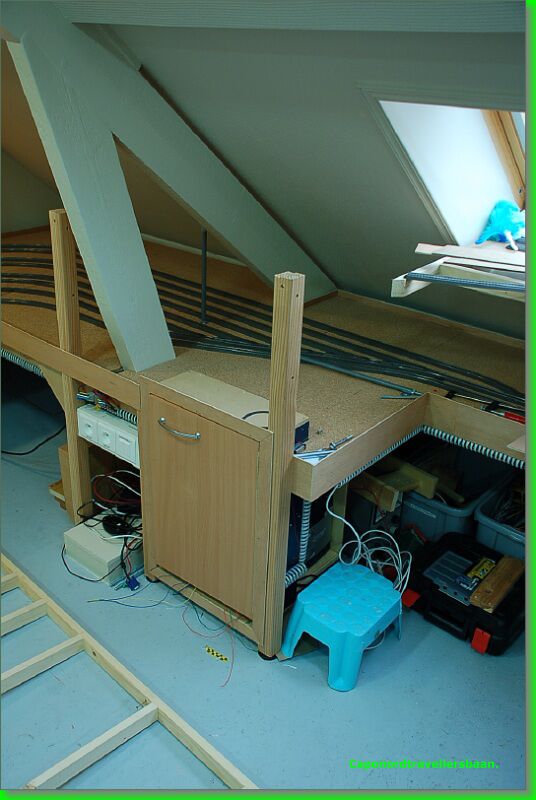

Ondertussen is meer en meer duidelijk dat dit hoekje op het onderste gedeelte van de baan eigenlijk overbodig is.
Er wordt stevig over na gedacht dit te wijzigen. Echter zal dit minimum één dag werk kosten.

De complete bedrading wordt naar hier geleidt van alle bezetmelders...
De hoek zou weg moeten en dwarse plaatsing van het kastje zou eleganter zijn.

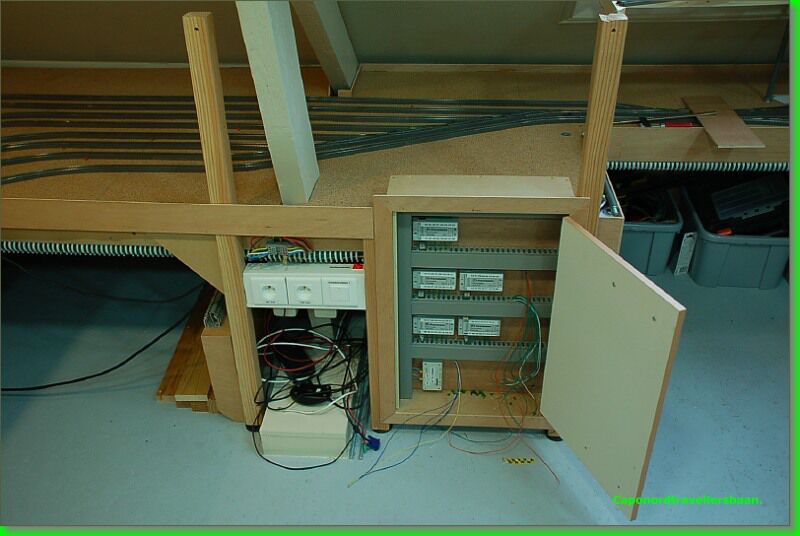

Het bezetmelders kastje en de hoofdbediening van het voedingsgedeelte van het onderste schaduwstation.

We gaan er nog eens moeten een weekje opslapen

Tot dan, Steven

Caponordtraveller baan.. klein schaduwstation af, nu de aansluiting verzorgen

#499

Geplaatst Op: woensdag 17 oktober 2012, 22:11:55

Hallo,

eerste picture van de aansluitng, ziet er wijs uit langs deze balk van mijn dakconstructie.

Ondertussen is dit stukje aan het drogen, 3/4 van dag werk voor bijna 1.5meter spoor.... pfffffffffffffffff

Maar het moet nu éénmaal perfect zijn !!!

Re: Caponordtraveller baan.. klein schaduwstation af, gekke kronkel

#500

Geplaatst Op: donderdag 18 oktober 2012, 10:02:29

Hoi Steven

Ik heb je draadje voor het eerst gevolgt,en moet zeggen je bent een echte bob de bouwer.
Alles ziet er allemaal even strak en netjes uit,je hebt er ook een mooie ruimte voor moet ik zeggen.
Erg genoten van het hele verslag,veel bewondering voor.

Tony
