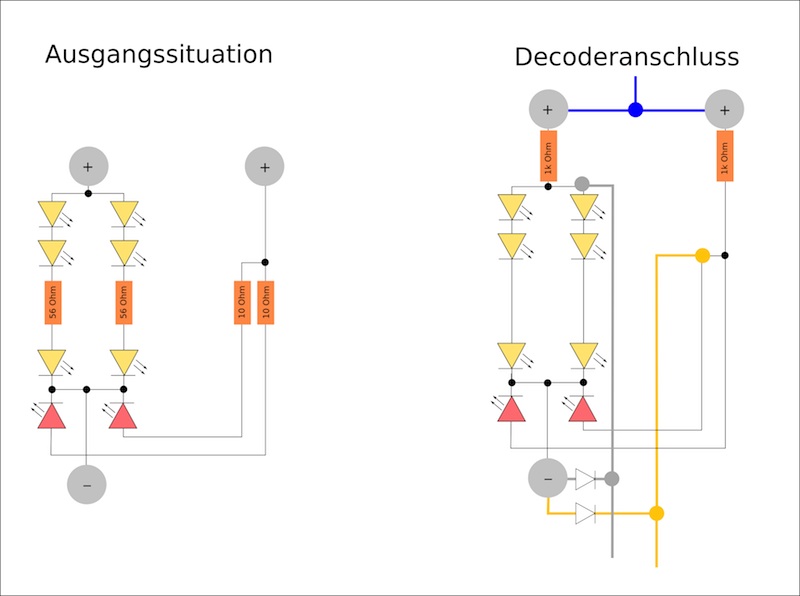

Het probleem is dat ik het schema zoals deze op het StummiForum staat niet helemaal begrijp.
Het gaat dan om het rechter schema. Deze zou goed moeten werken als ik het door de vertaler haal.

Bron Stummiforum. Zie eerdere links.
Ik ga ervan uit dat de Geel met een 1K ertussen prima aan de Blauwe kan zitten. Normaal heb ik er nog een led tussen en dat werkt.
Als ik Geel "aanzet" wordt deze 0V. De weerstand tussen Geel en de Blauwe krijgt 18V over zich heen en wordt wat?? wat warm.
Dan is de witte (grijs getekend) nog 18V.
Volgens mij gaat het dan via de rode leds en via de diode naar de 18v van de Witte (grijs) zonder weerstand.
En de min. is dat een denkbeeldige min? of is dat de zwarte van het chassis? zie ik nergens terugkomen. Dus ik denk het eerste.
Ik durf het nog niet aan te sluiten...
Ondertussen wel het schema aangepast.
Meine
