Bolkoprijtuigen en Plan D rijtuigen.
« Gepost op: woensdag 14 december 2011, 22:49:06 »

De bolkoprijtuigen waren een serie spoorrijtuigen die tussen 1935 en 1958 voor de Nederlandse Spoorwegen werden gebouwd. Er zijn 4 series: de vooroorlogse rijtuigen, Plan D, Plan C en Plan K.
Omdat er maar 1 fabrikant een aantal van deze rijtuigen levert zijn we voor de rest aangewezen op zelfbouw.
Ik ga eerst de vooroorlogse serie bouwen en verbouwen.

De vooroorlogse rijtuigen werden van 1935 tot 1939 gebouwd door Werkspoor en waren genummerd in ABCd 7301-7308 (1935-1936), ABd 7401-7410 (1939) en Cd 7211-7222 (1937). De ABCd-rijtuigen hadden tien coupés. zes daarvan waren voor de derde klasse, twee voor de tweede klasse en twee voor de eerste klasse, waarvan een coupé facultatief eerste of tweede klasse was. De ABd-rijtuigen hadden negen coupés waarvan drie eerste klas waarvan een facultatief eerste of tweede klasse was, de andere coupés waren allemaal tweede klas. En de Cd-rijtuigen hadden tien coupés allemaal derde klas. De rijtuigen hadden twee toiletten behalve de ABCd-rijtuigen. Die hadden één toilet.
Bovenstaand: ©Wikipedia.

Roco levert alleen de serie 7400 en in 2 versies nl., de AB en A(In '56 vernummerd naar AB).

Deel 1.
Ik begin met de serie Cd 7200 die gebouwd wordt met een donor Plan D en geplot styreen:


Het voorbeeld.

Donor.

Geplot styreen met wanden en interieur.

Heel voorzichtig loshalen resulteerd in: Boven- buitenwand, midden- tussenwand en onder- binnenwand, daarnaast de raamkozijnen.

De drie wanden samen gevoegd. Goed te zien is waar het glas van de ramen moet komen.
Daaronder ligt de bodemplaat waar de gang/coupe wanden geplaatst dienen te worden.

Volgende keer deel 2.

Grt, Ronald.


« Laatst bewerkt op: dinsdag 07 januari 2014, 12:00:33 door Ronald69 »
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #1 Gepost op: donderdag 15 december 2011, 14:38:44 »

Deel 2.


Intussen iets verder met het project, wand verwijderd uit de Plan D en nieuwe geplaatst.
Wanden interieur geplaatst.

Grt, Ronald.
« Laatst bewerkt op: dinsdag 20 december 2011, 10:49:59 door Ronald69 »
Gelogd

MarklinKoen

  • Gast
Re:Bolkoprijtuigen
« Reactie #2 Gepost op: donderdag 15 december 2011, 16:04:21 »

Ben benieuwd! Ziet er al goed/proffesioneel uit!
Gelogd

Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Bolkoprijtuigen
« Reactie #3 Gepost op: donderdag 15 december 2011, 16:23:51 »

Leuk projectje. Mag ik vragen waar je deze plots weg hebt? Dit lijkt mij ook wel es leuk om te doen. Ze passen mooi bij mijn D's.

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #4 Gepost op: donderdag 15 december 2011, 16:39:46 »

Kijk eens bij www.sleutelspoor.nl onder het kopje updates.

Grt, Ronald.
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #5 Gepost op: vrijdag 16 december 2011, 16:33:20 »

Deel 3.

Weer een stukje verder:

Beide wanden gemonteerd, uitgehard en met grondverf bespoten.


Hier is te zien hoe de banken gemaakt worden, plaatje is afkomstig van "sleutelspoor" omdat ikzelf vergeten ben om foto's te maken van dit proces.


1 coupé gelijmd en geschilderd maar naar verder zoeken bleek het volgende:
De banken in de derde klasse hebben met grijs kunstleer beklede zittingen.
In de coupés hebben de wanden onder de ramen dezelfde bekleding en kleur als de banken, terwijl de wanden boven de zittingen met witcrème pegamoid zijn beplakt. De bekleding van wanden in de zijgang bestaat tot halverwege raamhoogte uit zwart kofferfibre en daarboven weer pegamoid behang.

Foto orgineel 3eklasse(ABC 7308)

Foto orgineel 1eklasse(ABC 7308)

Op dit moment is de verf nog nat dus foto's van mijn versie volgen nog.

Grt, Ronald.


Gelogd

nkeer3

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2009
  • Leuke dag in het Spoorweg museum
    • baan werkzaamheden Rick en opa Ruud
Re:Bolkoprijtuigen
« Reactie #6 Gepost op: vrijdag 16 december 2011, 16:38:56 »

Wat een kunstenaars kent dit Forum toch..............
vooral doorgaan, ga het volgen Ronald.

Gr Ruud
Gelogd
Het allerbelangrijkste is dat je plezier hebt!
http://forum.3rail.nl/index.php?topic=20055.50

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #7 Gepost op: zaterdag 17 december 2011, 11:31:56 »

Deel 4.








Eerste spuiting van de bak en dak.


Hier samen met een soortgenoot van Roco, getroffen kleur komt goed overeen.


Nog zonder opschriften en laklaag lijkt het qua kleurstelling prima te passen bij de Roco's.

Grt, Ronald.
Gelogd

Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Bolkoprijtuigen
« Reactie #8 Gepost op: zaterdag 17 december 2011, 11:46:48 »

Netjes. Zo krijg ik toch weer zin om bezig te gaan met de restauratie D.

Tevens lijkt mij dit een ideaal pakketje om mee te beginnen, wa verbouwing van een wagon/loc.

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #9 Gepost op: zondag 18 december 2011, 11:54:55 »

Deel 5.



Gereed, de C 7222; gangzijde.



Coupézijde.



Samen met de Roco A 7401, nog onbehandeld.
Rijtuig nr.2, de C 7215 staat in de steigers.

Grt, Ronald.
Gelogd

Antal

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2017
  • Nederlands begin jaren 90
Re:Bolkoprijtuigen
« Reactie #10 Gepost op: zondag 18 december 2011, 12:03:13 »

Hoi Ronald,

Mooi stukje werk heb je weten af te leveren! :)
Deze zal zeker niet misstaan in de bolkoppen stam. :)

Groetjes,

Antal
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #11 Gepost op: zondag 18 december 2011, 14:38:24 »

@ Allen,

Bedankt voor de reacties tot dusver.

Grt, Ronald.
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #12 Gepost op: zondag 18 december 2011, 16:06:17 »

Deel 6.



Nr.2 is ook af, de C 7215.



Bolkoppen C 7215 en C 7222.

Grt, Ronald.
Gelogd

Rutger

  • Speciale Gast
  • *****
  • Offline Offline
  • Lid sinds: 2009
  • Sr Trdl
    • RJFotografie
Re:Bolkoprijtuigen
« Reactie #13 Gepost op: maandag 19 december 2011, 17:19:00 »

Schitterend werk, Ronald! Het is echt heel erg mooi geworden.
Het verbaast me ook hoe snel het allemaal ging. 8o

Super! :D :thumbup:

Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Bolkoprijtuigen
« Reactie #14 Gepost op: maandag 19 december 2011, 17:27:13 »

Mooi geweatherd ook!

Hoe heb je de ramen gemaakt?

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #15 Gepost op: maandag 19 december 2011, 17:29:11 »

@ Rutger,
Als de verf van het eerste rijtuig nog te drogen staat kun je alvast beginnen om het andere rijtuig.
Van het andere rijtuig heb ik geen verslag gemaakt omdat dit dezelfde bouwwijze is als bij het eerste rijtuig.

@ Wijbe,
Die worden ook bij de plots geleverd.

Grt, Ronald.
Gelogd

rorail

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
  • Dieselpower
Re:Bolkoprijtuigen
« Reactie #16 Gepost op: maandag 19 december 2011, 17:37:21 »

:thumbup: :thumbup: :thumbup: (geldt voor alle gepresenteerde rijtuigen).

Groet,
(andere) Ronald
Gelogd
ECos/k-rail/NS-Railion-Internationaal

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #17 Gepost op: dinsdag 20 december 2011, 11:51:32 »

Deel 7.

Roco leverde onder nr. 44294 de bolkop AB 7404, tijd om deze ook maar eens onder handen te nemen.


AB 7402.


Het slachtoffer.


Het interieur "coupézijde".


Het interieur "gangzijde".


Gangzijde.


Coupézijde.


Met sluitseinborden.

Omdat ik 3 x 7404 bezit heb ik de overige 2 vernummerd, in 7402 en 7406.
Deze laat ik niet zo uitgebreid zien als de 7404 omdat ze gelijk zijn maar pas als deze gereed zijn en dan als complete stam.

Grt, Ronald.


Gelogd

Trainz4Fun

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2011
Re:Bolkoprijtuigen
« Reactie #18 Gepost op: dinsdag 20 december 2011, 12:25:27 »

Heel erg mooi! :thumbup:
Komen er ook nog reizigers en binnenverlichting in?

Grtz
Feike (Trainz4Fun)
« Laatst bewerkt op: zaterdag 07 januari 2012, 12:29:24 door Trainz4Fun »
Gelogd
Ik rij met duits materieel in tijdperk III en van alles aan Nederlands materieel op C-rails met de ECoS 2 & iTrain

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #19 Gepost op: dinsdag 20 december 2011, 13:02:35 »

Hoi Feike,

Bedankt voor het compliment. Reizigers en verlichting komen t.z.t. er ook in.

Grt, Ronald.
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re:Bolkoprijtuigen
« Reactie #20 Gepost op: dinsdag 20 december 2011, 21:51:18 »

Schitterend gedaan Ronald, ziet erg erg strak en lekker ouderwets uit. ;)
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

The MaSt

  • Stamgast
  • Offline Offline
  • Lid sinds: 2015
  • Als je spoort, spoor dan goed! (Marten)
Re:Bolkoprijtuigen
« Reactie #21 Gepost op: maandag 26 december 2011, 11:29:45 »

ok.
Al gevonden. www.sleutelspoor.nl
« Laatst bewerkt op: maandag 26 december 2011, 12:38:42 door Marty01 »
Gelogd
Bezig met zijn analoge Duitse TP III modulebaan op te bouwen en een BetriebsWerke diorama

De Wispeltuurder van het forum


The MaSt

  • Stamgast
  • Offline Offline
  • Lid sinds: 2015
  • Als je spoort, spoor dan goed! (Marten)
Re:Bolkoprijtuigen
« Reactie #22 Gepost op: maandag 26 december 2011, 16:29:12 »

maar: er staat nergens waar je het kan kopen!!! :(
En een nieuwsbrief is er ook niet te vinden! :(
Gelogd
Bezig met zijn analoge Duitse TP III modulebaan op te bouwen en een BetriebsWerke diorama

De Wispeltuurder van het forum


Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Bolkoprijtuigen
« Reactie #23 Gepost op: maandag 26 december 2011, 16:34:54 »

Zie helemaal onderaan de website.

The MaSt

  • Stamgast
  • Offline Offline
  • Lid sinds: 2015
  • Als je spoort, spoor dan goed! (Marten)
Re:Bolkoprijtuigen
« Reactie #24 Gepost op: maandag 26 december 2011, 16:35:35 »

ik zal kijken.

Dit staat er: Indien je vragen hebt of opmerkingen ben ik te bereiken op het volgende emailadres
gerco[mailadresonbruikbaargemaakt via]sleutelspoor.nl

bedoel je dat??

Edit Walter mailadres onbruikbaar gemaakt
« Laatst bewerkt op: maandag 26 december 2011, 23:29:33 door wissels »
Gelogd
Bezig met zijn analoge Duitse TP III modulebaan op te bouwen en een BetriebsWerke diorama

De Wispeltuurder van het forum


Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Bolkoprijtuigen
« Reactie #25 Gepost op: maandag 26 december 2011, 16:50:13 »

Juist. Wil je het kopen, moet je even een mail sturen. Alleen is dit geen bouwproject voor een beginner in de modelbaan wereld. Begin eens met een huisje te plakken.

The MaSt

  • Stamgast
  • Offline Offline
  • Lid sinds: 2015
  • Als je spoort, spoor dan goed! (Marten)
Re:Bolkoprijtuigen
« Reactie #26 Gepost op: maandag 26 december 2011, 16:52:51 »

Huisje plakken kan ik wel.
Da's simpel.
Ik heb wel meerdere bouwpakketten gemaakt! ;)

EDIT: ik ga een email sturen!..... ;)
« Laatst bewerkt op: maandag 26 december 2011, 20:48:47 door Marty01 »
Gelogd
Bezig met zijn analoge Duitse TP III modulebaan op te bouwen en een BetriebsWerke diorama

De Wispeltuurder van het forum


Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #27 Gepost op: vrijdag 06 januari 2012, 21:40:27 »

Zo, voorlopig komt er een einde aan deze serie rijtuigen want het wachten is op de levering van het ABC rijtuig.
Eerst maar eens een stammetje op de foto zetten:

C 7222, C 7215, AB 7406.


AB 7406, D 7571, 1008.


Achterzijde C 7222.


Vogel perspectief.

Grt, Ronald.
« Laatst bewerkt op: zaterdag 07 januari 2012, 00:17:37 door Ronald69 »
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #28 Gepost op: zaterdag 07 januari 2012, 00:16:36 »

De andere stam rijtuigen:



AB 7402, A( B ) 7401, AB 7404.



AB 7404, C 7002.



C 7002, C 7018, 4329.

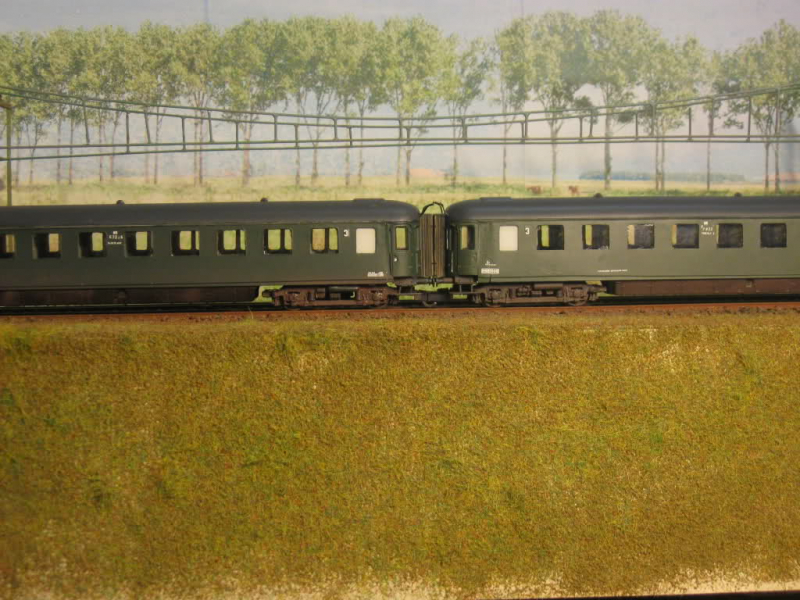

< C 7222, AB 7404 >



Vogel perspectief.


Grt, Ronald.
« Laatst bewerkt op: zaterdag 07 januari 2012, 00:24:51 door Ronald69 »
Gelogd

Assembler

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2011
Re:Bolkoprijtuigen
« Reactie #29 Gepost op: zaterdag 07 januari 2012, 00:40:52 »

Wat een vakmanschap zeg!
Erg mooi om te zien!
Klopt het trouwens dat de rijdraden van de bovenleiding groen zijn op deze foto, of komt dat door de lichtval?

Grt, Simon
Gelogd
Groeten,
Simon

Met dank aan Houten 18-Dec-2011

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #30 Gepost op: zaterdag 07 januari 2012, 10:45:15 »

Klopt, deze zijn geschilderd met Humbroll nr 30, donkergroen.
Waarschijnlijk door de lichtinval lijkt het lichter.

Grt, Ronald.
Gelogd

MarklinKoen

  • Gast
Re:Bolkoprijtuigen
« Reactie #31 Gepost op: zaterdag 07 januari 2012, 10:49:20 »

Wauw! Dat ziet er erg mooi uit! Mooi eindresultaat van de bolkop, en in dat station met een groene 1000 ziet er heel erg mooi uit!
Gelogd

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #32 Gepost op: zaterdag 07 januari 2012, 11:22:41 »

Dank je Koen voor het compliment.
De samenstellingen die je hier ziet zijn niet origineel want ze hebben nooit bij elkaar in 1 trein gereden.

In de loop der dertiger jaren werd het NS materieelpark uitgebreid met 12 Cd10 rijtui-gen 7211-7222. Zij waren een voortzetting van de ovale venster serie 72017206 maar deze ovale cultuur had alweer afgedaan. Nu ronde koppen en rechthoekige ramen. Nieuw waren de ABCd 7301-7308 evenals de tot de internationale dienst verheven D 7601-7606. De Abdgu 7401-7410 zijn amper tot de buitenlandse dienst ge-komen. Zij kwamen in 1939 toen Nederland mobiliseerde en west- Europa oorlog ging voeren.

Hier een voorbeeld van net na de oorlog, in 1946:
2 AB 7400en met 2 C 7200en liepen in trein 86/89 Amsterdam CS – Den Haag HSM – Roosendaal – Antwerpen Oost – Brussel Zuid.
Tenslotte reed er een C 7200 in de trein 164/163 Hoek van Holland – Rotterdam DP – Eindhoven – Venlo – Keulen – Wiesbaden – Frankfurt a/M – Mannheim – Karlsruhe – Bazel DRB – Bazel SBB.

Grt, Ronald.
« Laatst bewerkt op: zaterdag 07 januari 2012, 12:11:27 door Ronald69 »
Gelogd

MarklinKoen

  • Gast
Re:Bolkoprijtuigen
« Reactie #33 Gepost op: zaterdag 07 januari 2012, 11:52:09 »

Oke, bedankt voor de info.
Desondanks dat het zo nooit heeft gereden ziet het er wel mooi/realistisch uit!

PS. Ga je de bovenleidingsportalen nog een keer schilderen? Ik zie hier en daar wat kale plekjes. Verder ziet het er heel mooi uit zo... (had ik al gezegd maar toch :D )
Gelogd

Golfer

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
Re:Bolkoprijtuigen
« Reactie #34 Gepost op: zaterdag 07 januari 2012, 12:17:07 »

Erg mooi Ronald! Ik zit hier toch met veel bewondering je draadje te lezen en verbaas me over het prachtige resultaat en de creativiteit die erin zit.

groet, Michiel
Gelogd
Vriendelijke groet,
Michiel

Golfer's kelderbaan project

Koploper 7.5 -21 on Win7 64bit over loconet UH IB Basic 65060

Ronald69

  • Gast
Re:Bolkoprijtuigen
« Reactie #35 Gepost op: zaterdag 07 januari 2012, 12:21:37 »

Koen,

Dat er hier en daar kale plekken op de bovenleidingsportalen zitten is het resultaat van diverse herstelwerkzaamheden die in de loop van de tijd heeft plaats gevonden. Tot op heden had ik nog geen tijd gehad om deze aan te tippen met verf. Staat allemaal nog in de planning net zoals de verdere aanklading van het stationsemplacement.

En v.w.b. de samenstelling, een knipoog naar de werkelijkheid kan geen kwaad want stel dat er geen oorlog was geweest was deze serie wellicht uitgebreid met meerdere rijtuigen en hadden ze wel samen gereden wat later te zien was met de Plan D's, standaardstam van deze serie was in 1951: Loc, RD, AB, C, C.

Michel,

Dank voor je compliment.

Grt, Ronald.
« Laatst bewerkt op: maandag 06 januari 2014, 10:10:39 door Ronald69 »
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Turkooizen Plan D's
« Reactie #36 Gepost op: zondag 05 januari 2014, 11:28:45 »

Even een laagje stof van 2 jaar eraf blazen, we gaan verder met de Plan D.

Restauratie Plan D turkoois aanpassen naar het origineel:


In hap klare brokken.

Origineel:





Tevens de draaistellen aangepast:


Origineel:



Wordt vervolgd...
Grt, Ronald.
« Laatst bewerkt op: maandag 06 januari 2014, 10:10:23 door Ronald69 »
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Turkooizen Plan D's
« Reactie #37 Gepost op: maandag 06 januari 2014, 10:05:03 »

Had deze update gisteren willen plaatsen maar door de server migratie nu maar even plaatsen.

De bar is geplaatst en de bank met tafel ook.






Wordt vervolgd...

Grt, Ronald.
« Laatst bewerkt op: maandag 06 januari 2014, 10:10:03 door Ronald69 »
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Plan D rijtuigen.
« Reactie #38 Gepost op: dinsdag 07 januari 2014, 12:49:11 »

De schilder is langs geweest:




Ook de timmerman maar even laten komen:




Wordt vervolgd...

Grt, Ronald.
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Plan D rijtuigen.
« Reactie #39 Gepost op: dinsdag 07 januari 2014, 14:45:18 »

Hmm, tijdens de inspectie bleek dat de schilder verdwenen was en bleek in een hoekje te zitten met een bak koffie. Gelijk maar bij de oren gepakt en naar zijn werkplek gestuurd:









Het heeft inmiddels mijn goedkeuring gekregen dus mag de schilder terug naar zijn koffie.
Straks maar even de kap erom heen vouwen en kijken hoe het geworden is.

Grt, Ronald.
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Plan D rijtuigen.
« Reactie #40 Gepost op: woensdag 08 januari 2014, 12:38:07 »

Het restauratierijtuig is gereed voor de dienst:


Kijkje in het rijtuig.



Redelijk gelukt lijkt me.


Op naar de 3e en 1-2e klasse rijtuigen.

Grt, Ronald.
Gelogd

Ronald69

  • Gast
Re: Bolkoprijtuigen en Plan D rijtuigen.
« Reactie #41 Gepost op: woensdag 08 januari 2014, 20:54:21 »

Het C rijtuig:


Gangzijde.


Coupé.


Wordt vervolgd....

Grt, Ronald.

Gelogd


Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 1.444 seconden met 27 queries.
