Waarom wordt deze diode zo heet?

Waarom wordt deze diode zo heet?

Gestart door Rieske vrijdag 16 maart 2018, 18:03:47

0 leden en 1 gast bekijken dit board.

Vorige topic - Volgende topic

Waarom wordt deze diode zo heet?

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 18:03:47

Laatste wijziging: vrijdag 16 maart 2018, 18:06:38 door Rieske

Ik kwam gisteravond tot de ontdekking dat een diode op mijn M-DEC schakeldecoder van LDT bloedje heet werd.

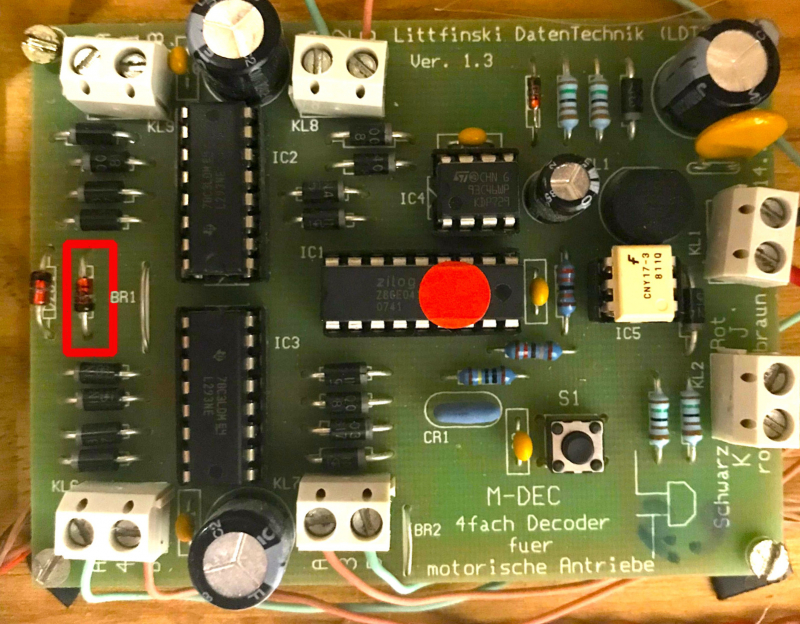

Ik heb een rode lijn om de diode getekend, kan iemand me vertellen hoe dit kan en of dit normaal is?
Volgens mij zitten alle componenten goed gesoldeerd op de printplaat.

Groet Rieske

Re: Waarom wordt deze diode zo heet?

bellejt

Lid sinds: 2008

graag een glaasje wijn

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 18:10:54

heb de indruk dat beide diodes verkeerd om gesoldeerd zitten.Zwarte kant moet naar lijntje zitten op print.Lijntje is - en zwart streepje is - . Bij de linkse diode goed te zien,rechtse niet.

Re: Waarom wordt deze diode zo heet?

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 19:11:02

Dat dacht ik in eerste instantie ook.
Toch zie ik weinig verschuil, diode zit aan die kant goed.

Re: Waarom wordt deze diode zo heet?

Ben den Hollander

gast

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 19:14:54

Die twee staan in serie met elkaar, raar dat eentje dan heet wordt.

Is er een probleem? Je zou die ene kunnen vervangen.

Gr, Ben.

Re: Waarom wordt deze diode zo heet?

Ben den Hollander

gast

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 19:18:34

Nabrander: het zijn zenerdioden. Die kunnen/mogen warm worden. Moeten ook vrij van de print liggen.

Re: Waarom wordt deze diode zo heet?

Haradigi

Lid sinds: 2011

Meet (kijk, voel, luister) en weet

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 20:14:35

Maar mogen NOOIT heet worden.

groet
Harald

Re: Waarom wordt deze diode zo heet?

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 21:26:40

Nee er is nog geen probleem, maar gaat dat uitblijven bij deze hitte?
Vandaar mijn vraag, zal morgen eens kijken of ze vrij van de printplaat zijn.

Groet Rieske

Re: Waarom wordt deze diode zo heet?

Anne W

Lid sinds: 2007

Elk vogeltje zingt zoals het gebekt is.

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: vrijdag 16 maart 2018, 22:39:37

Beste Ries,

Volgens mij zitter er onder Silberberg ook nog wat van deze aandrijvingen, wellicht even vergelijken, anders Anton even laten zien.

Groet, Anne W

Re: Waarom wordt deze diode zo heet?

Sprinter

Lid sinds: 2006

offline

Re: Waarom wordt deze diode zo heet?

Geplaatst Op: woensdag 21 maart 2018, 12:43:45

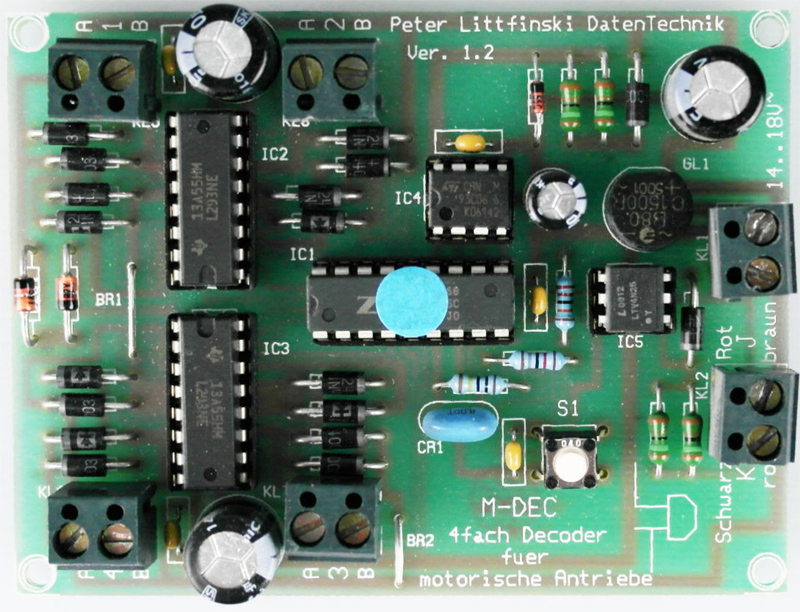

Is de railspanning wel op de juiste connector aangesloten? Meen te zien dat hij op KL1 zit. Als ik de print bekijk moet die op KL2 zitten bij Rot en Braun.

Groetjes
