Een tijdje geleden heb besloten om mijn E19 (en E18) om te bouwen met led verlichting, zoals Marklin dat nu ook doet met de laatste versies van dit model.
Nadat ik de maten had opgenomen en een tekening had gemaakt, vroeg ik John of hij een printje kon ontwerpen en laten maken.
Tekening:


Met als resultaat:

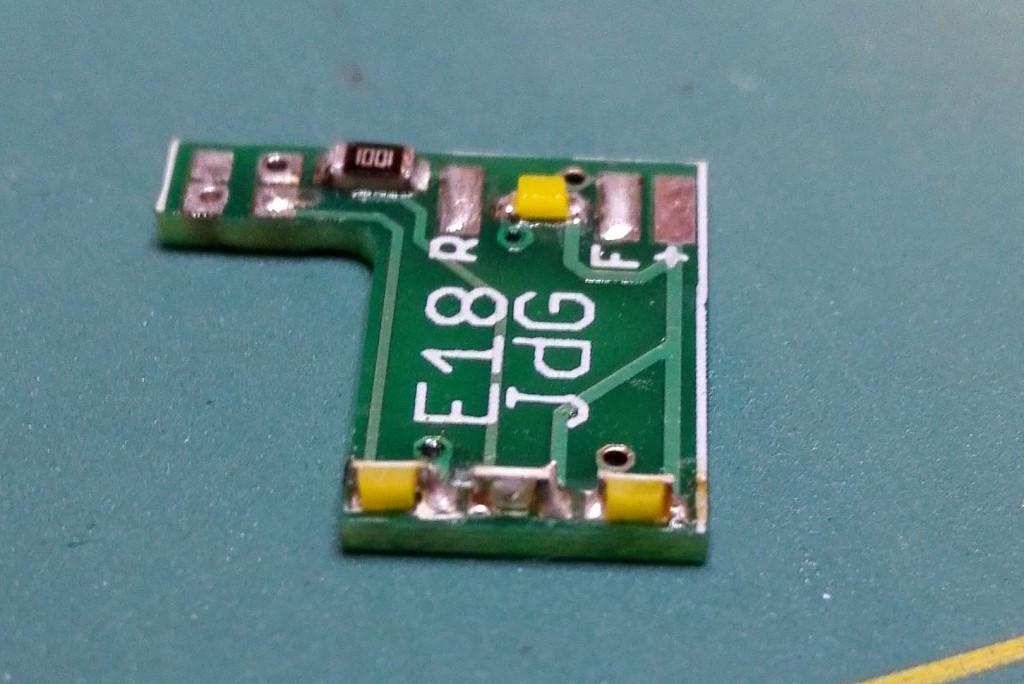

Op de foto is te zien dat er nog twee weerstanden ontbreken, die zijn later alsnog toegevoegd.
Het soldeerwerk heb ik zelf gedaan en was nogal een gepriegel met die 0603 ledjes, die op z'n kant gesoldeerd moesten worden.
De achterste led schijnt omhoog, direct in de lichtgeleider voor het top frontsein.

De E19 12 was al eerder omgebouwd met een msd decoder en nu zijn dus de front en sluitseinen aan de beurt.
Hieronder de bestaande situatie, met het wel bekende 19 Volt lampje.


En hieronder ,met het led printje op de plaats van het lampje.


Wordt vervolgd.

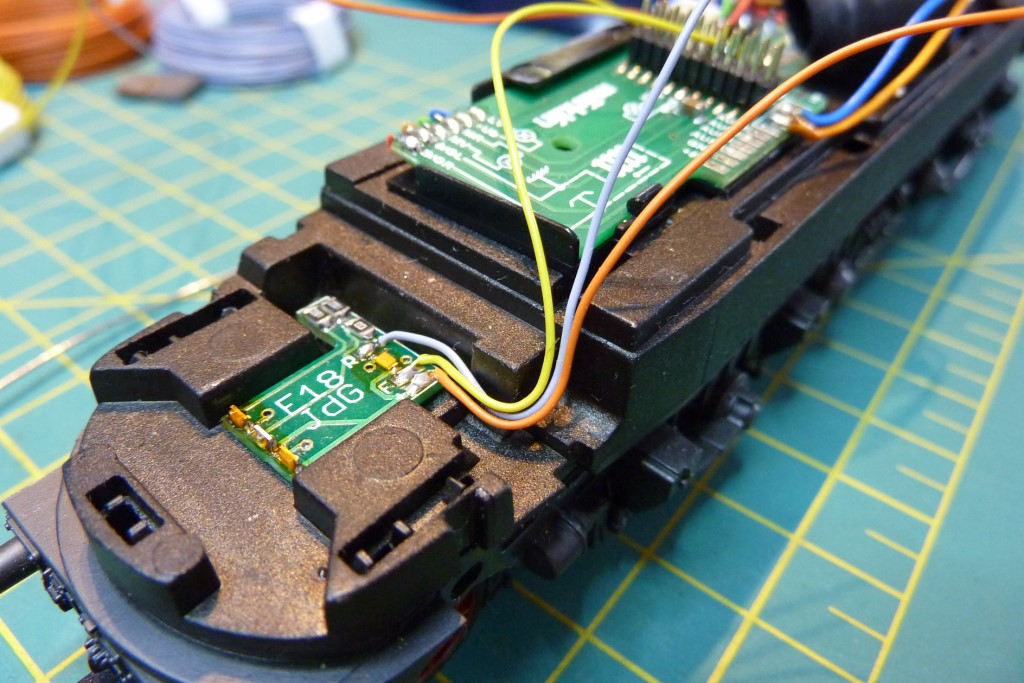

Hieronder nog een voor aanzicht van de ledprint in het loc chassis.

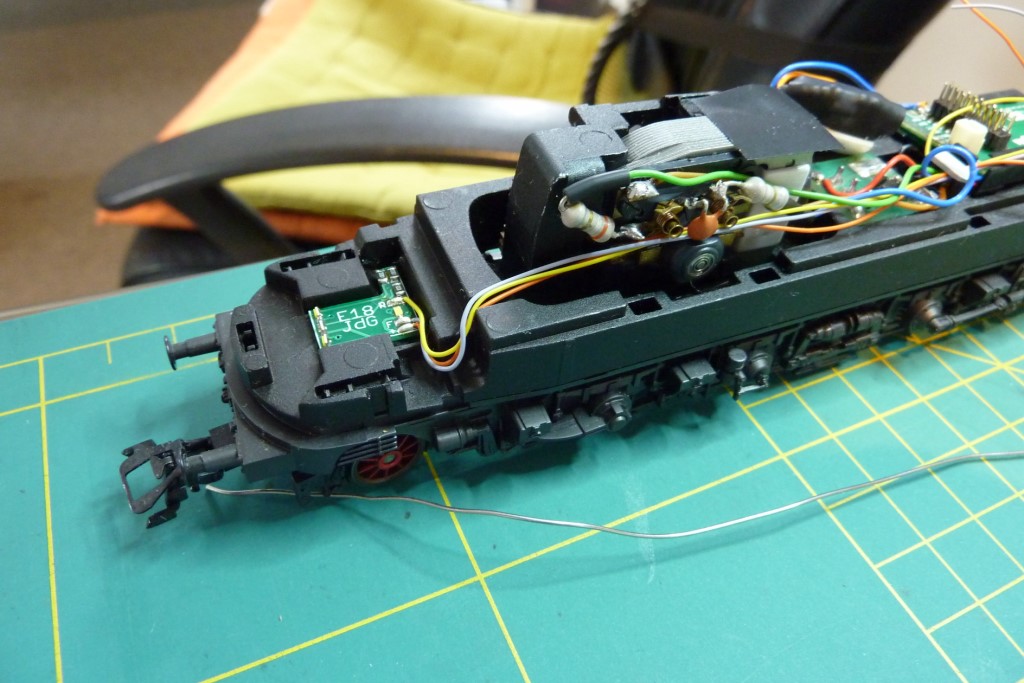

Annsluitdraden op de ledprint en vast geplakt met 3M VHB dubbelzijdige tape.
In het chassis is een uitsparing aanwezing voor de bedrading door te voeren, anders knelt deze met het machinisten interieur.

En

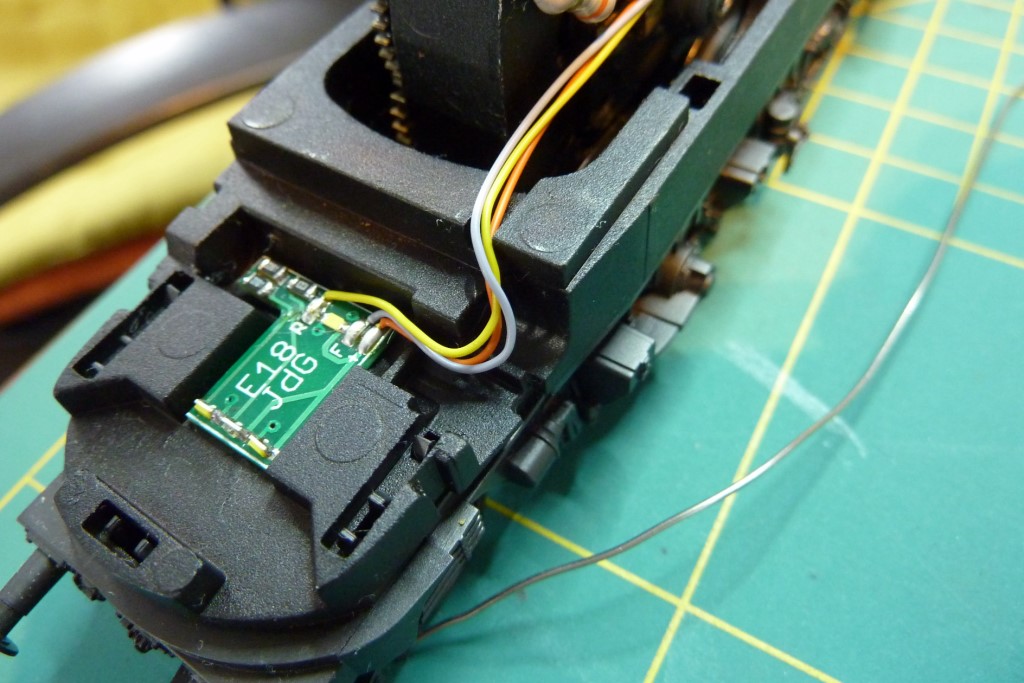

En aan de motorzijde (excuus voor de wazige foto), ook met uitsparing voor de bedrading.

En.


Dan de licht geleider, die moet worden ingekort en dat is voor sommigen misschien een eng klusje, maar dat valt reuze mee, mits je de juiste gereedschappen gebruikt.


Ingeklemd in een mini bankschroef en met inkepingen voor de zaagsnede.


Een goede maat is om ongeveer 2mm vanaf de oksel te zagen.

En dan de zaag erin.


Ik gebruik hiervoor een Atlas super saw.


Daarna ontdoe ik de geleider van bramen en schuur de gezaagde kant op met nat schuurpapier P800 (geen foto).
Vervolgens polijst ik met polijst pasts van Valma Kleener, ik had hier nog een blik van staan en die is wsl al meer dan 20 jaar oud.
Ik doe een beetje pasta op een schoon en vlak deel van de snijmat en draai de geleider er in rond.


En het resultaat is voldoende om het licht goed door te laten.

Nou, laat dan maar branden die hap. Ik benieuwd Ad!

Dat ziet er goed uit Ad.

(Ouderdom sloeg toe)

  Hans, dat gaat gebeuren.

Hieronder op de foto zijn de lichtgeleiders weer op hun plek aangebracht.
Je moet de geleider eenvoudigweg weer in de gaten van de kap duwen, maar wel voorzichting, want ze zijn wel wat kwetsbaarder geworden.

cabine 2


cabine 1


Het geheel.


Frontsein.


En het sluitsein.


Het rood van het sluitsein komt op de foto vrij flets over, maar is in werkelijkheid echt mooi rood.
Er is geen lekkage van licht op het topsein te zien.

De witte leds zijn warm witte leds, maar bleken veel te wit te zijn en heb ik ze met gele led lak behandeld.
Alleen zijn de kleuren nog niet 100% gelijk, dus daar moet ik nog aan tunen.
Die led lak is overigens lastig aan te brengen, maar met een hol buisje (van een wattenstaafje) lukt dat veel beter.
Door de capillaire werking zuigt het buisje een kleine hoeveelheid vloeistof op en die kun je dan makkelijk op de ledjes laten vloeien.

Oh, ja, met dank aan John voor het ontwerpen en leveren van de led printjes.
