Re:Caponordtraveller baan. FCS - rijdraad in klimspiraal , allright
Citaat van: Tilly op vrijdag 04 november 2011, 21:50:32
Steven,

zou kunnen, dit heb ik ook nog nooit geprobeerd. Hoe diep moet zo'n sleufje eigenlijk zijn? 2mm?

Groetjes, John

John,

ik vermoed inderdaad 2mm, dat zal voldoende zijn.
1 mm band en dan nog 1 mm opvulmiddel.

Steven
Brug idee: ' te maf ' of ' doen ? '
caponordtraveller
gast

Brug idee: ' te maf ' of ' doen ? '
Hoi allen,

om mijn reeds gebouwd klimspiraal aansluiting te geven op het geheel, had ik het volgende in gedachten.

Dubbelsporig spoor via een brug (vermoedelijk iets in het genre van rond de Maas streek in België)

Nu had ik al enkele jaren een lineaire actuator liggen, ik wilde eens polsen naar jullie meningen  :P

Ze gaat wel heeeeeeeeeeeeel traag op en neer ....
..........ondertussen kan je gemakkelijk pc opstarten en Koploper ....  >:-D >:-D >:-D

Boogbrugje had ik nog liggen van een eerdere test  ;)

http://www.youtube.com/watch?v=2-1oNudFyHI&feature=feedu

Wat denken jullie ?

Groeten
Caponordtraveller - Steven.
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Pffff, wat duurt dat lang! (Zzzzz)
Kan je niet wat meer power achter dat ding zetten? :P

Met vriendelijke groet,
Lukas Goes
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Beetje brug gaat best rustig open. Denk niet dat ik er iedere keer op zou wachten  :D
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Steven,

gaaf en strak B) Ik zou alleen kiezen voor een ander type brug ;)

Nog even terugkomen op die magneet band. Zou het niet mogelijk zijn om deze gewoon bovenop de multiplex te plakken en daar bovenop een wegdek van 2mm gips gegoten in mallen zoals bv Arie (dolphin) gemaakt heeft?

Groetjes, John
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Lid sinds: 2010

Beter één module klaar, dan hele baan nooit af...

offline
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Leuk, en als je even wacht zie je uiteindelijk ook de beheerder van de brug... >:-D

Maar wat een grote slag heeft dat ding. Hoeveel gewicht kun je daar mee de hoogte in brengen? Heb je een linkje naar technische specificaties?

Ik vind het een mooie oplossing!  :thumbup:
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Zie eens hier: http://www.modulebaan.comze.com/index.php/projecten/zelfbouw/automatische-brug-met-motor
Zeker niet te maf, doen! Kan je de treinen laten stoppen omdat de brug open is...
Is ook zeer leuk :)


groeten Dylan
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Lid sinds: 2011

bezig met een module en de grote baan

offline
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
zeker niet te maf.

ik vind het juist leuk

het mag eigenlijk wel iets sneller.

gr john
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Lid sinds: 2009

Stadsbahn aan de Mosel, epoche 1/2

offline
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Het lijkt de brienenoord brug wel  8o 8o 8o, hij gaat zoals gezegd wel erg langzaam, kun je hem niet wat opvoeren  :D ;) vr gr Arie
nb Ik volg je bouwwerkzaamheden weer met veel plezier.
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Lid sinds: 2009

Leuke dag in het Spoorweg museum

offline
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
je kunt die actuator ook iets meer spanning geven....

Gr Ruud
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: Lukas op vrijdag 04 november 2011, 22:14:19
Pffff, wat duurt dat lang! (Zzzzz)
Kan je niet wat meer power achter dat ding zetten? :P

Met vriendelijke groet,
Lukas Goes

Hoi Lukas,
hij gaat gegarandeerd OUT bij een hogere spanning.
Er zit een spannings blokkering op.

Ik probeer deze week de juiste spanning te vinden en een gesatibiliseerd voedingsgedeelte te voorzien.

Groeten
Caponordtraveller - Steven.
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: Tilly op vrijdag 04 november 2011, 22:43:49
Steven,

gaaf en strak B) Ik zou alleen kiezen voor een ander type brug ;)

Nog even terugkomen op die magneet band. Zou het niet mogelijk zijn om deze gewoon bovenop de multiplex te plakken en daar bovenop een wegdek van 2mm gips gegoten in mallen zoals bv Arie (dolphin) gemaakt heeft?

Groetjes, John


Dag John,

ik denk eraan om eens alles uit te werken in lagen kartonnen.
Met daarin de verschillende draden en magneetband ingewerkt.
De Faller grijze wegdek verf is voldoende sterk om een goede toplaag te bieden op de karton.
Ondertussen ben ik dit aan het testen.

Plezier ook met je mallen, ze zien er goed uit !  :thumbup:
Steven

Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: ernstcramer op zaterdag 05 november 2011, 11:35:52
Leuk, en als je even wacht zie je uiteindelijk ook de beheerder van de brug... >:-D

Maar wat een grote slag heeft dat ding. Hoeveel gewicht kun je daar mee de hoogte in brengen? Heb je een linkje naar technische specificaties?

Ik vind het een mooie oplossing!  :thumbup:

Dag Ernst,

het is inderdaad een krachtig ding, bij een verkeerde montage vroeger eens, tilde hij zeker 30kg op  8o
Ik heb er even de gegevens van de constructeur bij gehaald :

         Aumüller Aumatic GmbH - Steinere Furt 58a - 8900 Augsburg.
Dit model heeft een slag van 500mm.

Groeten Caponordtraveller - Steven.
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: minitreintje op zaterdag 05 november 2011, 16:41:54
Zie eens hier: www.modulebaan.comze.com/brug.html
Zeker niet te maf, doen! Kan je de treinen laten stoppen omdat de brug open is...
Is ook zeer leuk :)


groeten Dylan

Hoi Dylan, ik overweeg het soms zwaar om over te gaan op een deftige servo, ... testen lopen nog, ik probeer eerst met deze  ;)

Groeten
Caponordtraveller - Steven
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: dolphin op zaterdag 05 november 2011, 19:17:24
Het lijkt de brienenoord brug wel  8o 8o 8o, hij gaat zoals gezegd wel erg langzaam, kun je hem niet wat opvoeren  :D ;) vr gr Arie
nb Ik volg je bouwwerkzaamheden weer met veel plezier.

Hoi Arie,

lang geleden  ;) , opvoeren : ik zoek er voor het ogenblik naar een oplossing, echter liggen er hier een hoop lopende projectjes die allen wat tijd vragen  :?

Groeten
Caponordtraveller - Steven
Re:Caponordtraveller baan.
caponordtraveller
gast

Re:Caponordtraveller baan.

Hoi allen,

ondertussen de laatste weken verder gewerkt aan de afwerking van het klimspiraal :



de reedcontacten voor het FCS Faller Car Systeem, werden ingebouwd.


de reedcontacten ingebouwd in het wegdek.


Overzicht van het klimspiraal in test mode  :D ;)


morgen meer,

Groeten
Caponordtraveller - Steven.
Re:Caponordtraveller baan.
Hallo Steven,

Dat ziet er strak uit, ben benieuwd hoe alles straks rijdt op je klimspiraal.
Wat is de hoogte van je klimspiraal?

Gr.
Piwie.
Re:Caponordtraveller baan. Brug idee ' te maf ' of ' doen ' ????
Citaat van: caponordtraveller op zaterdag 19 november 2011, 22:15:38
Citaat van: Lukas op vrijdag 04 november 2011, 22:14:19
Pffff, wat duurt dat lang! (Zzzzz)
Kan je niet wat meer power achter dat ding zetten? :P

Met vriendelijke groet,
Lukas Goes

Hoi Lukas, hij gaat gegarandeerd OUT bij een hogere spanning. Er zit een spannings blokkering op.

Oh, ok.
Re:Caponordtraveller baan.
Hoi Steven,
Dat ziet er netjes uit. Nooit over nagedacht want ik was me niet bewust vann het feit dat het meer Reed-contacten werkte. Je bouwt erg netjes  :thumbup:

groet,
Michiel
Re:Caponordtraveller baan.
caponordtraveller
gast

Re:Caponordtraveller baan.

Hallo,


het FCS klimspiraal wegdek werd geschilderd in de grijze Faller verf.
Deze is een goed dekkende en elatische verf. Werk eigenlijk aangenaam  :)

De vangrails werden daarna met TEC7 aan de houten rand gekleefd.
Waarom vraag je misschien af ?
* Om geen krassen op de FCS voertuigen te hebben.  :?


Ondertussen veel test rijden en afregelen van de draadeinden.
De module is zo lang mogelijk mobiel geweest om gemakkelijk er aan te kunnen werken.


Klimspiraal in zijn doorsnede, met dus bovenaan de ingang en twee verdiepingen zakken  :D


Groeten
Caponordtraveller - Steven.
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Hoi Steven,

heel netjes weer :thumbup:

Groetjes, John
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Ziet er allemaal strak en netjes uit :-)

om nog even terug te komen op die lineaire actuator: ik vind dat die wel héél traag gaat ...
Welke type actuator is dat ? (allée, als die van jou tenminste even traag gaan)

Ik gebruik sat-actuators, gaan niet héél snel, maar toch minstens 2x zo snel als die van het filmpje.
Ze werken op 36V, en er zitten eindstoppen op.
Ik ben zelf ook bezig met zoiets te bouwen. (een actuator aan elke kan van m'n bietschtal brug)


succes nog,
Kris
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Machtig é maatje  8o
Wou dak ook al zo ver was  ;)

Grtz
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Citaat van: sn00zerman op maandag 21 november 2011, 13:21:35
Ziet er allemaal strak en netjes uit :-)

om nog even terug te komen op die lineaire actuator: ik vind dat die wel héél traag gaat ...
Welke type actuator is dat ? (allée, als die van jou tenminste even traag gaan)

Ik gebruik sat-actuators, gaan niet héél snel, maar toch minstens 2x zo snel als die van het filmpje.
Ze werken op 36V, en er zitten eindstoppen op.
Ik ben zelf ook bezig met zoiets te bouwen. (een actuator aan elke kan van m'n bietschtal brug)


succes nog,
Kris

Dag Kris,

mijn type is zeker 10 jaar a 15 jaar oud.
Ik heb even de link erbij gehaald van de huidige versie.
In het filmpje op 12V DC heb laten lopen.
Bij eerdere testen op een 24V DC voeding sloeg hij telkens onwillekeurig af   :(
Ik heb geen weet wat intern de relais doet afslaan. Je hoort een klik van de relais en dan slaat hij af.

De link : http://www.aumueller-intern.de/de/upload/dokumentation/datenblaetter/53-0-0-10-8%20-%20Datenblatt%20Data%20Sheet%20LKS%2098.zip

Soms denk ik om een servo te gebruiken, voor mijn brug, maar wil eerst alles op deze actuator zetten om het te laten lukken.

off topic : Knap werk doe je ook thuis, ik volg ook je topic hier op het forum.  ;)
Succes ook met je gezondheid, want dat is het belangrijkste, ik heb ook al een kwakkel jaar achter de rug  :?
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Citaat van: dries op maandag 21 november 2011, 19:33:38
Machtig é maatje  8o
Wou dak ook al zo ver was  ;)

Grtz

Ah volgend jaar kan je starten in je nieuwe stek,     maat !      ;)

Ik zal je dan op weg helpen met je constructie   >:-D

Groeten
Caponordtraveller - Steven
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Dit is wel een heel mooi draadje om te blijven volgen
Ga zo door Steven ik blijf je volgen
En ik kan er nog wat van leren en zeker om die brug straks te gaan maken ook bij mij  ;)
En die klimspiraal ziet er ook heel mooi uit  :thumbup:
Re:Caponordtraveller baan : Faller Car klimspiraal ingebouwd dit weekend !
Hallo,


aan allen allereerst een goede kerst !!!!!

Voor het eerst sedert weken terug tijd om aan de modelhobby te werken  :)

Het is de max, een ganse week doe ik echt niets anders  :thumbup:



De voeding is gemaakt voor mijn lineaire actuator en leverd een perfecte 24v DC spanning.
De actuator gaat nu als een trein  >:-D >:-D

Binnenkort weer eens een deftige foto update,

wordt vervolgt ,


Steven .
Re:Caponordtraveller baan : een ganse week bouwen, de max !!!!
Topic gevonden, en had ik al eens gezien en al eens iets in geschrijven.  :P

Maar nu zal ik he zeker blijven volgen "buurman"  ;)

m,v,g
Ps,
Fijne feestdagen

TGVke/Dieter
Caponordtraveller baan... HO-Profielhoekje.
Hallo,


iedereen heeft het wel eens voor, ... latjes, strookjes en dergelijke die je nog niet wil weg gooien...

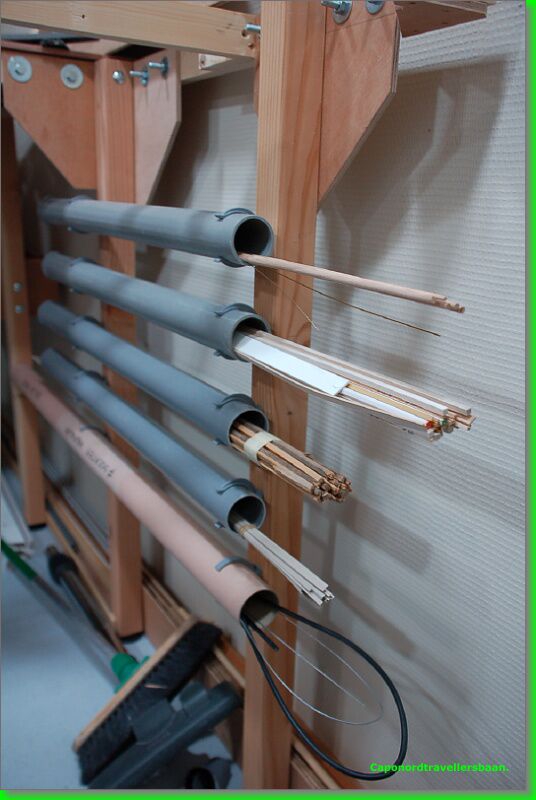

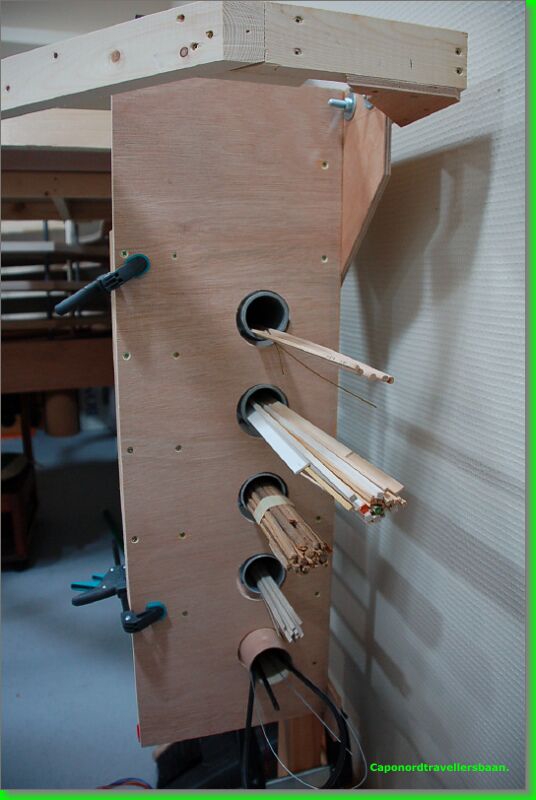

Voor mijn HO-profielen  :P werd een klein rekje gemaakt ...

Buisje van 50mm op een lengte van een kleine 70cm gezaagd, stops erop en klaar .

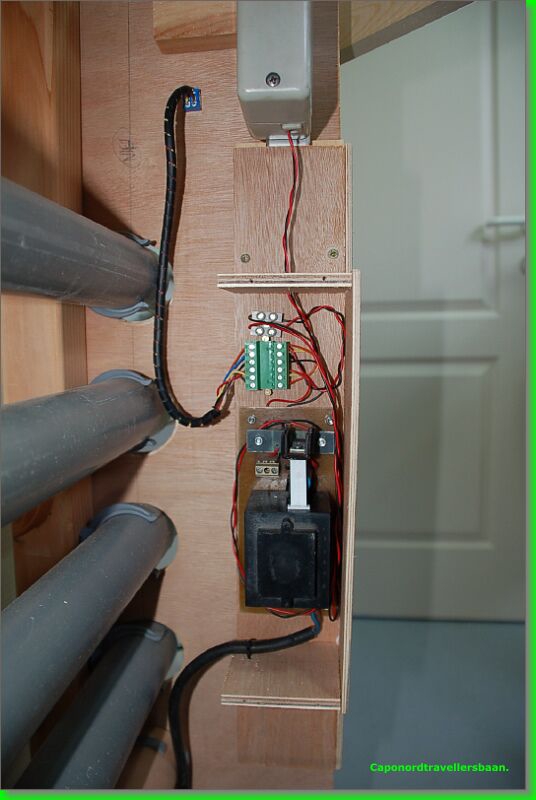

Ondertussen een stevige bevestiging gezocht voor de lineaire actuator.
Op dezelfde steunpaal werd meteen een multiplex plaat(je) bevestigd om de actuator op te hangen.


Dit probleem is ook nu van de baan, de voeding 24 DC zal hier dicht bij kunnen op gehangen worden.  Een schakelaar die de brug zal laten stijgen en dalen wordt hier ook in de buurt bevestigd.

Tot binnenkort,
Steven .
Re:Caponordtraveller baan....
Verdikke, dat ik daar niet zelf ben opgekomen. Geniaal dat opbergsysteem, 'k ga er zo eentje nabouwen als ik je idee mag pikken  >:-D.
Re:Caponordtraveller baan....
Lid sinds: 2008

There is no place like 127.0.0.1

offline
Re:Caponordtraveller baan....
inderdaad, goed gevonden :-)

Ikzelf gebruik PVC-buis om m'n rollen met draad op te steken :)


groeten,
Kris
Re:Caponordtraveller baan....
Knap gevonden  :D
Hoe lukt het met je fc systeem?

Greetz
Re:Caponordtraveller baan....
Ga vooral zo door!  :thumbup:
Re:Caponordtraveller baan....
caponordtraveller
gast

Re:Caponordtraveller baan....
Hallo,

een goedeavond,

@Sattrickske: niet gepattenteerd, dus kopiëren dus  :D
@Kris : ook een idee, maar gebruik een Wurth kabel afroller  ;)
@ Dries : FCS heel traag, maar ... ik ben bezig op een Styrodur  (Basf) plaat een test track aan het maken, eerste boogstraal van 12 cm was wat te klein, dus nu testen met een 14 cm boogstraal, gaat al een stuk beter , maar nog niet ideaal, ik maak dan eens een filmke.
@Robbert : we zitten niet stil ...  ;)

Re:Caponordtraveller baan....
caponordtraveller
gast

Re:Caponordtraveller baan....
Hallo,

de komende foto's zullen er enkele zijn van het boven frame.
Dit raakt stilletjes aan dicht gebouwd.
Boven het klimspiraal van de FCS komt dit stuk.

Hierop komt later een klein afstelspoor en het spoor dat richting de hijsbare brug gaat.

Eerste test met Isomo snijder zie je op de voorgrond ...  B)
Oefenen heiligt de meester ...  8o



Ondertussen staan de opstelsporen zo goed als leeg ...
De laatste gaan er morgen ook af, terug in de doos voor een tijd ...  :O


Tot binnenkort,
Steven
Re:Caponordtraveller baan.... frame op 0 niveau, yes !
Hallo Steven,

Mooi hoor; Ik volg je wel  :P


groet, Michiel
Re:Caponordtraveller baan.... frame op 0 niveau, yes !
Hoi Steven,

ik ga binnenkort ook aan de slag met een snijder, lijkt mij leuk werk.

De sporen liggen trouwens niet kaarsrecht, valt me een beetje tegen van je :D

Groetjes, John
Re:Caponordtraveller baan.... frame op 0 niveau, yes !
Hoi Steven,

Mooi hoor, ziet er strak uit!

Groet,
Paul
Re:Caponordtraveller baan.... frame op 0 niveau, yes !
Citaat van: Tilly op woensdag 11 januari 2012, 10:26:51
De sporen liggen trouwens niet kaarsrecht, valt me een beetje tegen van je :D
Groetjes, John


Machtig !!! ;)  ik zoek nog altijd een leverancier van je zwarte ondergrond platen op een geluidsarme bevestiging te creëren  :D :D

Frame op 0 niveau, yes !
caponordtraveller
gast

Frame op 0 niveau, yes !
Hallo,

Het volgende stuk frame begint ook zijn ruwe vorm te krijgen.  :)

Op dit gedeelte komt het (hoofd) station te liggen, met de perron sporen.

De module werd gewijzigd ten opzichte van de eerste plannen, om de Faller Car autootjes door een leuker geheel te laten te rijden.  De volgende plaat voor de FCS faller car ligt klaar om de stuurdraden en de rijdraad in te frezen....

Hopelijk heel binnen kort eens hieraan doorwerken, wordt rap eens uitgesteld...  8o



Groeten Caponordtraveller - Steven
Re:Caponordtraveller baan....
Citaat van: caponordtraveller op dinsdag 10 januari 2012, 22:26:59
@Sattrickske: niet gepattenteerd, dus kopiëren dus  :D

Aiaiaiai, zo gaat ge nooit rijk worden hé  >:-D
Re:Caponordtraveller baan.... frame op 0 niveau, station gedeelte... een indruk,
Dat ziet er imposant uit zeg. Kan niet wachten op de scenery....Oh er moet eerst nog rails op. :D

Gr. Peter
Frame op 0 niveau, depot gedeelte... een indruk,
Hallo,

het volgende stuk houten frame is ook ruwweg klaar en gemonteerd in de baan.  :)

Op dit gedeelte komt een klein depot dat eigenlijk aan het groot station vasthangt.

De bocht zal een mooie glooiing nemen en afgewerkt worden met scenery.

Langs de kant van de grote vitrine, zal de achterwand iets lager worden.

De vitrine mocht iets hoger gezeten hebben...  :?

Een foto ...



groeten Steven
Re:Caponordtraveller baan.... frame op 0 niveau, nog een stukje erbij ....
Hallo Steven,

Dat ziet er weer goed uit.

Gr.
Piwie.
Voeding 24v voor lineaire actuator opgehangen.
Hallo,

Gisteren de tijd genomen om de voeding in een simpele behuizing te monteren onder de baan.
De actuator hangt er achter.  (grijs gedeelte) hij loopt nu op de 24V als een zonnetje  B)
Ik maak er eens een filmke van  ;)


Groeten
Caponordtraveller - Steven
Handig af teken middeltje .
caponordtraveller
gast

Handig af teken middeltje .
Meer uitleg hoeft niet  :D



groeten
Caponordtraveller - Steven.
Re:Caponordtraveller baan.... handig af teken middeltje ...
mooi mooi   :thumbup:

grtjs
Re:Handig af teken middeltje .
Citaat van: caponordtraveller op zondag 15 januari 2012, 17:53:05

Meer uitleg hoeft niet  :D


Moet er niet een lok voor? Nu moet je het karretje zelf duwen. ;)

Gr, Ben.
Re:Handig af teken middeltje .
Citaat van: Spoorman op zondag 15 januari 2012, 19:13:08
Citaat van: caponordtraveller op zondag 15 januari 2012, 17:53:05

Meer uitleg hoeft niet  :D


Moet er niet een lok voor? Nu moet je het karretje zelf duwen. ;)

Gr, Ben.

Nee, karretje is geleverd met houtwormen die hem voortduwen,  :P Leuk ding trouwens.

Ben erg benieuwd naar de rijdende autotjes dalijk.

Gr. Daan
Frame van de kleine goederen depot ....
Op dit stuk komt later het goederen depot, met diverse aftakkingen voor het lossen van goederen.



groeten

Caponordtraveller - Steven.
