een keerlus waar ik niet uit kom...

Jurginho

gast

een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 16:39:36

Ik heb een vraagje,
Ik heb een c-rail ovaal van 220x100, en nu wil ik diagonaal een keerlus, dwars over de baan laten lopen. Nu heb ik al wel gezocht hierop, maar kan niet vinden wat ik zoek.
Laat ik het proberen uit te leggen.

Je begint met 6 x 24130 voor de bocht, normaal zie je dat de keerlus daar verder buigt, maar ik wil daar een normale wissel inleggen, zodat je rechtdoor, maar ook diagonaal terug kan rijden.

Ik hoop dat het een beetje duidelijk is, bedankt voor de antwoorden.

Re:een keerlus waar ik niet uit kom...

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 16:47:03

Laatste wijziging: vrijdag 26 juni 2009, 16:49:55 door Rieske

Re:een keerlus waar ik niet uit kom...

Jurginho

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 16:51:16

Nee, dat is dus net niet wat ik bedoel, het moet enkelbaans lus zijn, met bovenin een wissel

Re:een keerlus waar ik niet uit kom...

Gijs

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 16:55:32

Hallo Jurginho, hier een aantal railplannen misschien zit er wat tussen
Groeten,
Gijs

http://www.marklin.nl/support/support-pdfs/602653Baanontwerpen_Marklin_C-rail.pdf

Re:een keerlus waar ik niet uit kom...

Jurginho

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 17:02:38

Laatste wijziging: vrijdag 26 juni 2009, 17:07:19 door Jurginho

En dan de rode lijn, dat bedoel ik, kan iemand me helpen?

Re:een keerlus waar ik niet uit kom...

Gijs

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 17:11:24

Dat heel simpel, alleen heb je daar ruimte voor nodig en twee linker wissels.

Re:een keerlus waar ik niet uit kom...

Jurginho

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 17:18:37

Het kan dus niet zoals ik het getekend heb? relatief kort zeg maar?

Re:een keerlus waar ik niet uit kom...

AlbertJan

Speciale Gast

Lid sinds: 2006

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 17:20:37

Laatste wijziging: vrijdag 26 juni 2009, 17:24:27 door AlbertJan

Hallo Jurginho.
Zoals jij het wilt kan het helaas niet!

Het gebogen stuk van een normale rechte wissel past, jammer genoeg, niet i.p.v. 24130, vandaar ook de tegenbocht 24224.
Dit probleem had ik ook (zie draadje http://forum.3rail.nl/index.php?topic=4068.msg48215#msg48215)
Je moet of je bocht veranderen of toch maar een beetje wringen!

Veel succes.
Vriendelijke groeten,
AlbertJan.

Re:een keerlus waar ik niet uit kom...

Laurent

Speciale Gast

Lid sinds: 2007

Treinen rijden op rails, niet op tijd!

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 17:40:49

Helemaal goed uit komt het niet, maar met de juiste railstukken en iets wringen kom je een heel eind!

Die 24236 en die 24094 moeten ook te vervangen zijn door 172 en 188's maar die ben ik even kwijt. Verder vond ik dit het mooiste uitkomen

Re:een keerlus waar ik niet uit kom...

Jurginho

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 19:09:19

Ok Heren, badankt voor de info, raar eigenlijk dat het niet kan, je zou toch zeggen dat zo'n baan leuk is voor een startset o.i.d....

Kan het wel als je de keerlus langer maakt?

Want dan wil ik vragen aan degene die goed zijn met wintrack of ze voor mij dan dit kunnen maken zonder passtukjes, want die heb ik geen. de totale lengte mag 220 zijn.
Alvast bedankt

Re:een keerlus waar ik niet uit kom...

kenny1647

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 20:15:48

Wintrack kun je gratis afhalen en je leert het snel .
Gr kenny

Re:een keerlus waar ik niet uit kom...

Hendrik_marklin

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 22:04:13

Hallo,

Het kan wel als je maar zorgt dat de railsstukken die tegenover elkaar liggen van in dit geval radius2 zijn (heb ze even rood gekleurd)

Je zult helaas wel 4 passtukjes moeten gebruiken op deze oppervlakte van je plaat

mvg
Henk

Re:een keerlus waar ik niet uit kom...

M75

Lid sinds: 2008

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 22:34:21

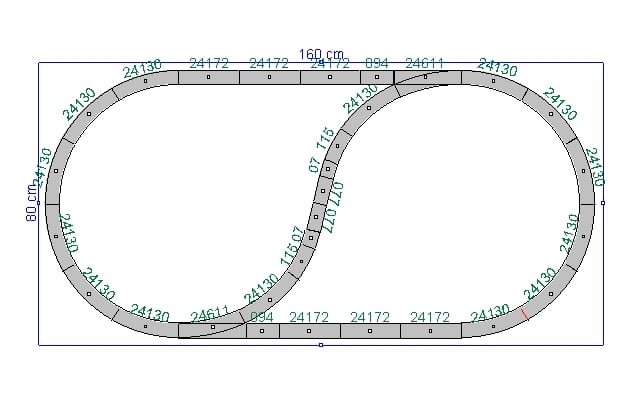

Dit is volgens mij de kortste manier.
Als je nog kleiner wilt, stap dan over op spoor Z.

Het voordeel van dit plan is dat het sluitend kan.
Het nadeel is het gebruik van (enkele) passtukjes.

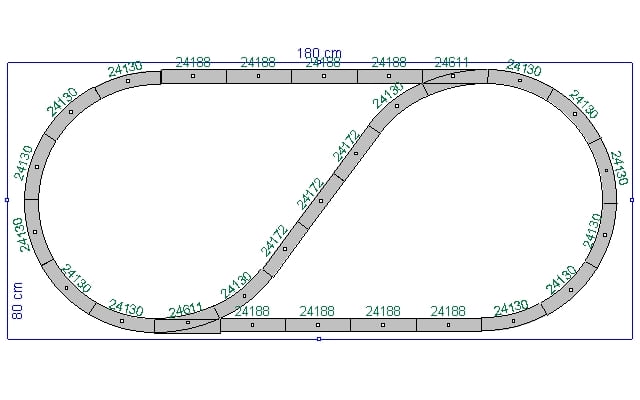

In het onderstaand plan zijn geen passtukjes gebruikt.
Met WinTrack lukt het om dit plan sluitend te krijgen. Of dit in de praktijk makkelijk kan, zou je moeten proberen. Ik heb geen ervaring met C rails.

Ik hoop dat je er wat aan hebt.

Rob

Re:een keerlus waar ik niet uit kom...

Henk K

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: vrijdag 26 juni 2009, 22:58:51

Ik vond deze erg voor de hand liggen,...

Re:een keerlus waar ik niet uit kom...

BR53

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 00:13:49

Citaat van: AlbertJan op vrijdag 26 juni 2009, 17:20:37
Hallo Jurginho.
Zoals jij het wilt kan het helaas niet!
Het gebogen stuk van een normale rechte wissel past, jammer genoeg, niet i.p.v. 24130, vandaar ook de tegenbocht 24224.
Dit probleem had ik ook (zie draadje http://forum.3rail.nl/index.php?topic=4068.msg48215#msg48215)
Je moet of je bocht veranderen of toch maar een beetje wringen!

Veel succes
Vriendelijke groeten,
AlbertJan.

Hallo hallo hallo Albert Jan e.a.

Het kan wel... Je moet alleen de wissel aanvullen met een 06 bochtje. Dat maakt samen een 24230.
Moet je tegenover deze boicht ook ergens een 24230 gebruiken om te compenseren.

Gr
Arjan

Re:een keerlus waar ik niet uit kom...

hermanus

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 08:38:38

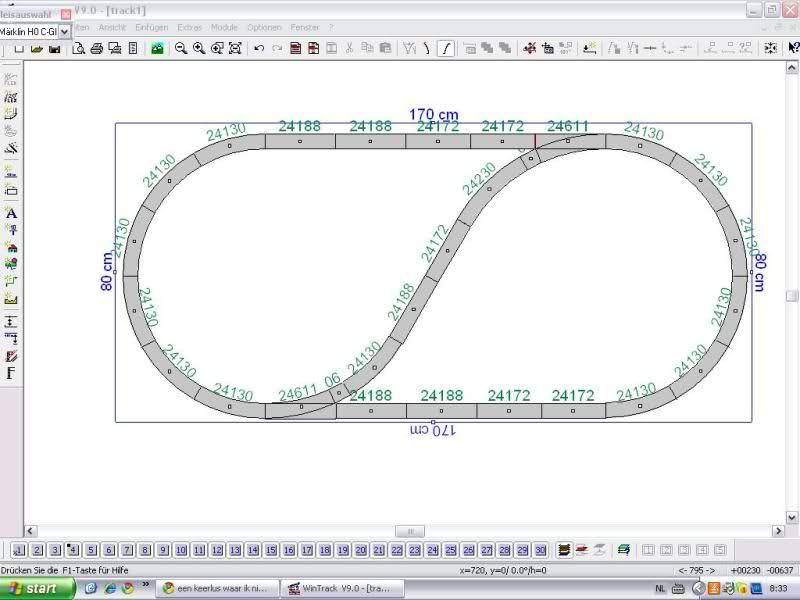

hallo

ik kom hier op uit

groet manus

Re:een keerlus waar ik niet uit kom...

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 08:54:38

Maar wat heb je nodig als je een dubbele keerlus wilt?
Want bij de tot nu toe getoonde oplossingen kun je maar 1 keer keren of je moet hem in z'n reverse zetten.
M.a.w. je zult een engelse wissel moeten toepassen.
Bij de enkele keerlus schrik al behoorlijk van de lengte die je nodig hebt om dit te kunnen verwezenlijken.
ben benieuwd wat je nodig hebt bij 'n dubbele keerlus

Re:een keerlus waar ik niet uit kom...

AlbertJan

Speciale Gast

Lid sinds: 2006

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 09:07:46

Citaat van: BR53 op zaterdag 27 juni 2009, 00:13:49
Het kan wel... Je moet alleen de wissel aanvullen met een 06 bochtje. Dat maakt samen een 24230.
Moet je tegenover deze boicht ook ergens een 24230 gebruiken om te compenseren.

Hoi Arjan.
Dat klopt helemaal, maar je radius wordt dan (iets) groter en deze (extra) ruimte heb ik niet.
Dus dan maar een klein beetje wringen toch?

Citaat van: Rieske op zaterdag 27 juni 2009, 08:54:38
Maar wat heb je nodig als je een dubbele keerlus wilt?

Ha die Ries.
Dat wordt dan 2 x de lengte van een enkele keerlus, dus 2 x 1.25 = 250 cm
Of je moet een hele ingewikkelde constructie bedenken, dan kan deze iets korter maar dan wordt deze ook weer breder!

Vriendelijke groeten,
AlbertJan.

Re:een keerlus waar ik niet uit kom...

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 09:17:51

Citaat van: Rieske op zaterdag 27 juni 2009, 08:54:38
Maar wat heb je nodig als je een dubbele keerlus wilt?

Citeer
Ha die Ries.
Dat wordt dan 2 x de lengte van een enkele keerlus, dus 2 x 1.25 = 250 cm
Of je moet een hele ingewikkelde constructie bedenken, dan kan deze iets korter maar dan wordt deze ook weer breder!

Vriendelijke groeten,
AlbertJan.

Duidelijk zo had ik nog niet gedacht, jij gooit een bocht eruit spiegelt het geheel.
Ik dacht ergens 'n engelse wissel te gebruiken, maar dat is in jouw situatie niet nodig

Re:een keerlus waar ik niet uit kom...

Henk K

gast

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 14:18:28

Deze dan:

Twee elkaar kruisende keerlussen. Is z'n beetje even groot als de vorige met 1 keerlus.

Re:een keerlus waar ik niet uit kom...

Rieske

Lid sinds: 2009

Wie is hier spoorloos ??

offline

Re:een keerlus waar ik niet uit kom...

Geplaatst Op: zaterdag 27 juni 2009, 14:22:45

Die is wel gaaf, als het tenminste past zonder, al te veel, wrikken.
Thanks voor de tekening. Duidelijk verhaal zo
