Mijn eerste baan - Roger

Gestart door Rosbrik vrijdag 26 december 2025, 14:19:35

0 leden en 4 gasten bekijken dit board.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Dat is echt een mooie optie die je daar voorstelt!
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Wat Wico tekent, alleen zou ik dan de keerlus linksonder naar de plek met de bak/emmer brengen. Je kunt dan met 70 cm langs het raam. Ik had bewust keerlus/helix getikt, want dit plan geeft je de mogelijkheid om vooralsnog te werken met een keerlus, maar ook - mocht het modelspoorvirus inslaan - aan één of beide uiteinden te kunnen werken met een helix.
En gebruik je een deel nog niet, dan kan het tijdelijk als werkplek dienen.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Ah!

Dus alleen de keerlus/helix in die verre hoek en dan een enkel spoor langs het raam naar de baan. Ik snap het nu.

Ik ga het allemaal laten bezinken. Vooralsnog denk ik dat een baan van 250 x 130 op wieltjes voor mij de beste keuze is. Als die af is en ik heb het virus helemaal te pakken dan kan ik altijd de boel slopen en herinrichten. Ik kan bij de bouw alvast rekening houden met een eventuele uitbreiding in de toekomst.
Re: Mijn eerste baan - Roger
@citaat "de boel slopen"  klinkt niet echt aardig  ;-)
Maar ik begrijp je. Sinds ik eind november 2023 terug het virus te pakken heb gekregen (ik was compleet vergeten dat ik een redelijke Märklin baan had meegebracht) heb ik eigenlijk niets anders gedaan, dan test banen gebouwd, om uiteindelijk bij versie 5 toch iets meer stabieler en permanenter te hebben opgesteld, MAAR: ook dat verhaal is nu weer voorbij: na een verhuis, ben ik momenteel bezig met VOORBEREIDINGEN om aan mijn versie 6 te beginnen, maar ook daar weer: niets permanent en altijd met een heropbouw in het gedacht.  (heropbouw klinkt toch beter dan "de boel slopen en herinrichten", toch...
Re: Mijn eerste baan - Roger
Citaat van: Rosbrik op maandag 05 januari 2026, 10:32:49Misschien moet ik wel beginnen met een tafel van 250 x 130 om de boel overzichtelijk te houden en niet teveel hooi op mijn vork te nemen.
Dat is de fout ik ik een aantal jaren terug gemaakt heb. Véél te hard van stapel gelopen en alle beschikbare ruimte vol gepland. Stevig met de kop tegen de figuurlijke muur gelopen. Tijdje stil gestaan en ben nu bezig met een plaatje plywood. Al cruypt dat bloet daer 't niet gaen en mach... (excuses voor het kromme Oudnederlands)
Re: Mijn eerste baan - Roger
 @citaat maar dat is toch prachtig, niet  :thumbup:
Al cruypt dat bloet daer 't niet gaen en mach
Re: Mijn eerste baan - Roger
Citaat van: Rosbrik op maandag 05 januari 2026, 14:32:45Al met al 8.5 meter lang, en met keerlussen en helixen.... Op deze manier groeit de ambitie maar door, ik denk dat het teveel wordt.

Je kan een baan in het midden van de ruimte plaatsen. Dan kan je met 1,30 meter diep een baan lengte van 5 - 6 meter maken. In het midden van de 1,30 meter breedte een achterwand. Dan kan je aan beide zijde van de middenwand een leuk iets ontwerpen. De treinen kunnen dan rondjes rijden. Zonder dat je precies de boel kan overzien.
Re: Mijn eerste baan - Roger
Gezien de kamer een lange rechthoek is, is dit de eerste vraag:
- Aangezien die RC vliegers maken je eerste hobby blijft: welke lengte van tafel heb je hiervoor nodig?
=> als je die lengte weet, weet je ook welke lange muur je het beste hiervoor kan gebruiken (de raam kant of die met de deur erin)

Dan is de volgende vraag: hoe vaak doe je die RC vliegers bouwen en hoe lang is zo een werkje bezig?
=> Treinen en scenery: van start tot finish zit je op een plaat te kijken die jaren in opbouw kan zijn.
=> dus die trein spullen opbergen is moeilijker aangezien dit spoor en scenery vast op de plaat zitten.

Nu even wat veronderstelling en eigen fantasie/oplossing:
Stel je kiest de muur zonder de ramen erin, mooi vlak zodat je een achtergrond prent kan zetten.
Met de muur gekozen te hebben kan je bijvoorbeeld in de ikea zo "standing desk" poten halen.
Hier kan je wieltjes onder zetten en standing desk wil zetten: hoger en lager zetten indien nodig.
Het tafelblad kunnen 2 Multiplexplaten opeen zijn zodat het sterk is.

Waarom deze standing desk? De trein plaat is altijd op een volgende hoogte (95cm tot 100cm) staande baan en leuk om te kijken.
Dus daaronderin heb je ongeveer 90cm, laat die standing desk zakken tot zijn laagste punt (63cm ongeveer).
Hierdoor heb je +/- 30cm om zelfs RC spullen te laten staan als je het even moe bent.
Een zwart gordijn rond de tafel van de treinen en je hebt al geen rommelzicht meer.
Wil je aan de RC werken, gordijn aan de treintafel open, RC tafel onder de treinplaat onderuit rollen en tegen de muur van de ramen plaatsen.
Stekker in het stopcontact en de desk gaat omhoog en de pret kan beginnen.



De muur met de erker, opbergkastjes (ikea heeft er zat, ik zou voor EKET) gaan, inliggende deuren, greeploos, wit en ziet er proper uit.
Onder de andere kant heb je al opbergruimtes, maar als je hier een treinplaat voor zet is het kruipen op de knieen geblazen.
Indien kruipen ok is en je hier spullen zet dat je nooit moet hebben (treindozen), de volgende brainfart.

Maak de treinbaan vanaan de deur tot in die hoek en dan dat kleine stuk, zo heb je een L vormige plaat .
De kleine plaat kan je dan gebruiken als "fiddle yard" om wat te rangeren en treinen te plaatsen, schaduwstation en je keerlus van je dogbone.

Dan is de lange plaat een mooi lang stuk waar je een trein kan laten tuffen door landschap.
Gezien je wat diepte hebt kan je achterin een paar parkeer sporen maken die wat verder met de dogbone verbind zo is het nooit een dood spoor.
Kleine paint sketch: zwart is de tafel en de muren.


Dan de volgende brainfart: voor het spoorplan, zou ik het volgende denken:
Met je een L plaat hebt, op het beentje van de L, twee niveau's maken, zo heb je een heus schaduwstation onderin.
Dit zorgt ervoor dat je met hoogtes en laagtes kan werken in je baan, zo is het geen "vlakke plaat" met spoor syndroom.

Dat spoortje dat op de hoofdplaat achterin loopt, kan dan hiermee verbonden worden..
Maar nu ben ik aan het dromen zonder plan.

Tot zover men brainfarts  :?
Re: Mijn eerste baan - Roger
Citaat van: ronaldk op dinsdag 06 januari 2026, 11:59:10
Citaat van: Rosbrik op maandag 05 januari 2026, 14:32:45Al met al 8.5 meter lang, en met keerlussen en helixen.... Op deze manier groeit de ambitie maar door, ik denk dat het teveel wordt.

Je kan een baan in het midden van de ruimte plaatsen. Dan kan je met 1,30 meter diep een baan lengte van 5 - 6 meter maken. In het midden van de 1,30 meter breedte een achterwand. Dan kan je aan beide zijde van de middenwand een leuk iets ontwerpen. De treinen kunnen dan rondjes rijden. Zonder dat je precies de boel kan overzien.

Hoi,


Ik ben ook RC vlieger, heb twee spoorbanen, een als N spoor, (staat al 10 jaar in mijn hobbykamer bij de vliegtuigen, kamer is 6 x 4 meter) en een 3 rail marklin H0 op zolder (afmetingen zolder: 8,5 x 4 meter). Mijn hobbyruimte herbergt iets van 30 vliegtuigen waarvan er 27 al jaren stilstaan. De grootste is een turbinebak van 2,5 meter en staat naast de treintafel. En eerlijk gezegd boeit me de treinhobby op dit moment meer als vliegen. Is een winterhobby.
Ben met de maerklin baan begonnen in 2020, simpel een ontwerp laten maken door speeltmettreintjes, eerst de schaduwstations gebouwd en daar zeer veel met plezier gereden met koploper als besturingsprogramma, is eigenlijk een groot ovaal in de vorm van een hondebot. Daarna (3 jaar geleden) de bovenbouw begonnen. Inmiddels liggen daar meer dan 40 wissels en een leuk trajekt, 3 jaar over gedaan en nog niet klaar. Rij elke dag en als het in de zomer te warm wordt ga ik vliegen of zeilen. perfekte kombinaties. Het is  gewoon mogelijk zonder veel (ruimte)problemen,
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Mr. Admiral en Frank,

Dank voor je gedachte spinsels - zeer gewaardeerd!

Ik denk alleen dat mijn ambitie vooralsnog niet verder zou moeten reiken dan een kleine, overzichtelijk baan die ik daadwerkelijk afbouw. Wanneer ik teveel hooi op mijn vork neem ben ik bang dat de motivatie in de benen zakt en er uiteindelijk niets van mijn tweede hobby terecht komt.

Ook moet ik rekening houden met mijn vrouw die ook graag wil beschikken over een stuk werkbank en het niet zit zitten als ik de hele kamer meteen vol zet met een treinbaan. En eerlijk gezegd vind ik het ook heel leuk als het onze gezamenlijk hobbykamer wordt.

Ik ga het voor nu echt houden bij een tafel op wieltjes van rond 250 x 130 cm. Hij wordt inderdaad wel wat hoger dan een werkbank.

Langs het raam hou ik dan voldoende ruimte over voor een werkbank van een meter of 3 - genoeg voor 2 werkplekken.

Bij de opbouw van mijn baan zal ik rekening houden met de toekomst. Ik kan later altijd besluiten om uit te breiden naar een U met spiraal en keerlussen. Maar dat wordt echt fase 2.

Groet!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
En in de tussentijd wel weer een nieuw bouwsel afgerond.

De watertoren bestaat nog steeds en ik heb mij dus laten inspireren door wat foto's van hoe hij er nu in het echt uitziet.

Mijn versie zou de watertoren eind jaren 60, begin jaren 70 moeten voorstellen. Dus wel met wat roest, maar geen grafitti.

Ik denk wederom goed gelukt en een mooie aanvulling!


Groet,

Roger
Re: Mijn eerste baan - Roger
De watertoren ziet er goed uit.

Lekker bezig! :)
Re: Mijn eerste baan - Roger
Prachtige bouwsels! mooi aan het weatheren geweestt.

Als je voor de plaat gaat van 250x130 kan je mooie landschappen maken, mijn baantje is ook zo opgemaakt.
Hier neemt het wel 2 kamers in dus inderdaad het kan (te) ver gaan.

Graag de volgende bouwsels!  :thumbup:  :thumbup:
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Dank MrAdmiral - en ik heb ook even naar jou baan gekeken. Erg mooi en ook origineel thema!


Door de aanmoediging ook weer tijd gevonden voor het maken van een nieuw bouwsel.

Ditmaal een nieuw gekochte bouwdoos. Ik vind die bouwdozen behoorlijk prijzig maar ik begrijp het wel. De kwaliteit van de kit was veel beter dan die vorigen. De passing is uitstekend.

Ik heb 3 uur besteed aan het verven en vervolgens rustig in anderhalf uur de boel in elkaar gezet.

Volgend project wordt een bouwkraan of een loods, maar eerst maar weer een vrije avond vinden.

Groet! Roger

Re: Mijn eerste baan - Roger
Lid sinds: 2020

zonder fantasie ook geen creativiteit

offline
Re: Mijn eerste baan - Roger
Mijn complimenten Roger, heel mooi gedaan!  :thumbup:
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger

En meteen maar door met een loods.

Deze is ook erg mooi geworden. Dit keer waren de voegen het meest uitdagend. Maar na een tweede poging vind ik het er strak uitzien. Ook het houtwerk en het dak moest een keertje over.

Het wordt wel tijd dat die hobbykamer gereed komt. Het bouwen van die huisjes is toch meer van hetzelfde en ik wil nu wel eens aan de slag met een tafel en een baan.

Volgende week wordt de vloer op zolder gelegd en dan moet ik opruimen en verhuizen omdat dan de eerste verdieping aan de beurt is voor een goede verfbeurt en nieuwe vloer. Ik zal nog even geduld moeten hebben.

Groet!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2010

US rail .. what else?

offline
Re: Mijn eerste baan - Roger
Roger,

Alweer goed gelukt, al zou wat extra verwering geen kwaad kunnen (in lijn met je andere fraaie resultaten). Maar dat is persoonlijk en als jij tevreden bent, dan is het goed.

En ongeduld, ach daar hebben we allemaal wel eens last van (ik in elk geval regelmatig). Maar ik snap heel goed dat het kriebelt om een baan te bouwen!

Groeten,
Wico
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger


Dank je en begrijp wat je bedoelt Wico. Ik twijfelde en ik heb het (nog?) niet gedaan omdat ik bang was dat het anders te donker zou worden.

Als ik kijk naar al mijn bouwsels dan is het bij elkaar allemaal wel erg grauw.

Ik mis wat kleur. Misschien valt het dalijk allemaal mee als het uit elkaar staat en in een landschap. En op een of andere manier vond ik het ook een soort van 'zonde' om die mooie steentjes weer vies te maken. Ik wacht tot de baan meer vorm krijgt.


Groet!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2010

US rail .. what else?

offline
Re: Mijn eerste baan - Roger
Roger,

Ik denk dat het inderdaad een ander gezicht is als het in een landschap staat. De vraag is natuurlijk ook waar je naar toe wilt. De meeste stoomloc banen die ik zie zijn vaak toch wat grauw en smoezelig conform het tijdsbeeld. Als de loods in de buurt van het station komt te staan lijkt het wel aardig te matchen trouwens.

Maar slim om te wachten met de finishing touch.

Groeten,
Wico
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Tijdje stil geweest hier.... De vloer ligt inmiddels op zolder maar nu is de tweede verdieping aan de beurt en dat betekend dat de zolder vol staat met spullen.

Dus ik kan nog niet beginnen met de bouw maar dat is misschien maar beter ook want het geeft tijd om te reflecteren op mijn plannen. En mijn conclusie is dat mijn ontwerp wel erg saai is.

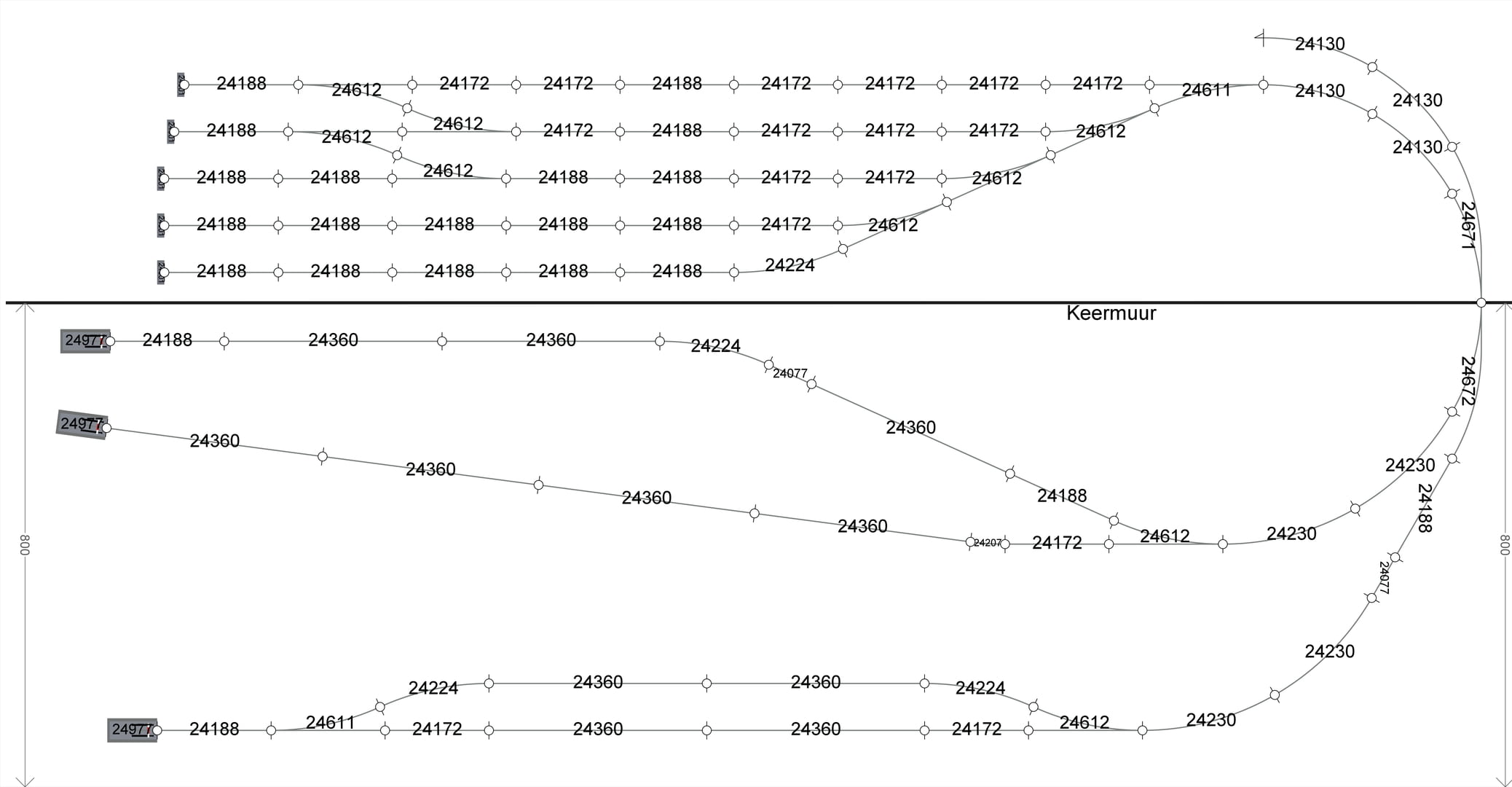

Ik ben gaan onderzoeken wat het idee is achter een schaduwstation en hoe je een opgevouwen hondenbot kunt creëeren op een kleine ruimte - zonder dat je het less is more principe moet loslaten. Daarnaast wilde ik nog steeds dat alle wissels met de hand te bedienen zijn...

Je moet concessies doen maar met hulp van wat inspiratie van Marklin denk ik dat ik een veel leuker ontwerp heb gemaakt. De baan moest ik oprekken naar 275 cm bij 130, maar dat past nog prima in de kamer. Ook heb ik een stukje dubbelspoor kunnen realisren wat ik erg graag wilde.

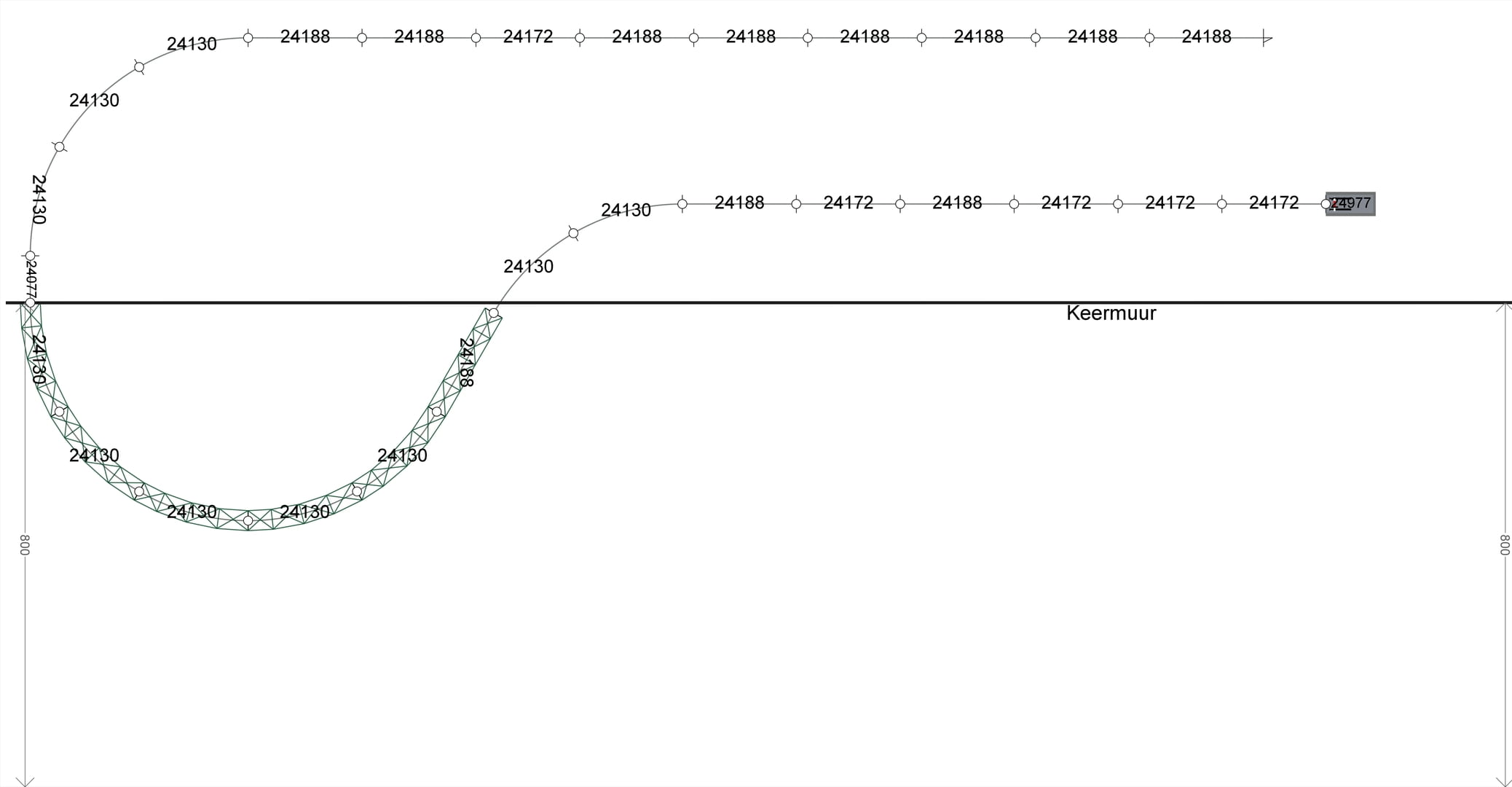

Enfin, dit is het geworden, de rails naar de keerlus liggen naast de hoofdbaan want daar steekt de trein nog een beetje boven het maaiveld uit. Ik heb die meters nodig, anders moet ik de trein veel eerder de tunnel inlaten gaan.


Groet! Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Eindelijk!

De boel heeft een tijdje stil gelegen want het leggen van de vloer op de eerste verdieping liep enige vertraging op. Daarnaast moest ik natuurlijk de boel in huis verhuizen, en weer op zijn plek zetten, en een nieuw bureau kopen en plaatsen, etc. etc...

Maar toen kon ik afgelopen weekend eindelijk beginnen met de inrichting van mijn hobbykamer. Als eerste bouwde ik van wat oude Ikea meuk een mooie werkbank van maar liefst 235 cm x 75 cm. Daarop heb ik nog een extra bouwplaat gemaakt waar ik lekker op kan snijden en knoeien.

Ook heb ik al mijn gereedschap en modelvlieg-hobby onderdelen die ik over de afgelopen tientallen jaren heb verzameld netjes een plek gegeven.

En nu heb ik dus voldoende ruimte over voor de treinbaan van 280 bij 70. Ik ben van plan 4 modules van 70x130 te maken op (zachte) wielen.

Ik zal multiplex strips van 18 mm dik en 90 mm breed gebruiken. De poten maak ik van 44x44 mm balkjes.

Mijn vraag voor nu is hoe hoog de tafel moet worden? Zelf denk ik aan 100 cm voor het schaduwstation, 108 voor het maaiveld en 116 voor het middengedeelte met het station.

Hoe lijkt jullie dat?


Groet!
Re: Mijn eerste baan - Roger
Lid sinds: 2010

US rail .. what else?

offline
Re: Mijn eerste baan - Roger
Roger,

De hoogte van de baan is deels persoonlijke smaak, want wil je meer op de baan kijken of zie je liever de treinen meer op ooghoogte voorbij komen als je op een stoel zit. Belangrijker is de ruimte tussen schaduwstation en maaiveld. Daar moet je minstens 20/25 centimeter ruimte tussen laten, ander kan je nooit bij de treinen in het schaduwstation komen. En tussen zichtbare niveaus zou ik zelf minimaal 10 centimeter aanhouden. Dat geeft voldoende ruimte voor het aanleggen van tunnels/portalen en eventueel bovenleiding.

Groeten,
Wico
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Dank je!

Dan ga ik in eerste instantie voor 77 cm (inclusief wielen). De poten lijm ik nog niet en ook de platen op de tafel schroef ik met een beperkt aantal schroeven vast. Nu heb ik een vlakke basis om mijn design verder op uit te werken.

Als het allemaal past haal ik de platen voor een deel weg en komt op het 77 cm niveau het schaduwstation. Vervolgens ga ik met balkjes 23 cm omhoog naar 100 cm voor het maaiveld en naar 110 voor het middendeel met het station.

Zo heb ik naar mijn idee de beste route naar een volledige baan. En anders kan ik de poten eenvoudig vervangen.

Groet!
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Hou met het maken van je tafel/spanten wel rekening met hoe en waar je van zichtbaar naar schaduwstation moet gaan. Dat wordt erg vaak vergeten en dan moet er weer een hele verbouwing komen.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Ik ben weer wat verder met mijn ontwerp. Omdat ik meer ruimte nodig heb tussen schaduw station (op 77 cm), heb ik dus een dubbele helix nodig om 23 cm naar het maaiveld te gaan op 100 cm.

Toen bedacht ik mij dat ik dan ook meteen een ruimer schduwstation kon ontwerpen. Deze dient ook als keerlus.

Als laatste heb ik een kleine afgeleide gemaakt van het ontwerp waar ik mee kan starten.


En verder staat mijn initiële idee om alles handbediend te maken op losse schroeven. Ik denk nu toch na over digitalisering. Ik kan dat misschien mooi leren met mijn testbaan.

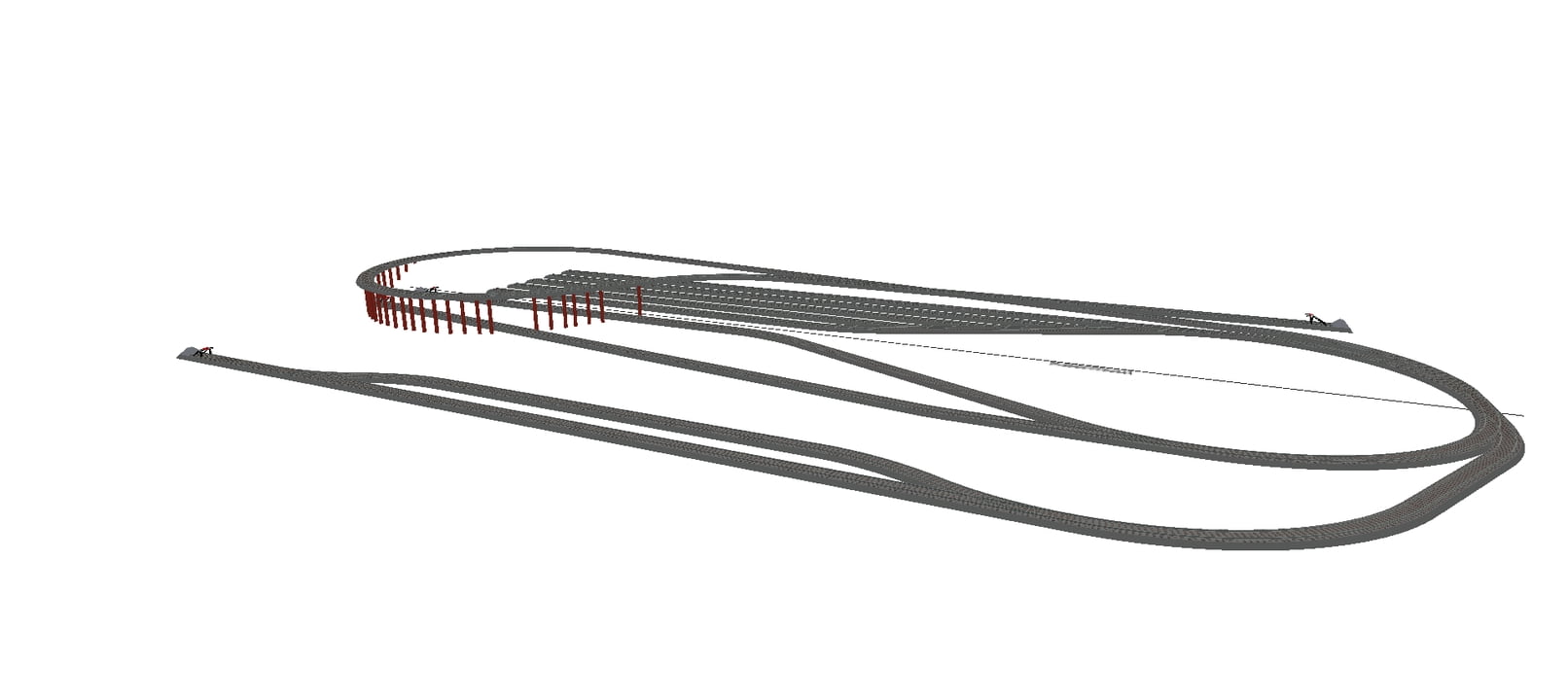

Hieronder mijn uiteindelijke ontwerp: 2 lagen met helix, keerlus en schaduwstation.

En daaronder de baan waarmee ik ga starten om e.e.a. uit te proberen.


Ik denk dat ik zo het meeste haal uit mijn tafel van 280 x 130, zonder het te overdrijven (less is more)




Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2024

Waar een wil is, is een spoor

offline
Re: Mijn eerste baan - Roger
@citaat Mooi, het lijkt best wel op mijn baanplan, maar het ziet het er allemaal een beetje schots en scheef uit. Hoe ga je dat doen??
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
In het ontwerp van IMG_2066 zitten een aantal onvolkomenheden als de geometrie wilt volgen. Adriaan maakt daar al terecht een opmerking over. De 24772 moet aan de takken een 24315. De takken hebben namelijk geen volwaardige bedding. De 24315 is zodanig gemaakt, dat je er een stuk af kunt klikken en een redelijk naadloos compleet wissel van maakt. Natuurlijk kun je ook rails passend zagen, maar dan is het voor eenmalig gebruik.
Verder is je baan - wat afmeting betreft - klein en kun je wel wat wringen met c-rail, maar het heeft zijn beperkingen. Zoals jij het nu getekend hebt, zit er teveel wringing in en is ontsporen niet een vraag os, maar wanneer en hoe vaak.
Op een dergelijke kleine baan naar een schaduwstation gaan, kan alleen met een fors hellingspercentage. Dat gaat wel wat vragen van je locomotieven. Ook zul je bij het maken van de tafel jezelf goed moeten afvragen hoe je de ondersteuning gaat doen. Immers, waar een helling moet komen, moet je ook een oplossing hebben voor de spanten onder het tafelblad.
Als laatste zie ik ontzettend veel passtukken. Dit maakt de aanschaf erg duur, aangezien een 24077 gemiddeld €4 kost en een 24188 €3,50. Ook de slanke boogwissels 24772 kosten al gauw €50. Maar als geld geen belemmering is, dan kun dit natuurlijk negeren.

Tekenen met een tekenprogramma gaat natuurlijk gemakkelijk. Maar er zijn dus genoeg dingen, die onderliggend zijn, maar van groot belang.
Re: Mijn eerste baan - Roger
Mits verschillende aanpassingen gaat dit wel een leuk baanplan worden. Zoals Cor hierboven al vermeld, goed kijken voor je bochtwissels en die kleine passtukjes. Je kunt hierin nog aanpassingen doen zodat je minder van deze moet gebruiken, als ze nodig zijn helemaal te begrijpen maar onnodige passtukjes zou je best kunnen verwijderen.
Je schaduwstation is goed en je kunt nog zeer makkelijk in de toekomst sporen bijplaatsen moest je plaats gebrek hebben.
Dit gaat zeker en vast ten goede komen. Klein beetje fine tuning en dat komt goed! Ga je draadje met plezier volgen want je bouwwerken zijn alvast pronkstukken!

Succes met de ontwerpen en de start
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Dank voor jullie adviezen. Ik ben nog niet zo ervaren maar ik snap waar nu weer een stukje beter waar ik op moet letten.

- minder passtukken
- de 24772 liever eruit halen, de lay out van het station moet simpeler.
- zorgen voor een goede aansluiting zonder wringen
- ten aanzien van het hoogte verschil: ik heb hier een dubbele helix getekend maar de lengte is inderdaad niet toereikend voor de 23 cm die ik wil overbruggen. Ik moet een ruimere radius hebben en/of meer cirkels.

Met 127 cm totale breedte is (beneden) dit een fors ding, maar ik ga kijken of ik dit passend krijg. Een schaduwstation op deze kleine baan is een uitdaging maar als ik 2 of 3 opstelsporen zou kunnen realiseren dan levert dat veel speelplezier op.

We gaan weer terug naar de tekentafel


Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Deze helix bedoel ik
Re: Mijn eerste baan - Roger
Met spiraal/helix moet dit zeker en vast lukken. Men spiraal is ongeveer 1 op 1 & bestaat R1 en R2, stijgend spoor is R2. De treinen rijden zonder problemen naar boven & onder. Je hebt zelfs iets meer ruimte beschikbaar dus dat gaat zeker en vast wel lukken
Re: Mijn eerste baan - Roger
Lid sinds: 2010

US rail .. what else?

offline
Re: Mijn eerste baan - Roger
Ze hebben ook een smallere variant, gebaseerd op R2/R3 113 cm / 26 cm inbouwhoogte.

Groeten,
Wico
Re: Mijn eerste baan - Roger
Lid sinds: 2024

Waar een wil is, is een spoor

offline
Re: Mijn eerste baan - Roger
Citaat van: Appermont1991 op dinsdag 19 mei 2026, 13:09:47Met spiraal/helix moet dit zeker en vast lukken. Men spiraal is ongeveer 1 op 1 & bestaat R1 en R2, stijgend spoor is R2. De treinen rijden zonder problemen naar boven & onder. Je hebt zelfs iets meer ruimte beschikbaar dus dat gaat zeker en vast wel lukken
Bij mij ook, ik had het probleem dat de zwaarste treinen niet over de r1 omhoog kwamen. Aandachtspuntje! Succes verder!
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Met een kleine baan rij je ook vaak kortere treinen. Een helix met R1 en R2 kan dan prima, als je de R1 gebruikt voor dalen en de R2 voor stijgen. Dan is de helix 920 mm. Neem 20 mm voor overhang van langere wagens en je komt op 960 mm.
Om 23 cm te overbruggen moet je al minstens 2.5 omwentelingen hebben. Namelijk zonder bovenleiding 57 mm vrije hoogte boven spoorstaven. c-rail is 11 mm en als je een 9 mm plaat hebt, dan is 77 mm minimaal, maar 80 mm zeker aan de raden. Dan zit je met de R2 op een hellingspercentage van 2,9 %.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Fijn om te weten dat het ook met R1 en R2 kan, maar ik heb het denk ik met R2 en R3 voor elkaar gekregen. Dat maakt dat ik beide kanten kan gebruiken om omhoog te gaan. De keerlus en schaduwstation zijn misschien wat klein, maar ik kan toch nog een trein van 89 cm kwijt. Ik zal moeten accepteren dat ik niet met lange treinen kan rijden, en dat is prima. Overigens is de helix niet helemaal afgemaakt, gaat even om het idee, ik moet 20 tot 25 cm omhoog.

(Ik zou eventueel aan de onderzijde een extra opstel spoor kunnen maken die paralel loopt aan de baan die daar gepland staat - maar ik ben bang dat dat te druk wordt)


Zoals je kunt zien is de baan op het maaiveld veel simpeler opgezet. Ik heb geen bochtwissels, veel minder passtukjes, en goede verbindingen. Denk ik......


Ook mijn scenery past goed, en ik heb niet de indruk dat het overvol wordt. Rechts boven heb ik nog ruimte voor een halte station of een fabriekje. De bedoeling is dat het station en rangeerterrein een cm of 6 tot 8 hoger komt te liggen dan de rest. Dat geeft net wat meer dynamiek.

Ik denk dat het een mooi ontwerp is geworden. Toch een keerlus en klein schaduwstation omdat dat echt wel extra spelplezier toevoegt en ik niet alleen maar rondjes hoef te rijden. Meer mogelijkheden zonder dat het te vol wordt op het maaiveld.



Als laatste heb ik een tweede ontwerp gemaakt waar ik mee ga beginnen. Dit ontwerp komt op de vlakke tafel en daar ga ik mee experimenteren. Als ik toch digitaal ga moet ik dat natuurlijk eerst leren. Ook kan ik een indruk krijgen van hoe mijn doel-baan er uit komt te zien.

Jongens, schiet gerust op dit ontwerp, houdt je niet in. Ik leer enorm van jullie aanwijzingen en ik heb liever een goed ontwerp dan dat ik eigenwijs iets ga nastreven wat niet gaat werken!

Tis weer laat geworden... wel lol gehad vanavond!

Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Wat passtukken betreft, is dit een veel beter en goedkopere baan. Maar je hebt nu - mogelijk ongemerkt - 1 keerlus aangebracht en dat zorgt ervoor, dat alles uit eindelijk dezelfde kant opgaat en je alleen nog achteruit op het rangeergebied kunt komen.
Verder schrijf je 'digitaal' te willen gaan rijden. Als je een locomotief hebt met een decoder en een controller (MS1/2, CS1/2/3/3+, Ecos, oid), dan rij je digitaal. Als jij bedoeld, dat je een pc je baan wilt laten 'draaien', dan heet het automatiseren. Als je dat wilt gaan doen, dan zul je ook je baan daarop moeten gaan aanpassen met blokken en melders.
Mag ik uit alles tot nu toe opmaken, dat je redelijk 'groen' bent in deze materie?
Re: Mijn eerste baan - Roger
Lid sinds: 2024

Waar een wil is, is een spoor

offline
Re: Mijn eerste baan - Roger
@citaat Cor, het bovenste niveau is ook een soort keercirkel, en op het onderste niveau kan hij alles omwisselen, dus terugkomen kan altijd. Ik vind het een prima ontwerp. Maar al schrijvende merk ik dat je het over de testbaan had :O Die zou ik wel op de schop nemen en grondig veranderen, want dit werkt niet...
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
@citaat

Adriaan, wat je schrijft is juist, alleen schreef Rosbrik, dat hij het laatste plaatje (IMG_2075) wilde gaan gebruiken als testbaan. Daar schoot ik op. Wat je opmerking voor een testbaan betreft, is het mij onduidelijk wat hij nu precies wil testen. Als hij automatisch rijden wil gaan testen, dan zou ik simpel beginnen met een ovaaltje en passeerspoor. Daarna is een rangeerpuzzel een goede opvolging.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Sorry voor de onduidelijkheid over de testbaan -

Hi Cor,

Ja klopt: ik ben zo groen als gras! Als kind een Marklin trein gehad en ik ben een fanatieke RC modelvliegtuig hobbyist. Maar ik zoek een hobby voor de winter....

Mijn doel is om een mooi baantje te bouwen, maar ik wil niet mijn hele hobbykamer volzetten. 280 x 130 is wel de max. Mijn eerste idee was om niet te automatiseren en de meeste wissels gewoon handbediend te laten. Uiteindelijk vind ik mooie scenery bouwen namelijk het leukst.

Maar langszaam begin ik toch te schuiven:

- Mede door de feedback dat mijn eerste ontwerpen alleen maar toelieten om rondjes te rijden wil ik nu wel een baan met een schaduwstation en keerlus, hoe klein ook.
- En ik wilt toch kijken of automatiseren leuk is.


Adriaan,

Fijn te horen dat je het een mooi ontwerp vind. Die baan met de helix wil ik daadwerkelijk gaan bouwen.

De zogenaamde testbaan is alleen bedoeld om te kijken en te leren:
-   Hoe ik alles aan moet sluiten
-   Of het rangeerterrein mij bevalt
-   Kijken hoe mijn scenery in het ontwerp past
-   Oefenen met aanleggen van spoorbedding en met grind en gras
-   Misschien oefenen met automatiseren

Daarna gaat de boel uit elkaar en ga ik de echte baan maken.

Goede tip om eerst met een ovaaltje te beginnen – maar de testbaan kan worden gemaakt van alle rails die ik nodig heb voor mijn uiteindelijke baan. Dus voor 'tijdelijk' lijkt het mij een goed plan.

Nu je dit weet: vind je dat de testbaan nog steeds op de schop moet? Wat gaat er niet werken naar jou idee?

Dank!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2024

Waar een wil is, is een spoor

offline
Re: Mijn eerste baan - Roger
Ik zou als testbaan dan gelijk je goede ontwerp doen, of losse stukjes. Als je een testbaan helemaal wil aankleden, wil je hem daarna niet meer uit elkaar halen( ja, echt waar) Doe het dan gelijk goed en gebruik losse (oude) rails om testplankjes te maken.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Roger, dank voor de opheldering. Jij zit dus waar ik 10 jaar geleden ook was. Enthousiast en de bergen kunnen niet hoog genoeg zijn. Wissels handbediend te laten is goed te doen, als je met twee treinen tegelijk rijdt. Dat is te overzien.
Leuk om te zien, dat voortschrijdend inzicht je wel naar een ander plan tilt.

Punt 1.: Mede door de feedback dat mijn eerste ontwerpen alleen maar toelieten om rondjes te rijden wil ik nu wel een baan met een schaduwstation en keerlus, hoe klein ook.

Ook met een schaduwstation en helix blijft het rondjes rijden. Dat is bij een modelspoorbaan onvermijdelijk. Met een helix verleng je het rondje en met een schaduwstation geef je jezelf de mogelijkheid om 'van trein te wisselen'.

Punt 2.: En ik wilt toch kijken of automatiseren leuk is.

Het is goed, dat je jezelf de mogelijkheid geeft om te zien of automatiseren leuk is. Feit is wel, dat je er erg veel tijd in kwijt kunt.

Je gaf aan in eerste instantie landschapsbouw erg leuk te vinden. Dat vind ik in je huidig ontwerp niet erg terug. Het ligt best wel vol met rails. Veel ruimte wordt opgeslokt door bogen en dat beperkt de ruimte voor landschapsbouw.
Misschien eens overwegen of je beide toch kunt combineren. Hierbij denk ik aan je tafel ergens op 80 cm in de lengte te voorzien van een rechtopstaande plaat, die je kunt vermommen als een keermuur. Achter deze keermuur een opstelstation voor een aantal treinen, die dan links of rechts door een tunnel naar de voorkant kunnen rijden naar een rangeerterrein. Boven de keermuur zou je dan iets van een dorp kunnen maken. Ook zou je vanuit het opstelstation kunnen stijgen naar het dorp om daar een halteplaats te maken voor een treinbus oid. De boog ernaar toe zou je dan over het rangeerterrein kunnen laten gaan als brug.
Je rijdt dan geen rondjes meer, maar kunt wel variëren met treinen, rangeren en werken met landschapsbouw. Ook is het automatiseren goed mogelijk in combinatie met handmatig rijden.
Bovenstaand is gewoon maar een idee van buiten de kaders denken, maar wat het bouwen betreft, goed te doen.

Bijvoorbeeld zoiets:
Tafel:


Boven op keermuur:


3D-weergave:


Hierbij heb ik zoveel mogelijk de gemakkelijk verkrijgbare rails 24188 en 24172 gebruikt en een aantal 24077. In het rangeergedeelte voor de leut een 24207. Je ziet ook de 24360, maar dat is de combinatie van een 24188 en een 24172.
In het zichtbare gedeelte kun je op het onderste spoor met een loc omlopen en in het opstelstation op drie sporen.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Citaat van: Adriaan_Berg op woensdag 20 mei 2026, 12:04:07Ik zou als testbaan dan gelijk je goede ontwerp doen, of losse stukjes. Als je een testbaan helemaal wil aankleden, wil je hem daarna niet meer uit elkaar halen( ja, echt waar) Doe het dan gelijk goed en gebruik losse (oude) rails om testplankjes te maken.


Tuurlijk!

de testbaan is echt alleen bedoeld om te kijken naar de treinenloop, hoe de scenery past, of ik overal voldoende ruimte heb en om de echte bouw te plannen.

Daarnaast ga ik mij verdiepen in automatiseren. Ik weet niet of die ambitie er echt is - maar ik moet het overwegen.

Groet! Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Citaat van: Cor op woensdag 20 mei 2026, 12:27:53Roger, dank voor de opheldering. Jij zit dus waar ik 10 jaar geleden ook was. Enthousiast en de bergen kunnen niet hoog genoeg zijn. Wissels handbediend te laten is goed te doen, als je met twee treinen tegelijk rijdt. Dat is te overzien.
Leuk om te zien, dat voortschrijdend inzicht je wel naar een ander plan tilt.

3D-weergave:


Hierbij heb ik zoveel mogelijk de gemakkelijk verkrijgbare rails 24188 en 24172 gebruikt en een aantal 24077. In het rangeergedeelte voor de leut een 24207. Je ziet ook de 24360, maar dat is de combinatie van een 24188 en een 24172.
In het zichtbare gedeelte kun je op het onderste spoor met een loc omlopen en in het opstelstation op drie sporen.


Dank Cor! voor het delen van je ideeen. Ik moet dit effe laten bezinken. Dit is wezenlijk anders dan waar ik mij door heb laten inspireren. Zie onder, deze foto is voor mij een belangrijk uitgangspunt geweest. Er zijn veel mogenlijkheden naar mijn idee om mooie scenery te maken.

Dit toont ook het belang van mijn testbaan: ik ben dalijk als de boel hier echt staat veel beter in staat te beoordelen of ik blij wordt van mijn ontwerp en het ook daadwerkelijk wil uitvoeren.

Maar als gezegd - ik laat het zeker even bezinken - dank voor de inspiratie!

Roger

Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
En ondertussen ben ik al bezig met 4 frames van 70 x 130 cm.

De boel komt op wielen. Zodra de rails binnen zijn ga ik mijn testbaan aanleggen.

Groet!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2010

US rail .. what else?

offline
Re: Mijn eerste baan - Roger
Roger,

uit je introductie: "Digitaal is mooi maar ik heb niet de ambitie om alles automatisch te laten rijden. Dus ik hou het bij een Marklin Mobile 2 en alle wissels onder handbereik en handbediend".

Bedenk dat je met een MS2 ook wissels en seinen kunt bedienen, daarvoor hoef je dus niet te automatiseren. Ook dat kun je op je testbaan prima uitproberen. Kwestie van een wisselaandrijving (74491) en een decoder (74462) aanschaffen en in je wissel monteren (plug&play) en je kunt met de MS2 uit de voeten bij het rangeren.

Groeten,
Wico
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Top! Dank voor de tip, ik ga dit zeker onderzoeken. Zojuist alle rails voor de testbaan besteld bij Lokmuseum in Duitsland.

Nu verder met de treintafel en dan van het weekend met de rails die ik al heb een ovaal neerleggen en de treinen die ik heb gekocht even laten rijden.

Vandaag kwam de 39080 binnen (Catawiki). Dat vind ik echt een heel mooi ding en die past helemaal in mijn baan (1955 - 1975). Qua lengte past hij net in de opstelplaats van mijn schaduwstation.

Fijne avond!

Roger
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Deze dus
Re: Mijn eerste baan - Roger
Lid sinds: 2006

M* en bezig te digitaliseren

offline
Re: Mijn eerste baan - Roger
Citaat van: Rosbrik op woensdag 20 mei 2026, 21:05:46En ondertussen ben ik al bezig met 4 frames van 70 x 130 cm.

De boel komt op wielen. Zodra de rails binnen zijn ga ik mijn testbaan aanleggen.

Groet!

Roger

Ik zit ook in zo'n stadium, dat er weer opnieuw gebouwd gaat worden.
Zelf wil ik ook van die module bakken maken ( of als bouwpakket kopen afh van de prijs) en als onderstel gebruik maken van metalen opbergrekken op halve (90cm) hoogte. Dan kan zo'n bak ook op z'n kant om de bedrading etc makkelijk te monteren.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Ik heb dus 4 bakken met als buitenmaat: 130 cm x 70 cm. Ze zijn gemaakt van strips van 90 mm breed en 18 mm dik multiplex. Iedere bak heeft 2 dwars verstevigingen - ook van strips van 90 mm x 18 mm multiplex. De poten zijn vurenhout 44 x 44 mm.

En op ieder van de bakken komt een plaat van 130 x 70 cm (dikte: 9 mm - maar die platen zijn tijdelijk, als ik het maaiveld en de helix plaats gaat een gedeelte weer weg)

Met zagen betaalde ik 255 euro voor het hout. Voor de 16 wielen betaalde ik 55 euro bij 'wielen outlet'. Doosje schroeven, houtlijm en een paar uur klussen.....

Bij elkaar ongeveer 320 euro - vind ik heel redelijk t.o.v. kant en klaar oplossingen die vaak veel duurder zijn.
Re: Mijn eerste baan - Roger
Lid sinds: 2025

offline
Re: Mijn eerste baan - Roger
Citaat van: Rosbrik op woensdag 20 mei 2026, 20:52:58Dit is wezenlijk anders dan waar ik mij door heb laten inspireren. Zie onder, deze foto is voor mij een belangrijk uitgangspunt geweest.

De voorbeeldbanen van Märklin zijn gemaakt om zoveel mogelijk rails en wissels te kunnen verkopen. Dus commercieel. Elke vierkante centimeter waar rails en wissels op kunnen, worden uitgemolken.
Ik zeg hiermee niet, dat je een dergelijke baan niet moet bouwen, maar probeer aan te geven, dat er meer wegen naar Rome gaan. Iedere liefhebber van modelspoorbanen kan daar zaken uithalen.

Aan de andere kant kun je ook mooie voorbeelden halen uit het groot spoorbedrijf. In mijn ontwerp heb ik een vrije interpretatie opgenomen van het oude spooremplacement van Roodeschool en het spooremplacement van museumspoor Haselünne (D). Ik heb ook veel gekeken in Frankrijk, waar ook leuke spooremplacementen zijn te vinden, maar vond daar niets van mijn gading.

Je zegt bezig te zijn met de modulebakken en er vier te willen maken. De maatvoering die je aangeeft is 130x70 cm. Je hebt 16 wielen, dus 4 wielen per bak. Realiseer je wel, dat je met deze constructie jezelf voor een probleem plaatst als je een helix met schaduwstation wil gaan maken. Dat vraagt dan om een ingrijpende verandering van tenminste twee modulebakken en je moet nadenken hoe je dan de helix en schaduwstation gaat monteren. Deze zullen dan moeten hangen aan de tafel om hem wel verrijdbaar te houden.
