ombouw 3013 verder met de ombouw

Gestart door vissers donderdag 23 december 2010, 14:17:41

0 leden en 1 gast bekijken dit board.
ombouw 3013 verder met de ombouw
Hallo Mensen

Ik ben begonen met het ombouwen van de marklin 3013

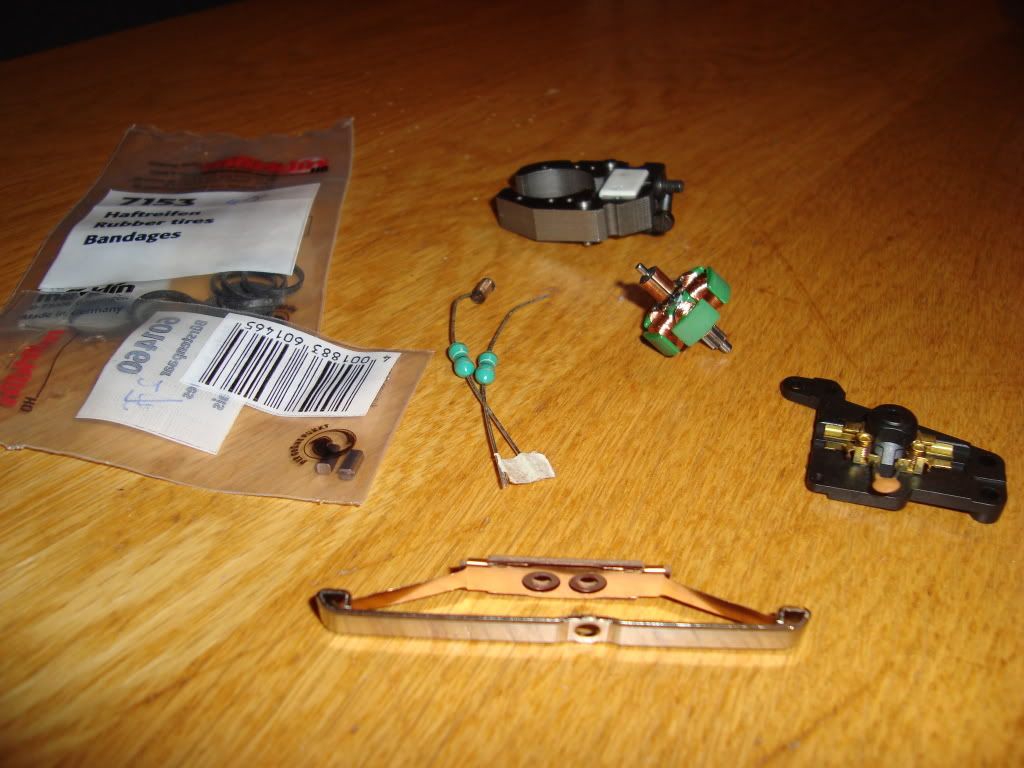

Eerst ben ik even naar de plaatselijke marklin dealer geweest voor wat nieuwe onderdelen,Decorder van ESU ,magneet ,anker ,schildplaat,sleper.Met medewerking van een medeforum lid ben ik weer wat goede adviezen rijker..
Maar over de verlichting ben ik nog niet helemaal zeker
Dus toch nog even een vraagje

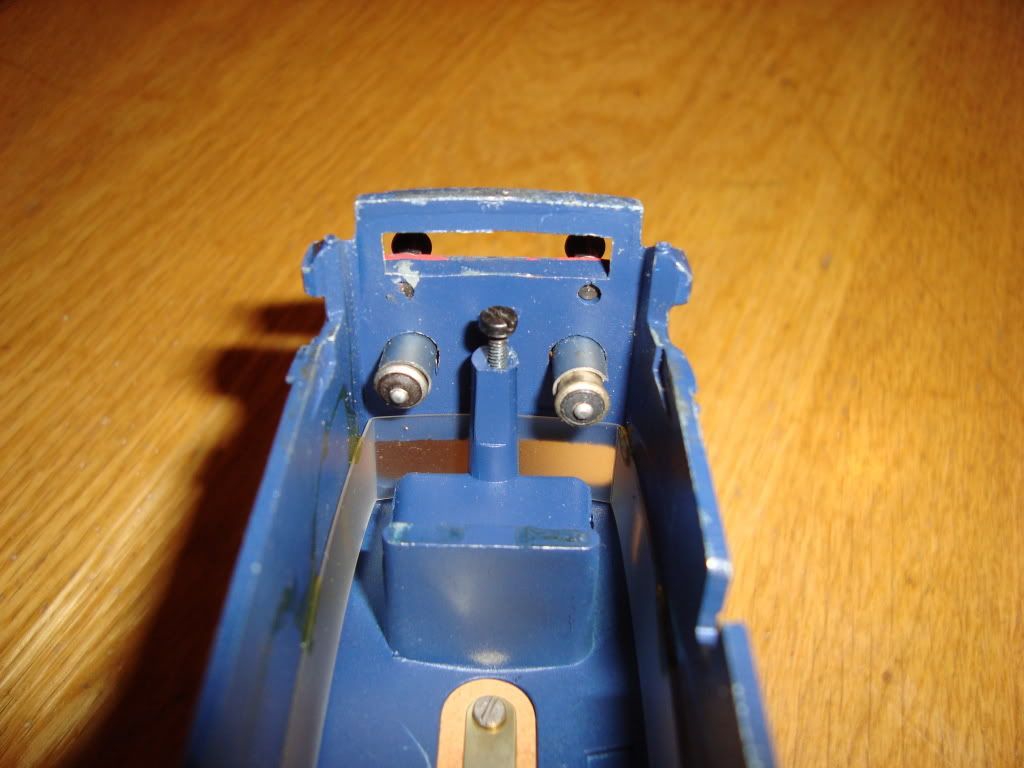

Ik wil de verlichting dadelijk knipper vrij hebben wat is nu eigenlijk de manier want de lamp vitting zit in de metalen kap??

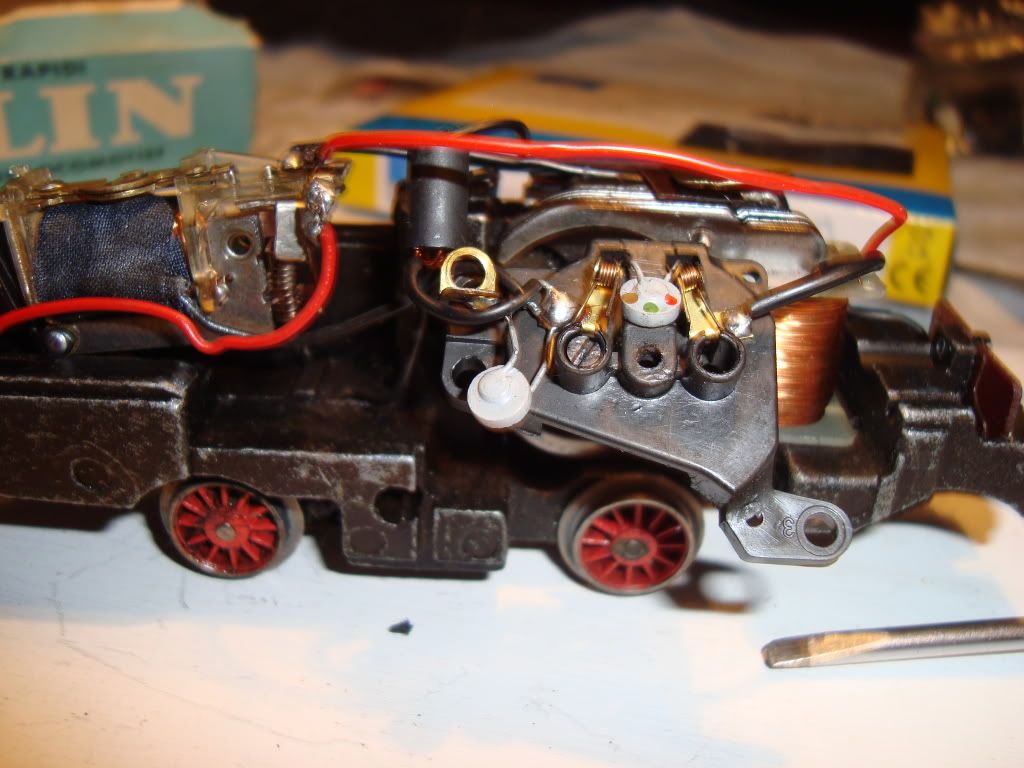

Eerst oude onderdelen verwijderen en netjes bewaren..



En dan eerst in bad...

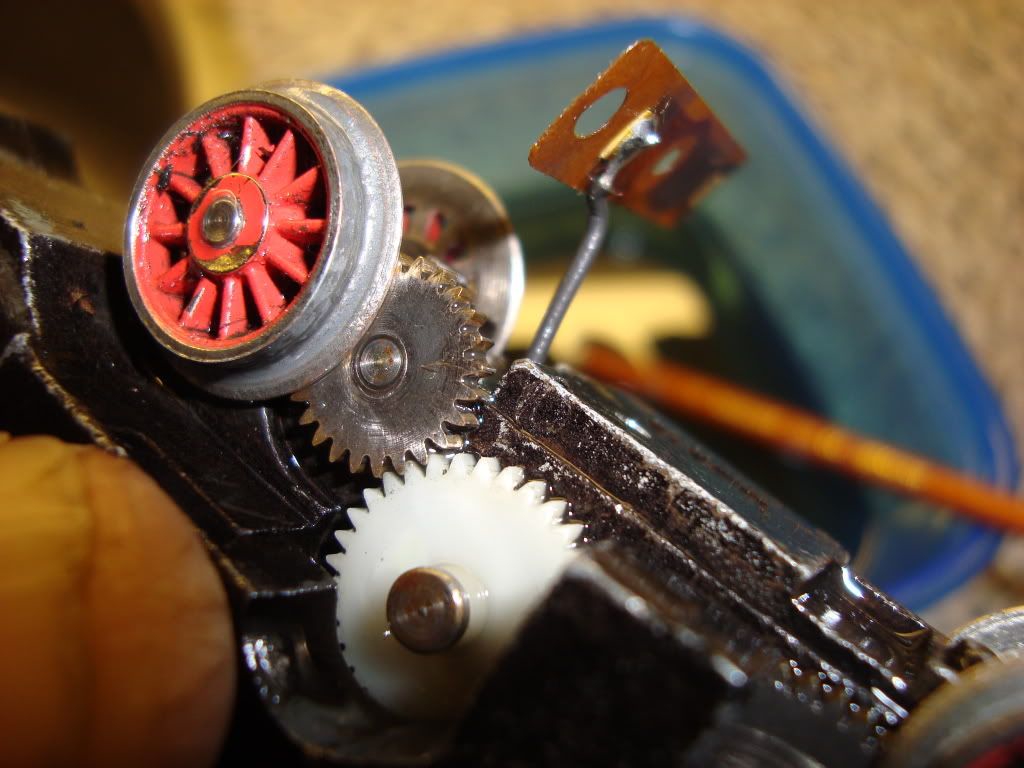

Dan een vraag over de sleeper...
Moet ik dit onderdeeltje laten zitten en dan een nieuwe sleeper plaatsen.....??


groetjes Marcel
Re:ombouw 3013 vragje over sleper & verlichting
Citaat van: vissers op donderdag 23 december 2010, 14:17:41
Hallo Mensen

Ik ben begonen met het ombouwen van de marklin 3013

Dus toch nog even een vraagje
Ik wil de verlichting dadelijk knipper vrij hebben wat is nu eigenlijk de manier want de lamp vitting zit in de metalen kap??

En dan eerst in bad...
Dan een vraag over de sleeper...
Moet ik dit onderdeeltje laten zitten en dan een nieuwe sleeper plaatsen.....??

groetjes Marcel

Hallo Marcel

ten eerste wil je de originele verlichting bewaren of leds gebruiken ?? want als je de originele verlichting behoud moet hij geïsoleerd in de kap zitten en dan solderen aan het lampje

ten tweede

ik zou het plaatje laten zitten
Re:ombouw 3013 vragje over sleper & verlichting
Forum Moderator
Lid sinds: 2006

Gelukkig liggen de dwarsliggers onder de rail.

offline
Re:ombouw 3013 vragje over sleper & verlichting
Citaat van: vissers op donderdag 23 december 2010, 14:17:41
En dan eerst in bad...
Dan een vraag over de sleeper...
Moet ik dit onderdeeltje laten zitten en dan een nieuwe sleeper plaatsen.....??
Die moet je laten zitten, dat is de contactplaat voor de sleper, zonder deze geen stroomtoevoer naar decoder/motor.
Re:ombouw 3013 vragje over sleper & verlichting
hey hooooo, je kunt de verlichting ook knippervrij maken met een extra schakeling. ff zoeke..... oh ja HIER is het. Een heel eenvoudig hulpprintje, waarmee de verlichting absoluut niet meer knippert. Je kunt dan je lok verder origineel laten, met de lampjes die er nu in zitten en de fittingen ook. (ik heb er misschien nog wel ééntje voor je liggen... zal ff zoeken)

Leuk te zien dat je al begonnen bent

Suc6!

Walter
Re:ombouw 3013 vragje over sleper & verlichting
Hallo  John
Orgineel lijkt me het mooiste...

Hallo walter

Mijn duits is niet oke maar met die foto's erbij snap ik het wel een beetje.
Dit zou en ideale oplossing zijn :lol: :lol:

groetjes Marcel


Re:ombouw 3013 vragje over sleper & verlichting
Citaat van: vissers op donderdag 23 december 2010, 20:44:42
Hallo  John
Orgineel lijkt me het mooiste...

Hallo walter

Mijn duits is niet oke maar met die foto's erbij snap ik het wel een beetje.
Dit zou en ideale oplossing zijn :lol: :lol:

groetjes Marcel


Hallo Marcel

als je het origineel wilt houden dan zou ik de schakeling van Walter gebruiken

en omdat Nederlands duidelijker is heb je hier de Nederlandse versie ervan (vertaalt met Google)
Re:ombouw 3013 vraagje over sleper & verlichting
Marcel,

je hebt een PB

Walter
Re:ombouw 3013 vraagje over sleper & verlichting
Citaat van: Wasmi op vrijdag 24 december 2010, 14:42:16
Marcel,

je hebt een PB

Walter

Hallo Walter

ik heb ook pb van jouw klopt dat ??
Re:ombouw 3013 vragje over sleper & verlichting
Lid sinds: 2006

M* en bezig te digitaliseren

offline
Re:ombouw 3013 vragje over sleper & verlichting
Citaat van: Wasmi op donderdag 23 december 2010, 18:06:05
hey hooooo, je kunt de verlichting ook knippervrij maken met een extra schakeling. ff zoeke..... oh ja Je kunt dan je lok verder origineel laten, met de lampjes die er nu in zitten en de fittingen ook.

Volgens mij moet je de lampjes wel degelijk isoleren van de massa van de kap / chassis.
Ik ken de schakeling, heb  'm ooit toegepast bij een DHG700 uit de kruidvatset. Die had al ge-isoleerde verlichting. Dus geen verbinding van een fitting met de rail via chassis of kap.
Re:ombouw 3013 vraagje over sleper & verlichting
lees de link even door...... gaat gewoon tegen het chassis. Dit is nog uit de tijd van de 6080 en 6081 decoders, en werkte toen prima.

Walter
Re:ombouw 3013 vraagje over sleper & verlichting
Lid sinds: 2006

M* en bezig te digitaliseren

offline
Re:ombouw 3013 vraagje over sleper & verlichting
Ik heb het schema even bekeken en het lijkt me dat bij een contact van fitting met zowel lok/chassis massa en tegelijkertijd aansluiting met diodes naar sleper en massa , er minstens een stroom mogelijk is van sleper via diode rechtstreeks naar lok/ chassis en rails dus volgens  mij kortsluiting via een diode.
Dat kan m.i. toch nooit de bedoeling zijn. Wie het beter kan uitleggen mag het zeggen,
En nog een prettige kerst toegewenst!
Re:ombouw 3013 vraagje over sleper & verlichting
Hallo walter

Ik heb geen pb ontvangen
groetjes marcel
Re:ombouw 3013 vraagje over sleper & verlichting
Citaat van: vissers op vrijdag 24 december 2010, 20:25:45
Hallo walter

Ik heb geen pb ontvangen
groetjes marcel

Hallo Marcel

ik heb wel pb van Walter ik stuur hem wel naar je door (denk dat je dat wel goed vind)
Re:ombouw 3013 vraagje over sleper & verlichting
Hoi Allemaal,

Misschien ff in de Wiki kijken: http://wiki.3rail.nl/doku.php?id=techniek:flikkervrije_verlichting

Prettige Kerst

Jos
Re:ombouw 3013 vraagje over sleper & verlichting
Citaat van: vissers op donderdag 23 december 2010, 14:17:41
Decorder van ESU ,magneet ,anker ,schildplaat,sleper.Met medewerking van een medeforum lid ben ik weer wat goede adviezen rijker..
Maar over de verlichting ben ik nog niet helemaal zeker
Dus toch nog even een vraagje
Ik wil de verlichting dadelijk knipper vrij hebben wat is nu eigenlijk de manier want de lamp vitting zit in de metalen kap??
Er wordt gebruik gemaakt van een ESU decoder.
Twee manieren voor de verlichting.
Lampje tussen massa (chassis) en lichtfunctie, hierbij zal de verlichting knipperen.
Lampje tussen de plus (+) van de decoder en lichtfunctie. Hierbij moet het lampje geïsoleerd zijn van het chassis en heb je een knippervrije verlichting.

Bij schakeling (met elco) waar naar verwezen wordt moet je goed op de polariteit van de eclo?s letten.


CiteerDat kan m.i. toch nooit de bedoeling zijn. Wie het beter kan uitleggen mag het zeggen,
Zie: http://home.arcor.de/f.heitkamp/mp/Bardioc/Seite15/index-15b.html


Mvg,
Peter
Re:ombouw 3013 vraagje over sleper & verlichting
Hallo mensen

De verlichting denk ik nog even over na aangezien de meningen wat verdeeld zijn.

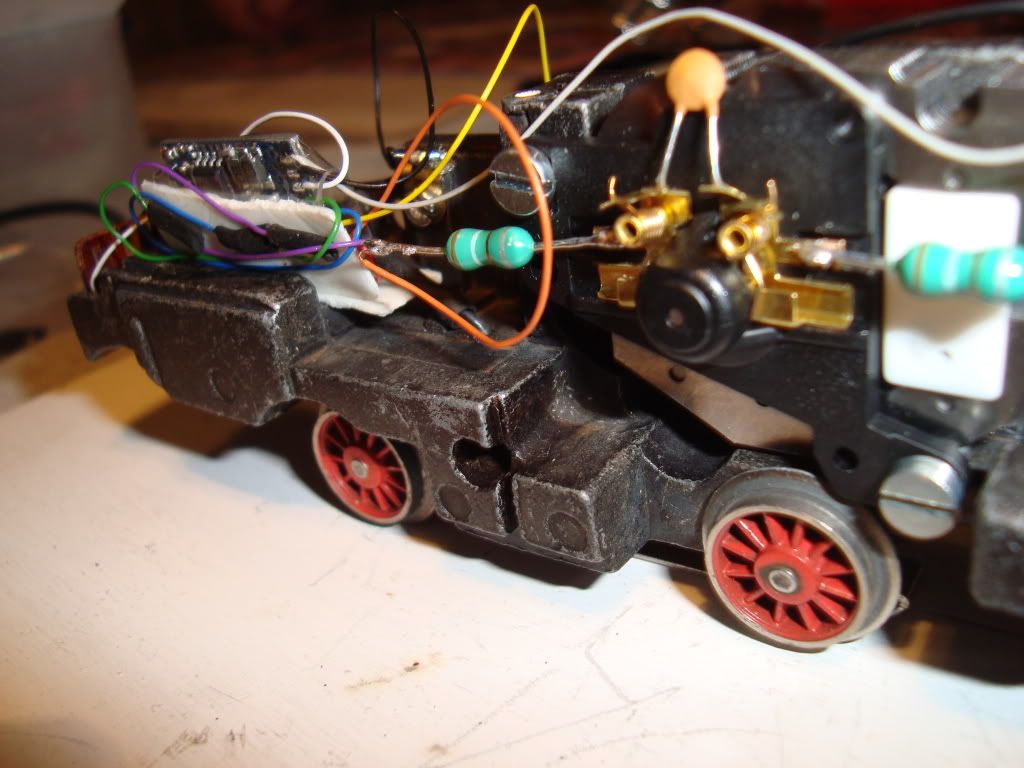

Dus eerst de nieuwe onderdelen en decorder inbouwen.

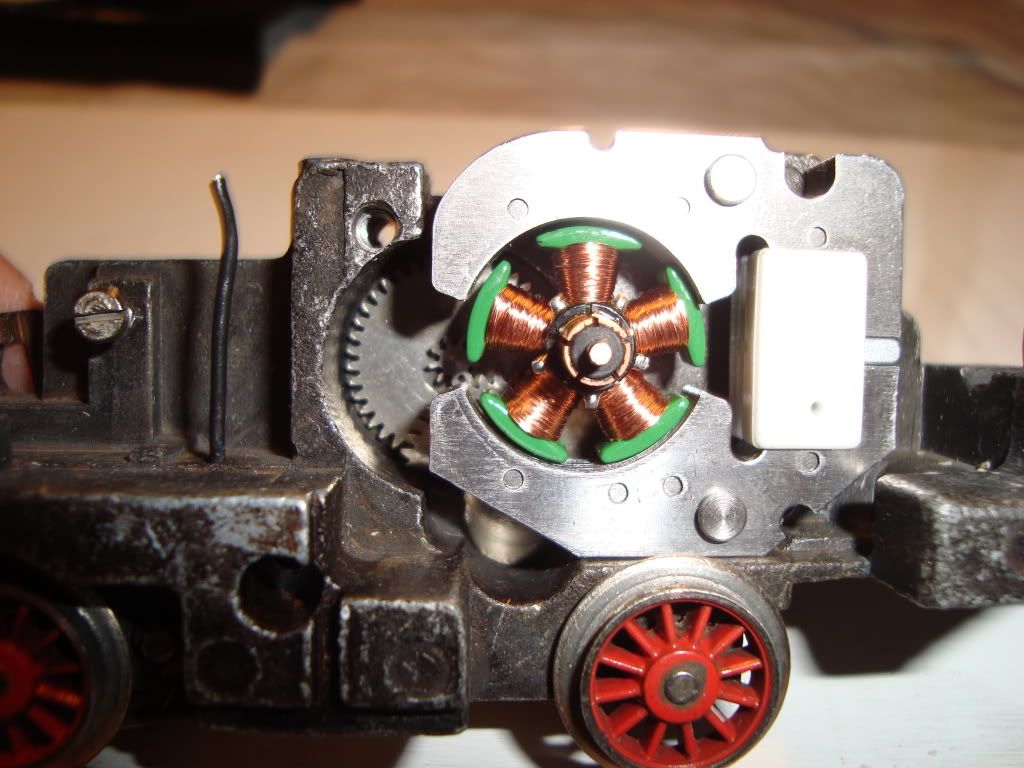

Zo dat zit er zo'n beetje in en na dat ik wakker ben geschrokken heb ik de magneet maar omgedraaid want ik kwam er achter dat deze verkeerd zat maar goed al doende leert men... :lol: :lol:

Even testen en ..................werkt perfect
Nu nog smeren en dan verder opbouwen
tot de volgende update..........
Mvgr. Marcel
Re:ombouw 3013 verder met de ombouw
Hallo mensen

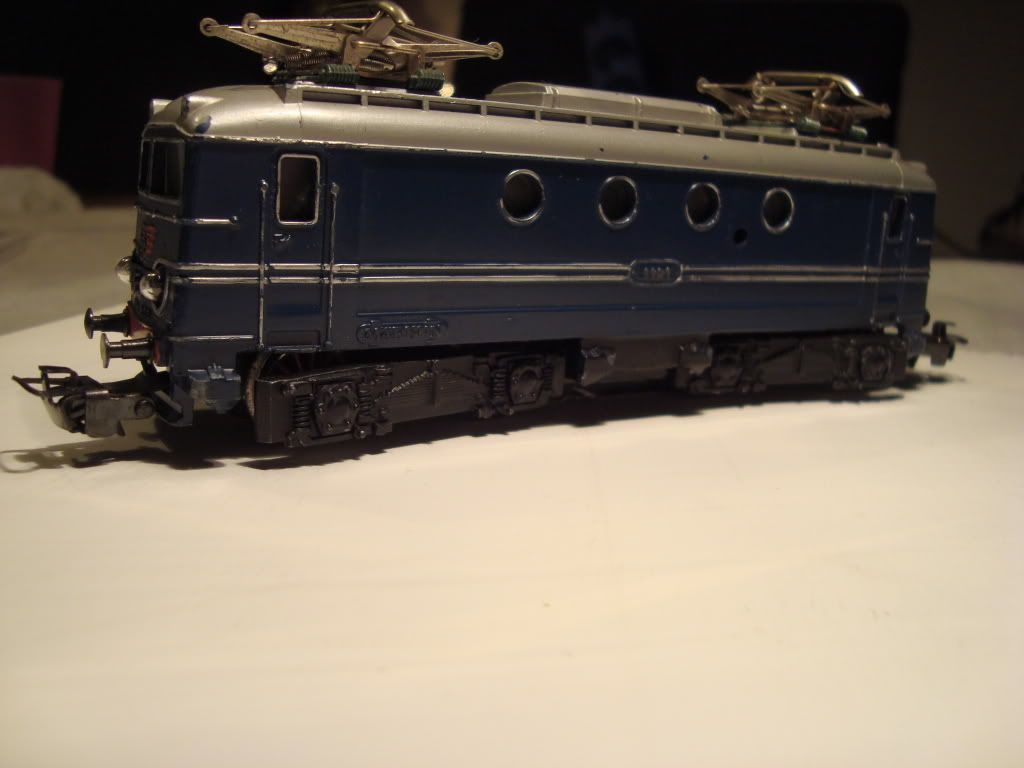

Zo ik heb alles mooi in elkaar gezet en gesmeerd.
Hij rijd perfect al vindt ik wel dat hij wat lawaai maakt in het algemeen.(Geen krakende tandwieltjes ofzo)

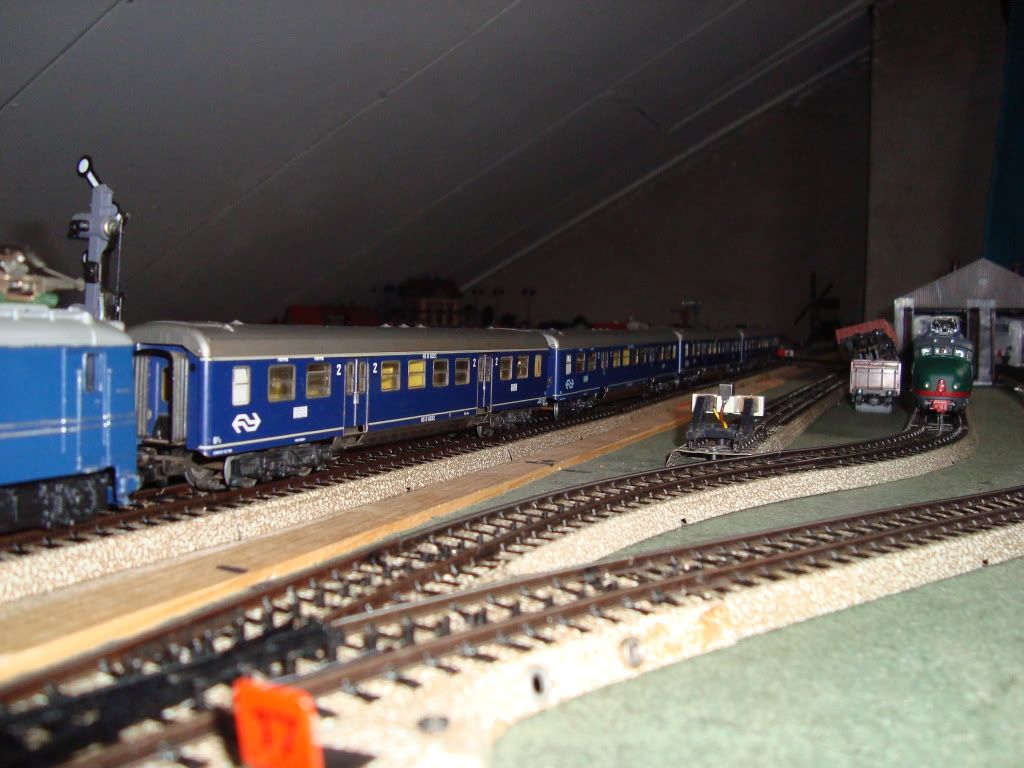

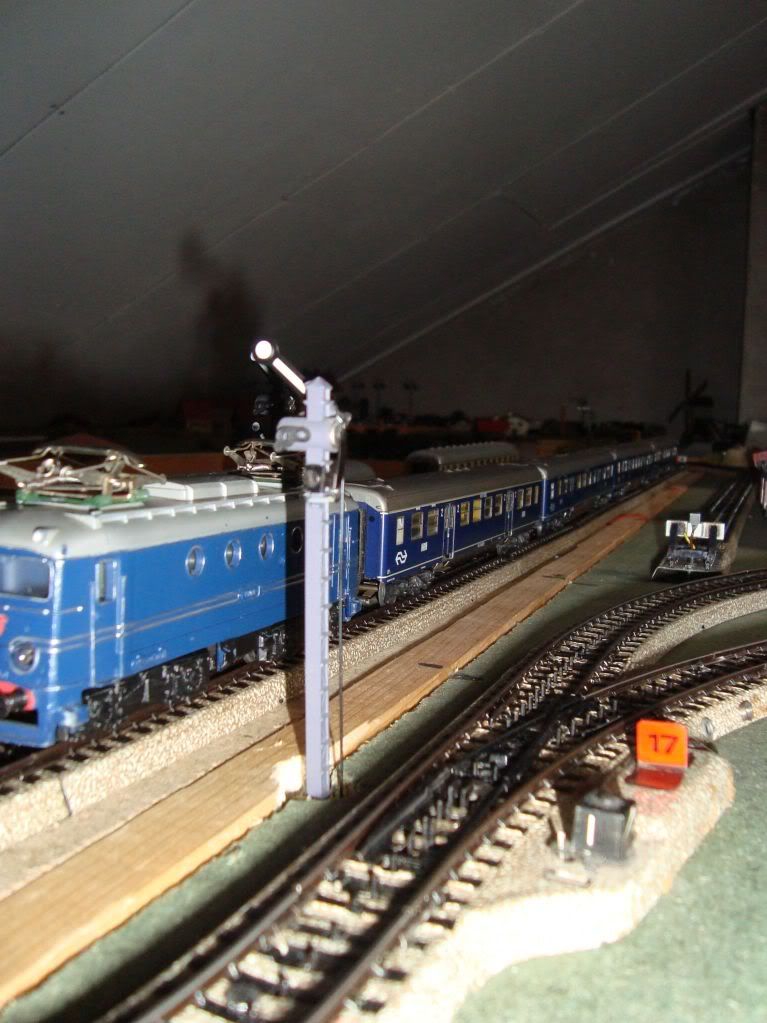

Maar goed de loc heeft plaats genomen op de baan en heeft gelijkt mijn nieuwe aanwinst erachter gekregen.
4 maal marklin 4049




groetjes Marcel
Re:ombouw 3013 verder met de ombouw
Lid sinds: 2006

M* en bezig te digitaliseren

offline
Re:ombouw 3013 verder met de ombouw
Heb je de verlichting al aangesloten? en zo ja, welke methode heb je toegepast? Zo te zien zitten de originele lampjes nog op hun plek maar op de foto's zie ik niets oplichten. Is het gelukt met het schema zoals in het linkje van Peter (Freak)?
Re:ombouw 3013 verder met de ombouw
Hallo Rob

Nee ik heb de verlichting even gelaten voor wat het is omdat de meningen nog al verdeeld zijn.
Ik wil wel zeker weten dat ht goed zit maar dat komt vast nog wel...........
Marcel
Re:ombouw 3013 verder met de ombouw
Marcel,
Ik heb niet kunnen vinden met wat voor centrale je werkt.
want bij sommige kan je dat met de centrale onderdrukken, vond ik ergens in een draadje, weet niet meer waar
bij mijn cs1 re helpt het prima.

sorry betreft knipperen van het licht.
mooie lok waggelt net zo erg als de echte...heel veel plezier er mee..

groet jes Jan
