Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Gepost op: maandag 17 juni 2019, 11:55:12 »

Goedemorgen allemaal,

In een ander topic zag ik het volgende staan:

Ik heb hier ook een 39980 en de bijwagen 41987.
En vanwege de gele leds in de 39980, heb ik ze door warm witte leds vervangen.
Was wel even prutsen, maar het resultaat mag er zijn en het kleurverschil met de 41987 is nu weg.

Groeten Ad

Nou is mijn vraag. Hoe heb je dit allemaal gedaan en is het lastig? Ik heb de 39980 en de bijwagen 41980. Allemaal met gele verlichting en ook gele frontverlichting. In de toekomst kan ik dan ook nog de 41987 aanschaffen en dan een 4 delig setje maken.

Groet, Jasper
Gelogd

hmmglaser

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #1 Gepost op: maandag 17 juni 2019, 12:39:14 »

Ik weet niet hoe groot de leds zijn tot en met 0603 is het prima te doen kleiner word het wat lastiger.
Gelogd
Mvg Mark

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #2 Gepost op: woensdag 19 juni 2019, 22:14:21 »

Nou is mijn vraag. Hoe heb je dit allemaal gedaan en is het lastig?
Veel priegelwerk Jasper.
Je begint gewoon met de kap te verwijderen en de printen los te halen.

Onderstaande foto's zijn genomen na ombouw denk ik, ik weet het niet zeker, want het is alweer 7 jaar geleden.

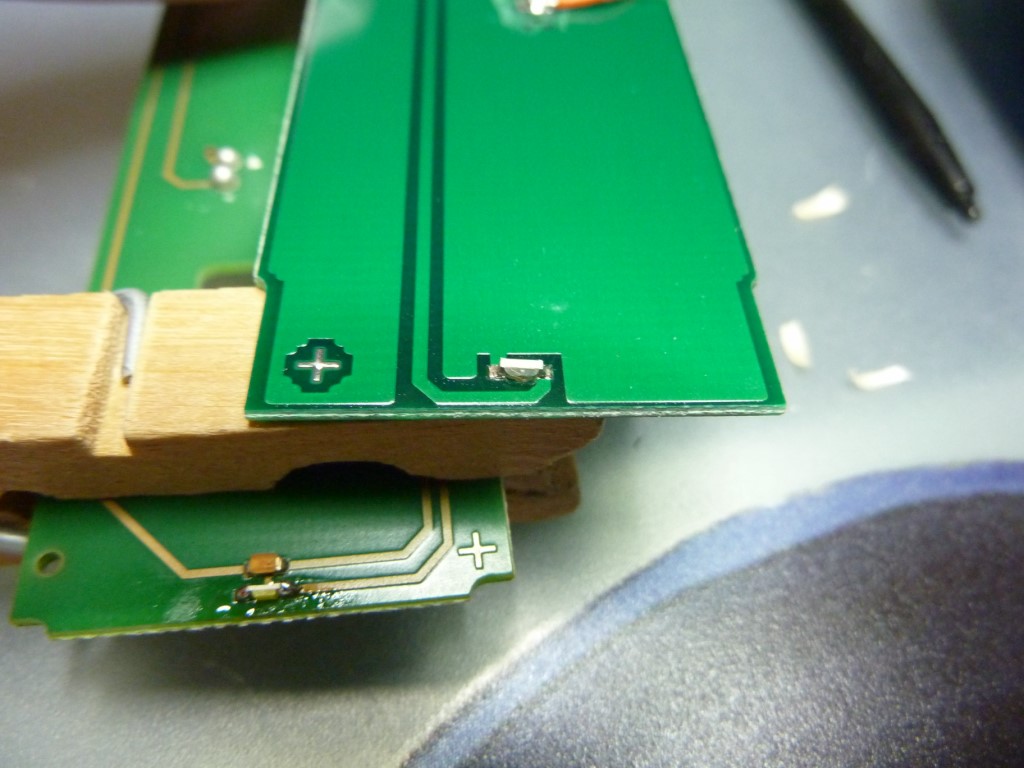

Hieronder het verschil (bodem print na ombouw)

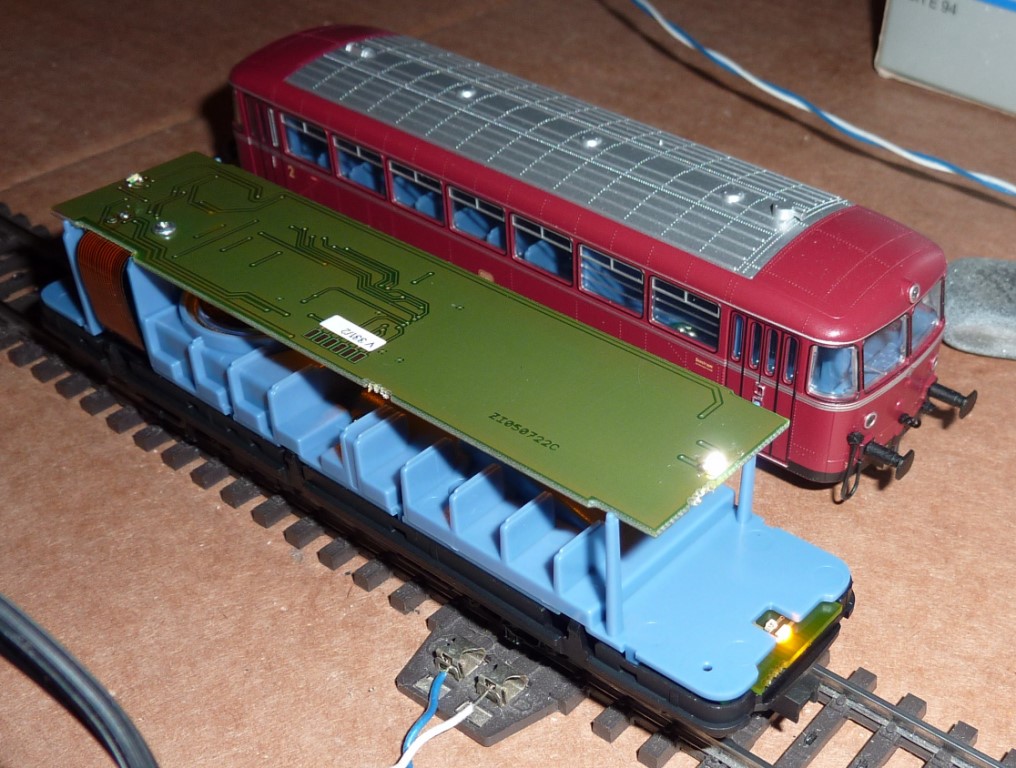

En de binnenverlichting:

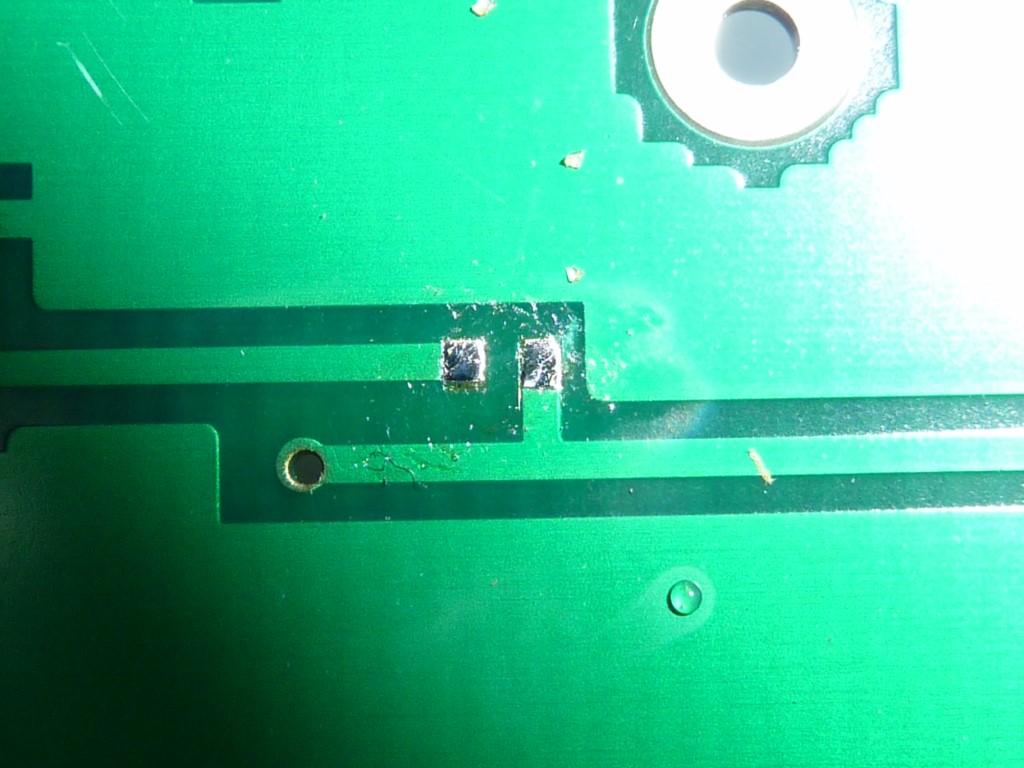

Oude led verwijderd (deze kwamen in stukken van de print, want ze vielen bij verhitten al uit elkaar).

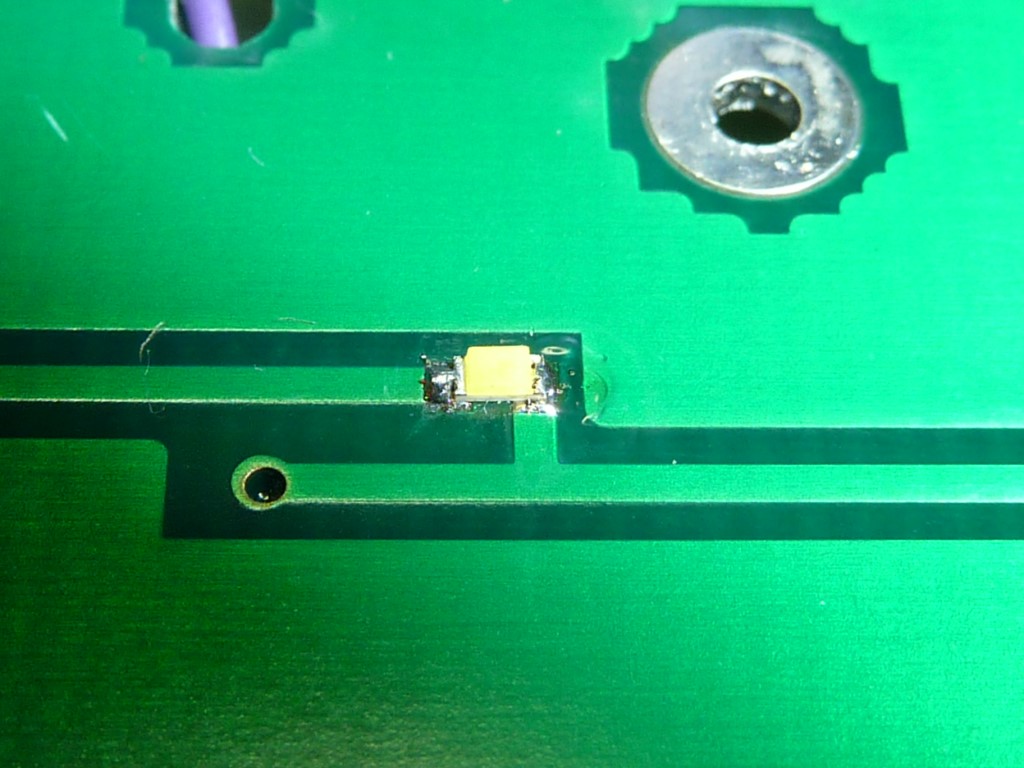

Nieuwe Led er op:




Vergelijk met lucifer:


De voorste led is een nieuwe led voor het frontsein en de achterste is de oude rode led van het sluitsein.

Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #3 Gepost op: zaterdag 22 juni 2019, 09:46:33 »

Ad, Moet je ook nog de weerstandswaarde aanpassen?

Groet, Jasper.

P.s. bedankt voor het plaatsen van de foto's
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #4 Gepost op: zaterdag 22 juni 2019, 14:03:27 »

 @citaat Volgens mij niet, maar zeker weten doe ik het niet. Ik zal het moeten nakijken op de print.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

hmmglaser

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #5 Gepost op: zaterdag 22 juni 2019, 17:40:25 »

Je kunt leds in verschillende lichtsterkte mcd en stralingshoeken kopen dus de vraag wanneer heb je de juiste is dan lastig.
Ik heb ze zelf in verschillende lichtsterkte en stralinghoek liggen en test gewoon uit wat het beste resultaat geeft.
Gelogd
Mvg Mark

Erik Baas

  • Zeer Toffe Gast
  • Online Online
  • Lid sinds: 2018
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #6 Gepost op: zaterdag 22 juni 2019, 18:10:48 »

LEDs geven IMO al gauw teveel licht. Voor een digitale loc kun je er dan altijd nog een (grotere) weerstand tussen zetten. Ik wil ook nog eens experimenteren met de verlichting van een analoge loc, maar met een transistor als constante stroombron ipv. een weerstand, zodat de lampjes al aan gaan bij een lage rijspanning.
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Warmwitte leds inbouwen 39980 railbus en in bijwagen 41980
« Reactie #7 Gepost op: zaterdag 22 juni 2019, 23:47:42 »

Bij teveel licht kun je de AUX poort simpelweg dimmen, om de lichtopbrengst te verlagen.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D
