Märklin E18 06 39680 ombouw met DC motor
« Gepost op: zondag 09 december 2018, 16:18:19 »

Hoi,

Een vorig jaar door mij aangeschafte Märklin lok E18 06 (39680) op ebay, bleek niet al te best te lopen.
De lok stotterde hevig met de compact Sinus motor, wat een bekend probleem is bij dit model.
Märklin had geen vervangelektronica meer op voorraad en kon de lok niet herstellen.
Ik heb daarom besloten de lok om te bouwen met een DC motor.

Eerst heb ik geprobeerd om een kleine DC motor in de bestaande behuizing van de compact Sinus motor te bouwen.
Ik vond op ebay een 6 polige motor met kleine afmetingen, maar inbouw mislukte volledig.
De behuizing van de DC motor was vierkant van vorm en die kreeg ik niet passend in de behuizing van de compact Sinus motor.
Dus had ik de lok maar weer opgeborgen, om later mee verder te gaan, mocht er zich een oplossing voor doen.

Een oplossing deed zich voor in het nieuwe model van de E18/Br118 van Märklin met nummer 37685.
Deze lok heeft een DC motor meegekregen op het oude motor drijfstel van de compact Sinus lok.

Deze motorset is te bestellen onder nummer E271158.

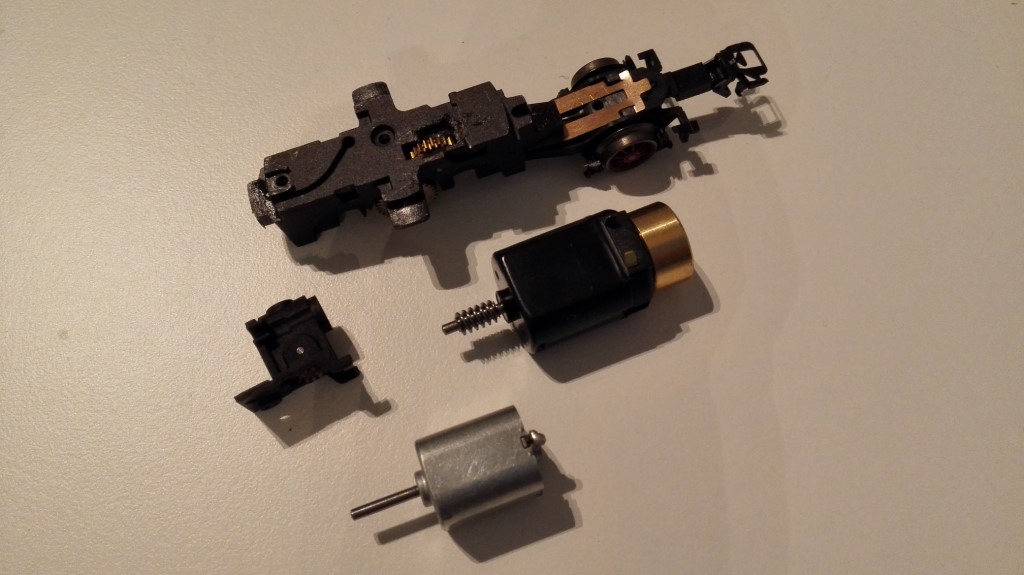

Je krijgt dan de motor inclusief de interface tussen motor en draaistelframe, zoals hieronder is afgebeeld.
Op de afbeelding staan ook het draaistel met voorloopas en onderaan de motor die ik op ebay heb gekocht.


Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Marklindak

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2007
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #1 Gepost op: zondag 09 december 2018, 16:22:40 »

Zo zie je maar Ad, beetje wachten op een oplossing wordt beloond!
Gelogd
Vriendelijke groeten,
Fred





Wanneer komt er nu eens een 766 uit in model?

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #2 Gepost op: zondag 09 december 2018, 16:30:09 »

Hieronder nog even de verschillende motoren, bovenaan de ebay-motor, in het midden de motor uit de motorset E271158 en onderaan de oude compact Sinus motor.



De meegeleverde motor past niet op het bestaande lokframe van de 39680 en frezen is geen optie, want ook het bevestigingspunt voor de kap is verplaatst.
De motor van ebay heeft dezelfde asdikte als die van de motor uit de motorset E271158
En dat kwam mooi uit want het wormwiel moest worden overgezet.
Met een kleine gasbrander heb ik het wormwiel verhit en van de as afgeschoven en op de as van de ebay-motor geplaats.
En dat ziet er dan zo uit.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #3 Gepost op: zondag 09 december 2018, 16:42:36 »

Zo zie je maar Ad, beetje wachten op een oplossing wordt beloond!
Dat dacht ik ook Fred. ;)

Hieronder nog even de adapter waar de motor op geschroefd wordt.


En hier is te zien hoe de adapter met twee "armpjes" in het motordraaistelframe haakt.


Vervolgens heb ik de motor op de adapter geschroefd, ik moest wel een kleine aanpassing, middels twee zelfgemaakt ringetjes, maken.


Van boven gezien:


En het vooraanzicht:
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #4 Gepost op: zondag 09 december 2018, 16:50:49 »

Nu wordt het motordraaistel weer in het frame teruggeplaatst.






Het motordraaistel wordt op zijn plaats gehouden door de kunststof immitaties aan de zijkant van het frame.
Deze zijn van onderaf in het frame geklikt.
Hieronder het frame compleet met de immitaties en de printjes, die door John geleverd zijn.


Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Bahn-AG

  • Gast
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #5 Gepost op: zondag 09 december 2018, 17:54:27 »

Hallo

Mooie ombouw, maar mijn vraag is natuurlijk; wat doe je met de oude sinus? :D

Bart
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #6 Gepost op: zondag 09 december 2018, 18:10:58 »

Nog even een foto van de lok volledig gemonteerd en gesoldeerd.


Ik zal nog een filmpje maken en plaatsen van de rijdende lok.
Er zit een ESU Lopi V3 in, dus (nog) geen geluid.

Mooie ombouw, maar mijn vraag is natuurlijk; wat doe je met de oude sinus? :D
Niks meer Bart denk ik, de motor is nog in orde, maar het vlieg/wormwiel is er af en opgeboord tot 2mm (wat ook mislukte), dus die past niet meer.
Ook de motorhouder is niet meer wat het moet zijn, door de aanpassingen die ik heb gemaakt om de ebay motor te laten passen.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #7 Gepost op: zondag 09 december 2018, 18:53:45 »

Fijn dat de ombouw naar een andere motor eindelijk gelukt is, Ad.
Je hebt het zo netjes opgelost, en hopelijk heb je nu weer veel plezier van je loc.
Gelogd
Groetjes John,
Kalender-items:

VC

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2015
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #8 Gepost op: zondag 09 december 2018, 20:15:22 »

Dit is een mooi staaltje vakwerk Ad, gefeliciteerd.
En, zijn de rij-eigenschappen nu beter?

Mvg, Luc
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #9 Gepost op: zondag 09 december 2018, 20:30:36 »

 @citaat @citaat John  :thumbup:
 @citaat Luc, de rijeigenschappen zijn nu veel beter dan met de oude motor.
Alleen ontbreekt een vliegwiel, als die erop zou zitten dan zou de lok nog iets beter lopen.
Maar deze motor heeft geen dubbele as en dus kon ik het vliegwiel niet overzetten.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #10 Gepost op: zondag 09 december 2018, 22:06:30 »

Filmpje, gemaakt bij kunstlicht en mijn telefoon neemt dan niet zo lekker op.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

huub

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #11 Gepost op: donderdag 04 april 2019, 00:41:14 »

Ad,

Ik heb jouw voorbeeld blindelings gevolgd  :P en mijn E19 (39192) omgebouwd met de bewuste motor en het wormpje (van 42,95).
Bij testen rijdt de lok echter te langzaam.
Het origineel was per slot van rekening een sneltreinlok die 180 km/u kon rijden.
Ik heb wat andere motoren besteld in china, maar of die direct passen ? Ze hebben wel het dubbele toerental.
Als ze binnen zijn, laat ik wel wat weten. Als er interesse is.

grv Huub
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #12 Gepost op: donderdag 04 april 2019, 19:28:47 »

Hoi Huub,

Mijn loc loopt ook te langzaam, het max toerental van de motor is te laag.
Mocht je een betere motor vinden dan hoor ik dat graag.
Ik betaalde overigens maar €33,- voor de motor en overbrenging.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

huub

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #13 Gepost op: donderdag 04 april 2019, 23:40:39 »

Hmm, ik moest er 9,95 verzendkosten bij betalen....
Ik heb dan nu wel 2 wormpjes, een met 2mm en een met 1,5 mm as-gat.
Tis wel afwachten of de bestelde motoren passen, ook qua bevestiging.
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Online Online
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #14 Gepost op: donderdag 11 april 2019, 21:24:56 »

Ik had de set via de dealer besteld, was ook vrij vlot binnen en dan heb je geen verzendkosten.
2 wormwieltjes? Je bedoelt zeker de oude met asgat van 1,5mm en de nieuwe met asgat van 2mm?
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

loc-driver

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2006
Re: Märklin E18 06 39680 ombouw met DC motor
« Reactie #15 Gepost op: vrijdag 12 april 2019, 07:29:31 »

Mooi gedaan Ad. Leuk verslag van de ombouw. Hoe is het verder met je baan?
Gelogd
m.vr.gr.

JohnnyB
