Verbeteren verlichting V200 d.m.v. inbouw leds
« Gepost op: dinsdag 24 april 2018, 10:52:48 »

Nu Jasper in dit topic vroeg hoe ledverlichting in een V200 te bouwen is, wil ik in dit topic laten zien hoe ik dat gedaan heb/aan het doen ben.

De verlichting in de V200 is met 2 gloeilampjes uitgevoerd, en daardoor nogal zwak. Tevens is het de nodige lichtlekkage.
Hoe ziet dat er dan uit?

Nou als het frontsein brandt zo:

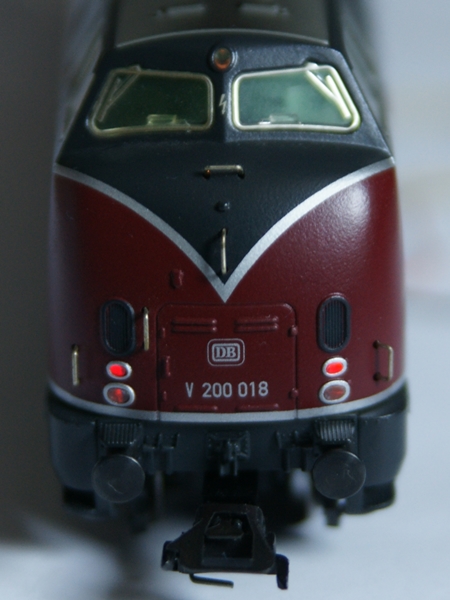

En met het sluitsein zo:


De lichtlekkage is bij enige verduistering al snel te zien.


In de kap zitten de lichtgeleiders met een stukje blik als afscherming. Al heb ik het idee dat het licht alsnog van de ene in de andere lichtgeleider komt.


Hierbij ook nog een blik op de gloeilampjes.


Wat ik gedaan heb is een printje getekend, wat hier te zien is...


Die komt dan op deze manier in de kap te zitten, voor het printje zit nog een printje welke voor de afscherming van het licht zorgt.


En dan is dit het resultaat, frontsein:


Sluitsein:


Het frontsein in het donker


En het sluitsein in het donker


Te zien is dat de verlichting veel beter te zien is, en dat de lichtlekkage (zo goed als) geheel is verdwenen.
Met de ombouw van het toplicht ben ik nog bezig, maar hoe dat gaat zal ik dat in een volgende post in dit topic beschrijven.
Gelogd
Groetjes John,
Kalender-items:

Kaleb

  • 3rail Events team
  • Offline Offline
  • Lid sinds: 2006
  • Stamtafel Mijnstreek en Gebrooker Baan
    • Mijn baan
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #1 Gepost op: dinsdag 24 april 2018, 11:04:43 »

We wachten gespannen af. Ik heb er ook nog eentje om te bouwen  :D
Gelogd
Groetjes,
Henk (Kaleb)

Mijn baan in aanbouw: Gebrooker Baan (M-rails, ECoS en Koploper)
Vaste bezoeker van de Stamtafel Mijnstreek

VT601

  • Wiki Redactie
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • VT601 is one of my favorite trainsets
    • Modelbaan en meer
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #2 Gepost op: dinsdag 24 april 2018, 13:39:25 »

Dat ziet er veelbelovend uit. Misschien dat min V200 ook zo gemodificeerd gaat worden.

John
Gelogd
VT601 is my favorite
Ik rij met marklin digitaal , periode IV en CS3+


https://modelbaan-en-meer.000webhostapp.com/

https://www.youtube.com/user/vt601

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #3 Gepost op: dinsdag 24 april 2018, 13:56:16 »

Ik blijf je volgen.

Zelf wil ik ook de nodige loks van ledverlichting voorzien maar hoe kom ik aan printjes.
Zelf maken kan ik niet.
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #4 Gepost op: dinsdag 24 april 2018, 16:42:08 »

Dank voor de lovende berichten, ik hoop binnenkort even tijd te vinden voor het toplicht (printje daarvoor ligt al klaar).

@Henk, naast de V200 ben ik met nog een aantal locs bezig, maar ik heb niet alles online staan. Maar natuurlijk is zelf met losse ledjes priegelen ook een optie om vele locs om te bouwen.
Gelogd
Groetjes John,
Kalender-items:

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #5 Gepost op: zaterdag 28 april 2018, 21:08:51 »

Hallo John,

Dit is precies wat ik zoek! Kan je voor mij ook deze printjes maken? Ik heb er voorlopig 8 nodig. Ik hoop dat je die kan maken?

Groet, Jasper
Gelogd

Kaleb

  • 3rail Events team
  • Offline Offline
  • Lid sinds: 2006
  • Stamtafel Mijnstreek en Gebrooker Baan
    • Mijn baan
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #6 Gepost op: zondag 29 april 2018, 11:54:01 »

Maar natuurlijk is zelf met losse ledjes priegelen ook een optie om vele locs om te bouwen.

Eerst een goede cursus  :D
Gelogd
Groetjes,
Henk (Kaleb)

Mijn baan in aanbouw: Gebrooker Baan (M-rails, ECoS en Koploper)
Vaste bezoeker van de Stamtafel Mijnstreek

VT601

  • Wiki Redactie
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • VT601 is one of my favorite trainsets
    • Modelbaan en meer
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #7 Gepost op: zondag 29 april 2018, 15:20:19 »

@John (LT),

als je ze voor Jasper toch bijmaakt, doe er voor mij ook twee (dus voor één lok).

Gr. John (VT601)
Gelogd
VT601 is my favorite
Ik rij met marklin digitaal , periode IV en CS3+


https://modelbaan-en-meer.000webhostapp.com/

https://www.youtube.com/user/vt601

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #8 Gepost op: zondag 29 april 2018, 15:28:57 »

Jasper/John, geen probleem, zodra het naar mijn tevredenheid is, zal ik net als de 6400 een nieuwsbrief rondsturen.

Henk, je weet me te vinden :P
Gelogd
Groetjes John,
Kalender-items:

JP Valk

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2017
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #9 Gepost op: vrijdag 22 juni 2018, 14:07:33 »

Hallo John,
Ik ben nog relatief nieuw op het forum maar heb al veel mooie zaken van je gezien.
Ik ben nu ook bezig mijn Ma3682  V200.1 om toe bouwen naar sound en wil graag ook van de lichtlekkage af. In jouw bijdrage precies gevonden wat ik zoek. Is het geheel al uitgericht en mag ik mij. Bij jou aanmelden voor afname van een setje. Voor mijn loc?
Vriendelijke groeten<
Jens
Gelogd

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #10 Gepost op: vrijdag 22 juni 2018, 20:58:20 »

Hallo Jens,

Om te beginnen dank voor je compliment.
De onderste printjes voor de V200 heb ik al liggen en zijn naar tevredenheid, die voor het topsein was ik echter nog niet helemaal tevreden over.
Die heb ik dus aangepast en het is nu wachten tot die binnenkomen.

Zodra die binnen zijn, en naar tevredenheid, zal ik de rest van de ombouw in dit topic laten zien.
Gelogd
Groetjes John,
Kalender-items:

timjoo

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2006
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #11 Gepost op: zondag 09 december 2018, 10:52:29 »

Even dit weer omhoog schoppen.
Hoe staat het met dit project? heb ook wel interesse in de printjes.
Gelogd


MVG Tim

Marklin CSI + 2X MS

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #12 Gepost op: zondag 09 december 2018, 15:01:01 »

Ook ik wacht in spanning af en ben heel erg benieuwd hoe het eruit gaat zien?

Jasper
Gelogd

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #13 Gepost op: zondag 09 december 2018, 19:49:35 »

Het staat eigenlijk zover dat ik de topprinten pas binnen heb gekregen en nu moet passen/inbouwen.
Maar dit alles duurt helaas langer gepland doordat eerdere printen niet naar mijn zin waren, en er diverse projecten voor anderen tussendoor gekomen zijn.

Gelogd
Groetjes John,
Kalender-items:

Hero

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #14 Gepost op: zondag 09 december 2018, 20:09:21 »

Dat je op dat topprintje niet gelijk een ledje voor de machinist hebt geplakt.

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #15 Gepost op: zondag 09 december 2018, 20:11:57 »

Dan kijk je vol tegen de zijkant van die led aan, dass ook geen porum.  ;)
Gelogd
Groetjes John,
Kalender-items:

Hero

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #16 Gepost op: maandag 10 december 2018, 01:15:48 »

Daar heb je wel een punt.

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #17 Gepost op: woensdag 02 januari 2019, 22:20:26 »

Om te beginnen wil ik iedereen een gelukkig en gezond nieuw jaar wensen.

Dan over naar de orde van dit bericht, ik heb eindelijk even tijd gehad om alles op m'n gemak te passen, bij deze het resultaat.

Om te beginnen het printje even vanaf de andere kant gezien.


En de kant waar de draden opzitten.


Dan een foto die niet veel anders is dan degene uit de vorige 'update'. Nu zit deze echter met dun dubbelzijdig tape vast geplakt.


Om te zorgen dat de print geen licht lekt, deze deels afgeplakt.


Vanaf de buitenkant ziet het er dan zo uit. Ik ben er tevreden mee.


Het cabine interieur kan nu weer ingebouwd worden.
Gelogd
Groetjes John,
Kalender-items:

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #18 Gepost op: woensdag 02 januari 2019, 22:29:46 »

Het printje voor de onderste seinen hadden jullie al gezien, nu is de voorkant niet veranderd, maar voor de compleetheid er even bij.


De achterkant is echter wel veranderd, boven in de foto de afscherming voor tussen de leds.
Dat is een stukje printplaat, welke aan de zijkanten even in de zwarte verf is gedompeld. En hoewel het er zo misschien niet helemaal fraai uit ziet, werkt het uitstekend.


Dat geheel past nog steeds op dezelfde manier in de kap.


En dan het resultaat, het frontsein.


En natuurlijk ook een sluitsein.


Op het lensje voor de bovenste lamp van het frontsein na is het klaar, dus die ga ik nog even terugplaatsen en dan is er weer een project afgerond. :)
« Laatst bewerkt op: woensdag 02 januari 2019, 22:31:59 door Looney Tunes »
Gelogd
Groetjes John,
Kalender-items:

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #19 Gepost op: donderdag 03 januari 2019, 10:07:54 »

Hallo John,

Vanaf wanneer zijn deze printplaten te bestellen en zijn ze ook geschikt voor de V200.0?

Groet, Jasper
Gelogd

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #20 Gepost op: donderdag 03 januari 2019, 12:05:08 »

Jasper,

Zodra ik deze loc helemaal af heb (moet nog even een decoder inbouwen) zijn ze te bestellen, dat zal binnen nu en een week dus het geval zijn.
Dit is een V200.0, dus daar zijn ze voor geschikt.

Mvg, John
Gelogd
Groetjes John,
Kalender-items:

Munin

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2009
  • Glueck auf
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #21 Gepost op: donderdag 03 januari 2019, 16:10:54 »

T ziet er weer heel fraai uit, John!
Wens jou natuurlijk ook een voorspoedig 2019 toe!

Peter
Gelogd

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #22 Gepost op: donderdag 03 januari 2019, 19:54:46 »

Dankjewel Peter!
Gelogd
Groetjes John,
Kalender-items:

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #23 Gepost op: donderdag 10 januari 2019, 21:30:21 »

Door de griep is ombouw helaas niet verder gevorderd, maar ik had nog 2 foto's die ik jullie niet wil onthouden.

De motor is omgebouwd met kogellagers, zodat die op rolletjes loopt (Pun intended :D)


En een foto van de rest van het onderstel, het motordraaistel weer teruggeplaatst. Daarnaast decoder geplaatst en alles verbonden. Rechts is de stekker te zien om straks de kap, waar de lichtprintjes inzitten, makkelijk af te nemen.
Gelogd
Groetjes John,
Kalender-items:

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #24 Gepost op: donderdag 24 januari 2019, 21:41:07 »

Zodra ik deze loc helemaal af heb (moet nog even een decoder inbouwen) zijn ze te bestellen, dat zal binnen nu en een week dus het geval zijn.

Mvg, John

3 januari plus 7 is bij mij 10 januari. Dan zouden de printjes te bestellen zijn. Ik zie nog steeds niets op jou website! Ik kijk heel erg reikhalzend uit naar jou printjes. Mag ik je ook bellen om ze gelijk te bestellen? Vertel me alsjeblieft vanaf wanneer ze te bestellen zijn, dan ga ik ze direct bestellen. Doe mij er maar gelijk 3. Ik denk nl. dat ze ook wel passen in de Br 221.

Met vriendelijke groet,
Jasper.
Gelogd

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #25 Gepost op: donderdag 24 januari 2019, 21:47:49 »

Dat klopt, ik moet mijn site namelijk nog updaten, maar ze zijn wel (via het contactformulier aldaar) te bestellen.
Ik moet je alleen wel teleurstellen, want ze passen niet in de V200.1.
Heb samen met Ad de printjes gepast is zijn loc, maar het verschilt is aanzienlijk. Ik ga wel aan de slag om ook die printjes te maken, zodat er ook een setje voor de V200.1 is.
Gelogd
Groetjes John,
Kalender-items:

Jasperkc

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • mooie 44er bij de VSM
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #26 Gepost op: donderdag 24 januari 2019, 22:18:55 »

Ok, Dan zal ik nog even geduld moeten hebben voor de V200.1 Ik ga dan alvast bestellen voor de br 220. Of is het handiger om te wachten zodat ook de V200.1 past.

Groet, Jasper
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #27 Gepost op: donderdag 24 januari 2019, 22:53:35 »

Hey John,

Ik ga wel aan de slag om ook die printjes te maken, zodat er ook een setje voor de V200.1 is.
Heb je de maten dan al voor de printje van de V200.1?
Ik zal ze opmeten, je hebt blijkbaar al ongeduldige klanten. :-)
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Verbeteren verlichting V200 d.m.v. inbouw leds
« Reactie #28 Gepost op: zaterdag 26 januari 2019, 00:23:06 »

@Jasper, wat jij wil. Maakt mij niet uit.

@Ad, haha, gaat goedkomen ;)
Gelogd
Groetjes John,
Kalender-items:

Pagina's: [1]   Omhoog


Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 0.817 seconden met 24 queries.
