Problemen met Märklin draaischijf 7186
« Gepost op: woensdag 21 februari 2018, 23:07:02 »

Ik heb het volgende probleem met de draaischijf 7186

bron: 3railforum

Zie ook http://www.ab-treinen.nl/Techniek/Draaischijf/M-rail%20draaischijf.htm

Aanvankelijk wilde draaischijf niet draaien. Het probleem bleek een slecht contact met de middelste strip in het bruine deel midden op de draaischijf (zie bovenstaande foto) te zijn.

Het contact is hersteld, de draaischijf draait nu weer linksom en rechtsom, echter alleen als de drukknoppen of de hendel bij het huisje op de draaischijf ingedrukt blijven. De spoel die het houdcontact voor de draaibeweging naar het volgende spoor moet maken wordt niet bekrachtigd. Ik heb alle contacten en draden naar de spoel doorgemeten maar er zit geen onderbreking in. Als ik via een omweg spanning zet tussen de massa van de draaischijf en de draad naar de spoel, wordt het houdcontact wel gemaakt. Wat kan er fout zitten in de draaischijf ? Weet iemand wat het probleem kan zijn ?



« Laatst bewerkt op: donderdag 22 februari 2018, 23:14:37 door brund55 »
Gelogd
Met vriendelijke groet,
Dick

ErikW

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2008
    • Work in progress
Re: Problemen met Märklin draaischijf 7186
« Reactie #1 Gepost op: donderdag 22 februari 2018, 11:06:50 »

Zit de meenemer-ring wel goed onder je brug?
Gelogd
Erik

brund55

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • BR 103fan forever
Re: Problemen met Märklin draaischijf 7186
« Reactie #2 Gepost op: donderdag 22 februari 2018, 17:01:20 »

De meenemerring zit goed onder de brug.
Gelogd
Met vriendelijke groet,
Dick

Bahn-AG

  • Gast
Re: Problemen met Märklin draaischijf 7186
« Reactie #3 Gepost op: donderdag 22 februari 2018, 17:33:57 »

Hallo

Gebruik je het originele schakelkastje?

Bart
Gelogd

brund55

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • BR 103fan forever
Re: Problemen met Märklin draaischijf 7186
« Reactie #4 Gepost op: donderdag 22 februari 2018, 23:12:33 »

Ja Bart. De draaischijf is nog origineel, inclusief het schakelkastje.
Gelogd
Met vriendelijke groet,
Dick

brund55

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • BR 103fan forever
Re: Problemen met Märklin draaischijf 7186
« Reactie #5 Gepost op: donderdag 22 februari 2018, 23:23:05 »

Ondertussen ben op de volgende site aangeland http://forum.miniatur-wunderland.de/analog-f11/neuverdrahtung-maerklin-analog-7186-drehscheibe-t32799.html Misschien levert dat wat op.
Gelogd
Met vriendelijke groet,
Dick

brund55

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • BR 103fan forever
Re: Problemen met Märklin draaischijf 7186
« Reactie #6 Gepost op: vrijdag 23 februari 2018, 21:55:34 »

De oplossing was simpeler dan gedacht.

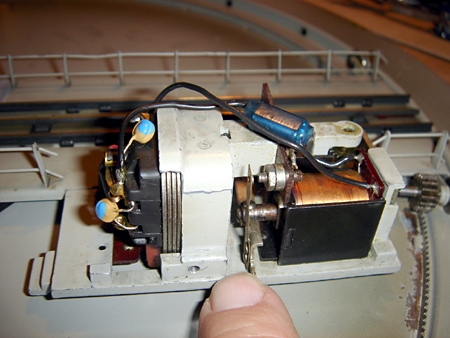

Bron: Modellbahnwelt.de

Aangezien er geen draadbreuk o.i.d. te vinden was, en de draaischijf wel draaide als je de handbediening indrukte, bleven er twee mogelijkheden over:
  • zwakke spoel of
  • contactafstand niet juist

Na wat afstel- en grondig schoonmaakwerk van de contactpunten kreeg ik tenslotte het gewenste resultaat. Blijkbaar is de spoel behoorlijk zwak, de contactpunten raken elkaar zowat.

De draaischijf doet het nu zoals het hoort, weer een klus minder.

« Laatst bewerkt op: vrijdag 23 februari 2018, 21:57:17 door brund55 »
Gelogd
Met vriendelijke groet,
Dick

JWS

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2008
Re: Problemen met Märklin draaischijf 7186
« Reactie #7 Gepost op: woensdag 19 december 2018, 23:32:55 »

Mijn probleem is dat ik vaak een paar keer of langer moet drukken om rechtsom draaien te starten. Linksom gaat bijna altijd goed. Soms lukt het helemaal niet en moet ik eerst even de andere kant uit indrukken. Het aantrekmechanisme maakt veel lawaai en juttert wat. Ik heb geen blauwe spoel of condensator zoals hierboven op de foto. Wat te doen? Die erjuist overheen zetten? Welke waarden dan?
Met groet,
Jan Willem
Gelogd
IB 650, blauwe (Temsi en Marklin) trafo's, m-rails, nog geen booster. Nederland 1945-2000 muv BR 186!
