Auteur Topic: Steemwiek: Opbouw nieuwe tafel  (gelezen 9680 keer)

marklintim

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • trotse M-rail rijder
Re: Start bouw "Steemwiek"
« Reactie #100 Gepost op: vrijdag 29 juni 2018, 13:20:55 »

mooi gemaakt steven, daar kan je al aardig wat treinen kwijt. succes met de bouw van het spiraal en de rest van het schaduw station :thumbup: :thumbup:
Gelogd


Vriendelijke Groeten,

Tim
zie ook eens Modelbaan Getswoud
mijn grootspoor foto's

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #101 Gepost op: donderdag 22 november 2018, 21:25:05 »

De baan ligt er inmiddels nog hetzelfde bij. Ik ben mij rustig aan het orinteren wat ik wil met de baan, zodat ik weet hoe ik de elektra aan moet gaan leggen. Binnenkort wel al even wat gaten zagen en isolatie testen. Verder ben ik bezig met materiaal verzamelen en ombouwen. Zoals de sleep IC Berlijn rijtuigen voorzien van verlichting. Het gaat per rijtuig steeds sneller. Nog maar 2 te gaan.

Gelogd
Mvg,
Steven

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #102 Gepost op: dinsdag 27 november 2018, 23:08:32 »

De andere 2 zijn ook gedaan. Het liefst plak ik er nog 3 achteraan en het liefst heb ik de lengteschaal ook 1:87 en het liefst heb ik dit en het liefst heb ik dat maar hier ben ik ook blij mee. :)

Wat wel nog moet is sluitverlichting en de 1731 voorzien van een kortkoppeling en LokSound M4. En ik denk dat het mooier is als de balkons niet doorschijnen aan de voor en achterkant? In ieder geval niet aan de zijde van de loc en achteraan.



« Laatst bewerkt op: dinsdag 27 november 2018, 23:16:30 door Steem »
Gelogd
Mvg,
Steven

marklintim

  • Stamgast
  • Offline Offline
  • Lid sinds: 2013
  • trotse M-rail rijder
Re: Start bouw "Steemwiek"
« Reactie #103 Gepost op: woensdag 28 november 2018, 10:33:07 »

Mooi werk steven.
Mooie verlichte stam zo.
Pijplines enschede verkoopt een door hun zelf ontwikkelde sound decoder van de 16/1800 en 1700 (1700 heeft een andere compressor, vandaar de 1700 los).
Gelogd


Vriendelijke Groeten,

Tim
zie ook eens Modelbaan Getswoud
mijn grootspoor foto's

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #104 Gepost op: woensdag 28 november 2018, 12:50:19 »

Dat is wel interessant. Bedankt voor de tip. :thumbup:
Gelogd
Mvg,
Steven

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Start bouw "Steemwiek"
« Reactie #105 Gepost op: woensdag 28 november 2018, 21:24:55 »

Leuk stammetje, Steven!

Als je de loc toch van een andere decoder gaat voorzien, is het misschien een idee om gelijk de sluitseinen van de loc aan te pakken.
Op het forum zijn diverse mogelijkheden te zien hoe je die apart kan schakelen.
Gelogd
Groetjes John,
Kalender-items:

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #106 Gepost op: zaterdag 19 januari 2019, 20:59:22 »

Ok nu ik wat meer ervaring op heb gedaan ben ik er achter gekomen dat de huidige tafel niet (meer) aan mijn wensen voldoet. Dit valt ook enigszins binnen de verwachtingen. Even op een rijtje wat er niet bevalt:

  • De (onder)doorkruiphoogte is te laag
  • Het verrijdbaar zijn van de tafel voegt weinig toe
  • De poten zitten op ongunstige plekken
  • De tafel is "verkeerd om" ontworpen voor wat ik nu wil

Eigenlijk heb ik het afgelopen jaar met het aanleggen van de baan de ervaring opgedaan die ik nodig had om de juiste tafel te bouwen. Andersom werkt het ook: de tafel heeft mij de ervaring gegeven van wat ik kan met de baan. Dat hiermee een jaar "verspild" is, is het wel waard denk ik. Door ook nogmaals dit artikel door te nemen ben ik nu tot het volgende gekomen:

  • De tafel wordt 20cm hoger waardoor ik circa 70cm (onder)doorkruiphoogte heb ipv de 35cm die ik nu heb
  • De tussenruimte tussen de verschillende niveaus wordt 23.5cm
  • De mangaten aan weerszijden komen uit op 70x70 cm

Op deze manier heb ik vrijwel overal maximaal 70cm nodig om bij te komen. Uitzondering hierop is de ruimte midden achterin. Verder is het hoogst liggende schaduwstation (zoals eerder in dit topic vermeld) meer een veredelde keerlus. Maar dat vind ik niet zo'n probleem.

Dan nog een aantal vragen:

  • Dalend kom ik voor de rechter helix op een percentage van 3.4%, is dat nog ok? (Stijgend kom ik maximaal op 2.9%)
  • Het zwaktepunt wat betreft bereikbaarheid ligt hem dus achterin in het midden. Is dit echt een no-go?
  • Hoogte tussen de lagen bij de helices is op zijn laagst 8.5cm. Kan dat?

Dat houdt natuurlijk wel in dat de zaag in de tafel moet. Eens kijken wat ik opnieuw kan gebruiken, en wat weg kan. De wielen kunnen sowieso weg, en de poten moeten hoger en komen op de plekken waar ze het minst in de weg staan. Ik heb ook nog een ontwerp geprobeerd die de kamer rond gaat, maar daar kom ik niet uit. Hier in ieder geval wat afbeeldingen van wat ik nu van plan ben, en ik zal ook het .any bestand toevoegen.



^ Het zichtbare deel. Links en rechts zal het begin van de helices ook nog zichtbaar zijn. Dit deel is nog verre van af en zeker.



^ Het zichtbare deel inclusief de helices. De helices maken 5.5 (links) en 2.5 (rechts) wentelingen.

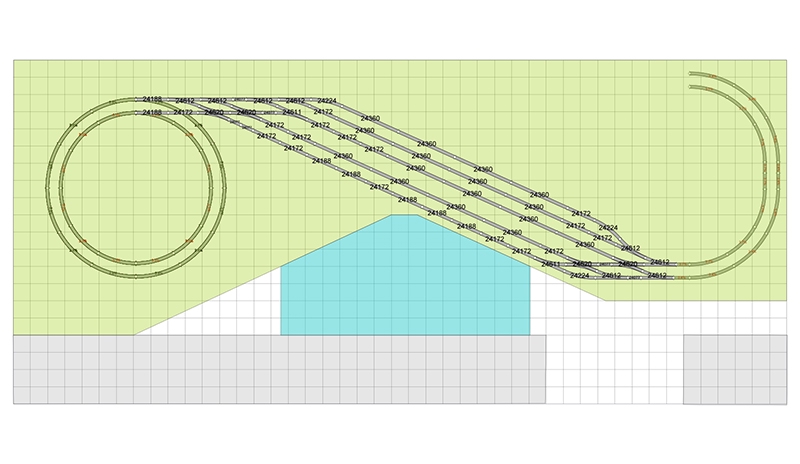

^ Het bovenste schaduwstation a.k.a. de veredelde keerlus.



^ Het onderste schaduwstation. Het korte spoortje is bedoeld als "shortcut" voor mijn DE2 die kortere omlooptijden zal hebben dan de andere treinen.



^ De hele spaghetti. Zo is goed te zien dat de mangaten vrij blijven.

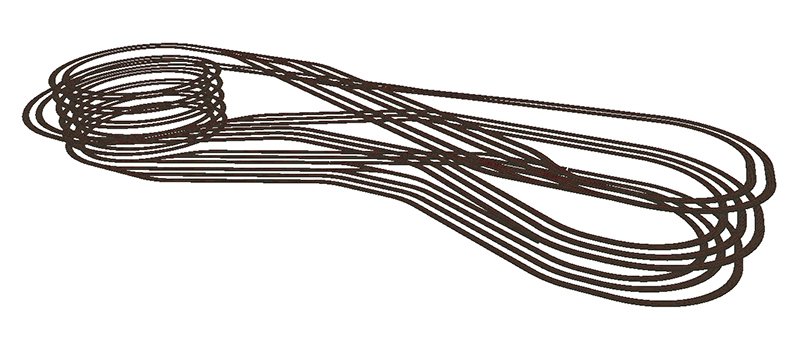

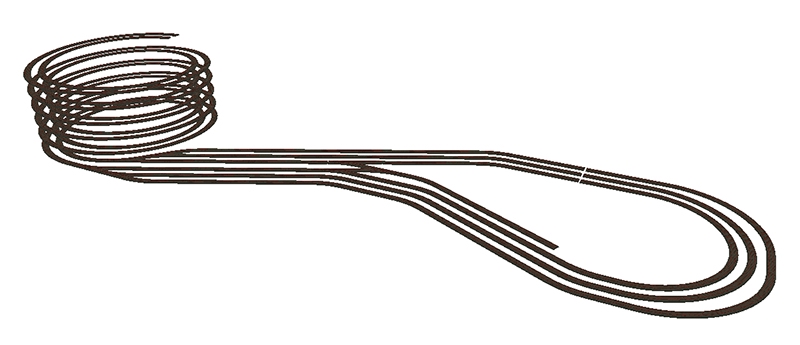

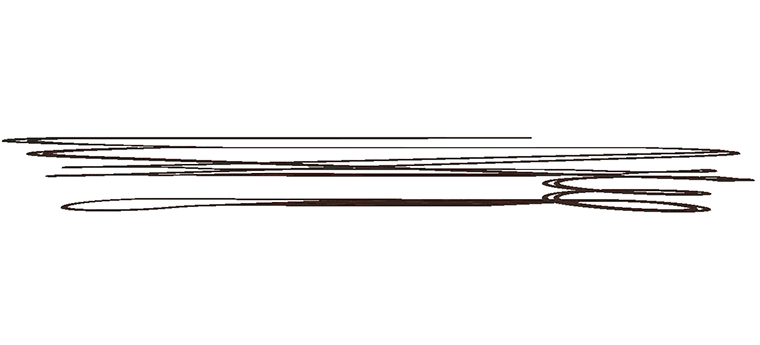

^^^ Enkele 3D weergaven.

Reacties zijn van harte welkom.
« Laatst bewerkt op: zondag 20 januari 2019, 20:20:49 door Steem »
Gelogd
Mvg,
Steven

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Start bouw "Steemwiek"
« Reactie #107 Gepost op: zondag 20 januari 2019, 22:23:26 »

Dag Steven,

Laat ik beginnen met je te vertellen dat je lef hebt om opnieuw te beginnen.  :thumbup:
Velen blijven doorgaan totdat het doormodderen wordt.

Je wilt je onderstel verhogen tot 70 cm.
Ik wil je adviseren om dat nog wat hoger te doen.
Ik zit zelf op 73,5 cm en vindt dat net aan de lage kant. Minimaal 80 tot 90 cm zou (voor mij) beter zijn geweest.
Nu heb ik moeite om mij in mijn mangaten te bewegen en overeind te komen, maar mijn mangaten zijn iets kleiner.

Mijn tussenruimte is ongeveer 25 centimeter en is net voldoende.
Je kunt er met je hand tussen en bewegen mits je geen bovenleiding neemt.
Als je achterin moet zijn is het wat krap zeker als je een lok of rijtuig moet pakken.
De hoogte van je lok of rijtuig moet je van je vrije ruimte af trekken.

Jouw vragen:
1. Ik denk van niet omdat je daalt tenzij je hele lange zware treinen rijdt die de wagons/rijtuigen vlak achter de lok uit de rails kunnen drukken. Langzaam rijden is dan het advies.
2. Gebruik een opstapje (doe ik ook) een daarnaast kun je eventueel een handsteun voor in de douche of toilet o.i.d. aan de wand bevestigen waardoor je je daaraan vast kunt houden.
    een derde optie is de hiervoor genoemde douchesteun op een houten balk met blokken maken die je op bepaalde plekken in je baan kunt plaatsen.
3. De bovenleiding mast is 10 cm hoog.Daar moet dan nog de hoogte van de rijdraad af. Ik zou voor 9 cm gaan.

Je werkt met winrail? en werk je daarin met lagen?
Plaats alles een laag hoger en teken op de onderste laag je balken.
Vervolgens plaats je je laag met schaduwstations en kijk of dat problemen geeft.
Let op dat je wissels niet boven een balk liggen.
Daarna de volgende laag en controleren of je mangaten vrij liggen en zo verder.
Ik heb dit zelf zo in SCARM getekent en het heeft mij een paar keer voor een misser behoed.


Misschien kun je de zijmuren benutten en daar een of twee kopstations maken?
Je geeft niet aan waarom het niet gelukt is om rondom te gaan.
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #108 Gepost op: maandag 21 januari 2019, 22:37:23 »

Bedankt voor de antwoorden en input Henk! In principe kan ik alles nog wel wat omhoog doen, maar als ik 80 cm onder de tafel hou dan komt de bovenste laag rond de 140 cm hoog te liggen. Dit lijkt mij wat aan de hoge kant? Zelf zat ik zelfs te denken aan 65cm ruimte omdat dat altijd nog 35cm hoger is dan wat het nu is, en daar pas ik ook onder en aan de andere kant er uit. En daar heb ik maar 45cm over (ipv 70cm van de mangaten). Ik zal eens rustig wennen aan het idee dat de tafel heel hoog wordt.

Via een PB heb ik van Hero het idee gekregen om te kijken of ik 1 helix kan vervangen door een daalspoor. Hij stelde voor om de helix links weg te halen maar daar heb ik nou juist de meeste ruimte, omdat daar de doorloop niet zit. Ik heb dus ook een ontwerp gemaakt met een daalspoor die om de linker helix heen draait. Daar zitten een aantal voordelen aan, zoals betere bereikbaarheid vanuit de mangaten, een groter oppervlak van de tafel (wat meer ruimte geeft voor een industrieel spoor) en een helix minder (minder bochten en minder ingewikkeld). Het grootste voordeel is nog wel dat ik hierdoor 2 volwaardige schaduwstations kan maken. Het grootste nadeel is echter de ruimte vr de baan. Die wordt nu wel erg klein en wordt haast een hokje. De doorgang daar naar toe is 33cm. Ik ben zelf niet de slankste en pas hier prima doorheen, en ik zou een stukje "afneembaar" kunnen maken, waardoor ik op een doorgang van 45cm kom. Dat is wat ik nu ook heb, en dat gaat prima. Maar ideaal is het natuurlijk niet.

De ruimte tussen de lagen is wel verhoogd naar 25cm ipv 23.5 en de ruimte tussen de niveaus in de helix zijn 9,1 cm geworden.

Om ook nog antwoord te geven op de vraag waarom ik niet uitkom bij een ontwerp rondom de kamer. Als ik 2 helices maak heb ik nauwelijks ruimte over, dus zal ik met daalsporen moeten gaan werken. Maar die komen met elkaar in de war en niet laag genoeg waardoor ik alsnog minimaal 1 helix in moet zetten. En dan ng komen komen ze met elkaar in de war. Eigenlijk maak ik het mezelf hiermee nog lastiger. En dat is nog afgezien van dat ik dus ergens een doorgang moet hebben waar ik meerdere lagen rails moet kunnen ontkoppelen.

Ik zal weer wat afbeeldingen toevoegen. De eerste 8 zijn van het aangepaste ontwerp met 1 helix minder. De laatste 3 van het ontwerp rondom de kamer.

Ik werk overigens met AnyRail, niet met winrail.

Reacties zijn wederom van harte welkom.

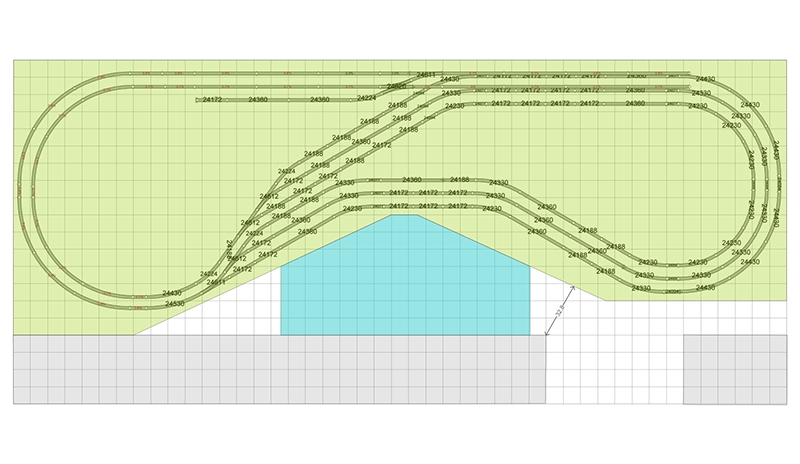

^ De bovenste laag. Het blauwe stuk is de beweegruimte. Elk vlakje is 10x10 cm.

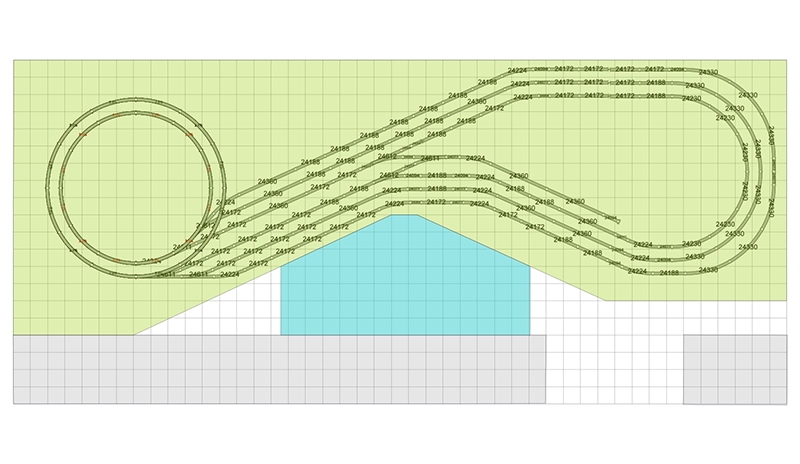

^ Het bovenste schaduwstation met daalspoor. De percentages zijn 3.4% voor stijgend en 3.7% voor dalend, maar daar valt nog wel iets in te sjoemelen.



^ Het onderste schaduwstation met helix. De helix heeft nu 9,1 cm tussenruimte tussen de niveaus en percentages van 2.9% voor stijgend en 3.3% voor dalend.

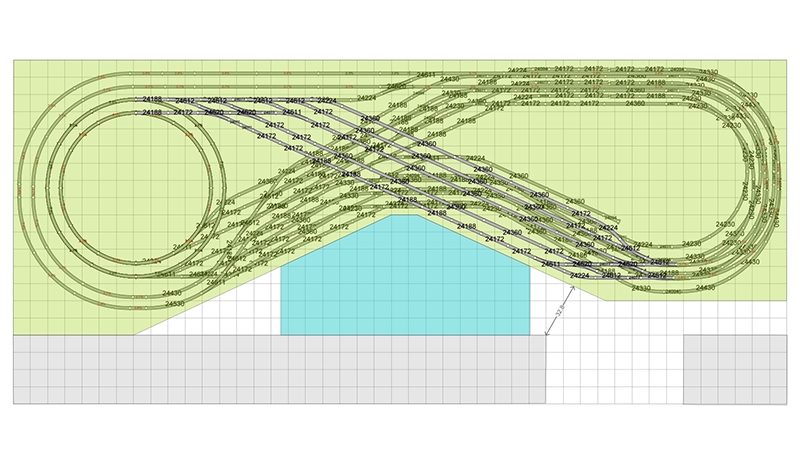

^ De hele mikmak. Opvallend vind ik de ruimte die rechts ineens "vrij" komt als mangat. Als ik daar rekening mee hou in de bouw van de tafel bied dat veel bewegingsruimte.

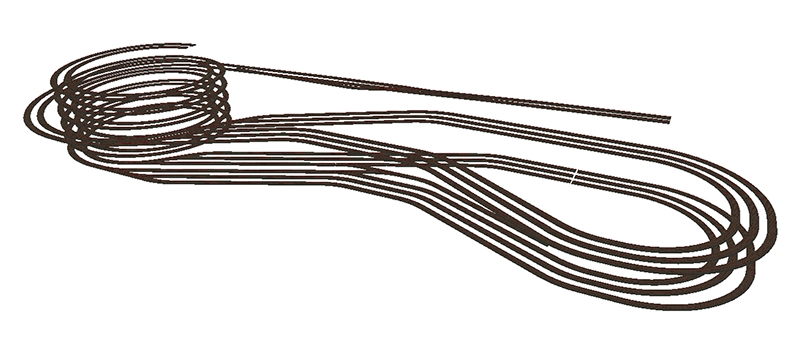

^ De volledige baan in 3D.



^ Zonder de bovenste laag.



^ Alleen het bovenste schaduwstation met daalspoor.



^ Alleen het onderste schaduwstation met de helix.

En hier de opzet van de baan rondom de ruimte met een "luikje" waar de rails dan afkoppelbaar moeten zijn op meerdere plaatsen.



^ Bovenaanzicht van het geheel. De helix rechts is dan nog niet eens ingebouwd.

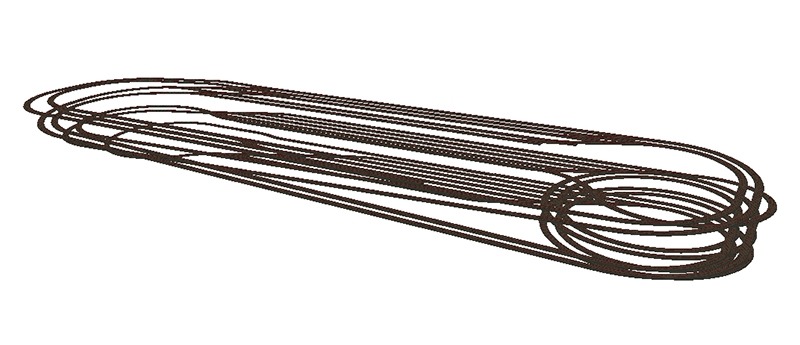

^ 3D beeld.

^ Vol op de zijkant. Rechts is te zien dat de rails met elkaar in conflict komen.
« Laatst bewerkt op: maandag 21 januari 2019, 22:43:12 door Steem »
Gelogd
Mvg,
Steven

d.vanaalst

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2008
Re: Start bouw "Steemwiek"
« Reactie #109 Gepost op: maandag 21 januari 2019, 23:33:50 »

Hoi Steven,

Zou het meer bewegingsruimte geven wanneer je zowel de helix als het daal/klimspoor enkelsporig zou maken? Je zou er voor kunnen kiezen om over die banen wel tweerichtingsverkeer te hebben, maar misschien heeft dat weer teveel invloed op je zichtbare treinenloop.

Groet Dennis
Gelogd
Besturing: IB icm Koploper .
Locatie: Duitse modelbaan in planning (collectie nu nog in dozen)
Tijdperk: late epoche IV, nadruk op V, uitlopers naar VI

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #110 Gepost op: woensdag 23 januari 2019, 21:59:18 »

Geen slechte gedachte. Maar ik denk dat het dan wel een heel lastige voorrangssituatie gaat worden. Ik denk dat als ik dat doe, dat ik het spoor dat om de helix loopt kortstondig enkelsporig moet maken.

Ik ga ook eens een mock-up maken van hoe mijn bewegingsruimte dan wordt.
Gelogd
Mvg,
Steven

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Start bouw "Steemwiek"
« Reactie #111 Gepost op: donderdag 24 januari 2019, 22:10:35 »

Dag Steven,

Nog even terugkomend over de hoogte van het onderstel en de baan.
Ik denk dat je jezelf de vraag moet stellen of dit een baan voor het leven is of niet.
Toen ik zo oud was als jij was ik ook een slangenmens en dat is nu wel anders.
Dus dat vindt ik nog wel iets om je gedachten over te laten gaan.
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

BlikkenTinus

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2016
Re: Start bouw "Steemwiek"
« Reactie #112 Gepost op: donderdag 24 januari 2019, 22:52:19 »

Een hoogte van 1,40m voor het 'maaiveld' is best OK, hoor. Bij mij is het nog hoger, 1,65 tot 1,75 meter. Staand is dat op ooghoogte. Ik heb een vlonder gemaakt waardoor ik ongeveer 15 cm. hoger kan staan en ik gebruik bij het bouwen ook nog een trapje.
Tijdens het rijden sta ik doorgaans of zit ik op een hoge barkruk. Dat is net hoog genoeg.
Werken aan de onderkant van de baan kan min of meer staand gebeuren. Niet heel comfortabel, maar ik hoef niet te kruipen en mij door mangaten te wurmen.
Een rondom-door-de-kamerbaan is goed te bouwen als je de hoogte in gaat; bij de deur alleen bukken om in het midden uit te komen.

Groet en succes met plannen!

Peter
Gelogd

Hero

  • Vaste Inboedel
  • Online Online
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re: Start bouw "Steemwiek"
« Reactie #113 Gepost op: vrijdag 25 januari 2019, 01:39:06 »

Leuk dat je dat wilde idee van me helemaal hebt uitgewerkt.

Dat het vechten met de ruimte is ,das niets nieuws.

Misschien kun je het daal spoor en de spiraal  een halve winding combineren. Scheelt je een bocht en geeft wat ruimte.  Bovendien heb je een oversteek om ook aan de andere kant van de baan uit te komen.
Als je rechts rijd liggen de twee klimmende sporen daar naast elkaar.

Nog even ter referentie. Mijn maaiveld ligt op 125-130 cm.

Mvg Robin

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #114 Gepost op: zondag 03 februari 2019, 20:59:56 »

Bedankt voor de reacties weer allemaal. Ik denk dat ik voor een hoogte van 125cm voor de poten ga, met 25cm tussen de lagen en onderaan komt een plankbreedte van 10cm dus dan hou ik 65cm over aan de onderzijde. Het wordt, zoals gevraagd, geen baan voor het leven. Dus het is niet dat ik hier op mijn 60e nog onderdoor zal moeten.

Ik ga nog eens kijken of ik iets meer beweegruimte kan maken, zonder over te stappen op enkele sporen. Dat lijkt mij erg lastig "programmeren". Bovendien zit het grootste "probleem" rechts.

De baan en tafel zijn overigens inmiddels afgebroken dus de kamer is weer nagenoeg leeg. Wellicht dat ik de oude bakken ga gebruiken als moestuin bakken. De MDF platen zal ik grotendeels nog kunnen gebruiken, en er zullen vast een aantal latjes ook wel herbruikbaar zijn.
Gelogd
Mvg,
Steven

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Start bouw "Steemwiek"
« Reactie #115 Gepost op: maandag 06 mei 2019, 21:24:30 »

En na de plannen moet er natuurlijk ook iets uitgevoerd worden. Daar ben ik vorige week mee begonnen. Dat geeft ook mooi een idee van hoe hoog en groot alles wordt, en hoeveel ruimte ik voor mijzelf over hou om straks naar de baan te kijken. Resultaat; hoog, groot en weinig (maar genoeg). :D

Wat je op de foto ziet staan is het linker frame van het onderste schaduwstation. Daar moeten nog 3 soortgelijke frames boven (met steeds 25 centimeter ertussen) en dan rechts nog zoiets.

Gelogd
Mvg,
Steven

Trainhenk

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Marklin H0 + Intellibox + Ecos2 + iTrain
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #116 Gepost op: dinsdag 07 mei 2019, 20:52:10 »

Het begin is er Steven.  :thumbup:
Gelogd
Henk

De dingen simpel houden is vrij moeilijk.
De dingen moeilijk maken is daarentegen vrij simpel.
[De baan van Trainhenk]

peterke33

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Non mi importa di me
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #117 Gepost op: dinsdag 07 mei 2019, 20:58:08 »

Steven

Heel mooi begin, en beter iets kleiner gaan dan groot en nooit klaar  :P
Gelogd

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #118 Gepost op: donderdag 09 mei 2019, 20:58:11 »

Bedankt heren.

Alle hoge poten voor deze kant zitten er nu op, en ik heb tevens het schuine stuk vooraan bevestigd. De poten staan nog wat wankel en een beetje scheef, maar dat is natuurlijk omdat ze nog maar op 1 punt vast zitten. Met de volgende laag zal dat meteen een stuk beter zijn. Ik heb ook even als voorbeeld en voor test doeleinden een R2 cirkel neergelegd. Dat zit wel snor, ook al gaat er natuurlijk nog wat ruimte af aan de binnenkant vanwege het hout.

Gelogd
Mvg,
Steven

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #119 Gepost op: maandag 13 mei 2019, 11:14:23 »

Het tweede frame zit er ook op. Alles lijkt nog prima bereikbaar voor straks. Maar dat zal pas echt blijken als de rails ligt.



Gelogd
Mvg,
Steven

basjuh1981

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Den Haag Staatsspoor 1900
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #120 Gepost op: maandag 13 mei 2019, 11:40:14 »

Pootje linksvoor staat een beetje scheef. Ik zou er zelf een stevige paal gebruiken, net als die jij achter hebt gebruikt.
Gelogd
K-rails, Mobile Station II, Tijdperk IIIb, Duitsland 1960-1965
Baanplan "Die Sauerlandbahn"
Testbaan "Die Sauerlandbahn"

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Mrklin fahren-rger sparen
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #121 Gepost op: maandag 13 mei 2019, 12:35:07 »

Dat ziet er goed doordacht uit, Steven  :thumbup:

Nou nog een lekker dik matje op de vloer, je knien zullen er dankbaar voor zijn  ;)

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #122 Gepost op: maandag 13 mei 2019, 13:05:50 »

@basjuh - Volgens mij moet die hoek sowieso anders, want ik kom anders in de problemen met mijn rails. Die lat hoort op het schuine latje te zitten. Een 44x44 poot kan hier niet, maar geloof mij, het is allemaal al erg stevig. De hele zaak wordt ook nog aan de muur en de vensterbank vast gezet als alles klaar is. Maar bedankt voor het meedenken.

@Tony - Bedankt, en goed idee! :thumbup:
Gelogd
Mvg,
Steven

basjuh1981

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
  • Den Haag Staatsspoor 1900
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #123 Gepost op: maandag 13 mei 2019, 13:30:23 »

 @citaat Ah duidelijk. En graag gedaan ;)
Gelogd
K-rails, Mobile Station II, Tijdperk IIIb, Duitsland 1960-1965
Baanplan "Die Sauerlandbahn"
Testbaan "Die Sauerlandbahn"

peterke33

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Non mi importa di me
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #124 Gepost op: maandag 13 mei 2019, 13:50:49 »

Steven

Dat word een deftige tafel, ben benieuwd als de sporen er op liggen
Gelogd

hmmglaser

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #125 Gepost op: maandag 13 mei 2019, 14:08:24 »

Zelf ga ik bij mijn volgende baan helemaal langs de muur dus het loop gedeelte in het midden de deur zal naar buiten openend worden en als deze dat niet is zal ik dat zo maken.
Verder geen helix meer neemt te veel ruimte in en slecht bij te komen dus dan met een helling,tenzij ik genoeg ruimte heb voor een groot rangeer terrein dan zal het schaduw station compleet vervallen.
Gelogd
Mvg Mark

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #126 Gepost op: maandag 13 mei 2019, 14:29:10 »

Ik heb straks n helix en n daalspoor. Beide wel dubbelspoor. De helix kan ik vanuit het midden van de helix bij, omdat ik daar een opening van 70x70 heb.
Gelogd
Mvg,
Steven

Kelderspoorder

  • Stamgast
  • Offline Offline
  • Lid sinds: 2016
  • Ich praot thes idderen daag Limburgs.
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #127 Gepost op: maandag 13 mei 2019, 17:34:24 »

Steven,

een mooie constructie heb je reeds gemaakt,
al is je ruimte misschien beperkt, je kan er een mooie baan van maken
ik blijf dit zeker weer volgen , heb de notificatie al maar aangevinkt

grts Freddy
Gelogd
De kans is erg groot dat het licht aan het einde van de tunnel de koplichten zijn van een aankomende trein.

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #128 Gepost op: woensdag 15 mei 2019, 22:38:29 »

Op 2 latten na is het linker deel nu af. Die 2 latten maak ik morgen nog zodat ik na het weekend met het rechter deel van start kan. Hier een klein kijkje achter de schermen;



^ Met een malletje teken ik op de juiste plek de sleuven af en zet ik een puntje.



^ Op dit puntje boor ik met een 16mm speedboor een gat. Dat is 2mm te weinig maar dat trekt toch wel recht met de zaagsnede tijdens de volgende stap. Ik boor net zo lang door tot de speedboor er aan de andere kant net uit komt. Vervolgens draai ik het latje om en boor ik vanaf die kant zodat het hout niet lelijk splintert.



^ Vervolgens zaag ik met de decoupeerzaag de rest uit. Mooi hoeft niet...



^ ... want als het in elkaar haakt zie je daar toch vrijwel niks meer van.



^ Het eindresultaat van deze noeste arbeid.



^ En bij de laatste lat blijkt alles prima uitgemeten, want die valt er bijna vanzelf in.



^ En voil. Een driedubbele hoogslaper voor kabouters.
« Laatst bewerkt op: woensdag 15 mei 2019, 22:41:31 door Steem »
Gelogd
Mvg,
Steven

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Mrklin fahren-rger sparen
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #129 Gepost op: maandag 20 mei 2019, 09:04:16 »

Daar kun je heel wat (schaduw)kabouters kwijt, Steven  :P

Mooi timmerwerk  :thumbup:

Grtz Tony
Gelogd
63-jarige digibeet en dit vind ik leuk; schilderen, gitaar spelen, avonturen met Carl beleven, mijn banen handmatig bedienen en met ouwe troep iets nieuws maken

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #130 Gepost op: donderdag 30 mei 2019, 21:25:11 »

Na links kijken komt rechts kijken, en dat ging een stukje rapper;



^ De basis voor rechts.



^ Bij toeval pasten de bakjes precies tussen deze spanten. Dat kwam best handig uit!



^ Vergeten een foto te maken van dat de poten er net onder zaten, want meteen door voor een test of alles klopt.



^ Richting de helix.



^ En vanuit de helix gezien. Dat past dus allemaal mooi. Alles is ook nog eens prima bereikbaar. Ook het stuk waarvan ik dacht dat het iets lastiger zou zijn. Dit deel helt trouwens nog een stukje naar rechts, vandaar de schuine poot. Dat is straks verholpen als de tafel tegen de muur vast gezet wordt.



^ Dus de rails even aan de kant en meteen door naar niveau 2.

En ja het wordt geen baan waar je met een grote groep van kan genieten, maar dat maakt het alleen maar exclusiever toch? Roeien met de riemen die je hebt.

Als het laatste niveau er ook op zit kan alles aan de muur vast gezet worden en daarna kan ik van start met de helix.
« Laatst bewerkt op: donderdag 30 mei 2019, 21:42:05 door Steem »
Gelogd
Mvg,
Steven

Lobomotion69

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2019
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #131 Gepost op: vrijdag 31 mei 2019, 15:00:42 »

Hoi Steven,
Grappig, ik heb 16 jaar in Steenwijk gewoond en noemde het ook altijd Steenwiek. Maar ik begrijp dat jij er niet woont? Tja, erg veel spoors is er daar niet. Een klein stationnetje met een paar goederen sporen. Mocht je er aardigheid in hebben om Leopards te verladen kun je er wel wat mee. 😊

Hoe ga je je helix opbouwen? Zie nu weer op vaste hoogtes allerhande steunlatten en/of dwarsspanten. Die gaan straks weer in de weg zitten! Een helix bouw je van 3 a 5mm triplex plaatjes in zes of achtkant opgebouwd met draadeinden M8. Met behulp van moeren en oplegringen kun je dan exact de stijging en tussenafstand instellen. Bovenleiding in een helix maak je van koperdraad dat aan de onderzijde van het bovenliggende nivo wordt bevestigd (solderen aan messingschroefjes).

Hoop dat je hier wat aan hebt,
Gelogd
Vriendelijke groet, Henk

Steem

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2017
  • Ik hou van hobbies
Re: Steemwiek: Opbouw nieuwe tafel
« Reactie #132 Gepost op: vrijdag 31 mei 2019, 15:29:53 »

Bedankt voor je input Henk! En nee ik woon niet in Steenwijk. Ben er zelfs nog nooit geweest. :) Misschien was wat dat betreft "Steventer" een logischere naam geweest. Maar goed, dat kan altijd nog.

Wat betreft de helix. Als je naar de foto kijkt in deze post zie je inderdaad dat de helix door de spanten heen zal gaan. Maar nu zijn de spanten veel minder hoog en bovendien veel minder cruciaal. Want tussen de lagen komen ook nog verbindingen om het gewicht te verdelen. Ook is het aantal maal dat de helix door de spanten heen gaat stukken minder. Zo kan ik probleemloos delen van de spanten wegzagen waar dat nodig is.
Gelogd
Mvg,
Steven
