Jørg

  • Gast
Re: Botlekbrug: tussenstandje op 2 mei 2018
« Reactie #300 Gepost op: woensdag 02 mei 2018, 21:40:07 »

-Frank:
Mooi fotoverslag,  :thumbup:
Bij mooi weer zien de foto's er toch veel beter uit.
Gelogd

dp

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
    • Treinenfoto's
Re: Botlekbrug: tussenstandje op 2 mei 2018
« Reactie #301 Gepost op: vrijdag 04 mei 2018, 22:38:29 »

Was weer leuk om te zien!
Gelogd
Peter

Voor meer bewegende treinenbeelden uit Zweden en Nederland EN vrachtwagen filmpjes, bezoek ook  http://www.trainsandtrucks.nl .

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: tussenstandje op 2 mei 2018
« Reactie #302 Gepost op: woensdag 09 mei 2018, 15:55:44 »

Mooi verslag Frank.

Gr. Dennis

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018 (deel 1/2)
« Reactie #303 Gepost op: vrijdag 11 mei 2018, 21:47:26 »

Bij de Botlekbrug wordt nog steeds zonder al te veel omhaal gesloopt. Het laatste brugdeel is verwijderd en de nodige betonnen delen verdwijnen nu in rap tempo. Voor zover ik kan zien is er echter niet veel gedaan aan de bouw van het een en ander.

1. Nu het laatste brugdeel aan de westkant van de brug weg is, is het gelijk een stuk lichter. De doorrijhoogte is nu ook een flink stuk hoger.


2. De restanten van dit brugdeel liggen geknipt klaar om nog kleiner gemaakt te worden en afgevoerd naar de metaalverwerker.


3. Het bruggenhoofd zoals het er nu bij staat.


4. Het bruggenhoofd vol van voren.


5. De andere kant op kijkend naar de drie omhoog stekende delen van pijler nummer 1.


6. Waar ik negen dagen geleden nog door een vierkant kon fotograferen is nu het bovenste deel weg.... De sloop van pijler 2 is nog niet echt verder gevorderd.


7. Eén van de trappetjes wat toch nu echt zijn beste tijd heeft gehad aan pijler 1.


8. Een stukje doorgelopen terugkijkend naar het bruggenhoofd met de grote delen van het voormalige brugdeel.


9. En die in wat meer close up.


10. De tijdelijke voetgangers en (brom-)fietsbrug opgelopen waar je halverwege blik hebt op het terrein waar dit allemaal gesloopt wordt.


11. En van links naar rechts de grote brugdelen ....


12. .... en naar rechts op de achtergrond het kleinere spul ....


13. .... en de containers waarin het afgevoerd gaat worden.


14. Pijler nummer 3 staat nog compleet te zijn, al zijn de trappetjes al wel deels gesloopt.

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018 (deel 2/2)
« Reactie #304 Gepost op: vrijdag 11 mei 2018, 21:47:53 »

15. De aanleg van de brug voor het langzaam verkeer is ogenschijnlijk niet verder gevorderd.

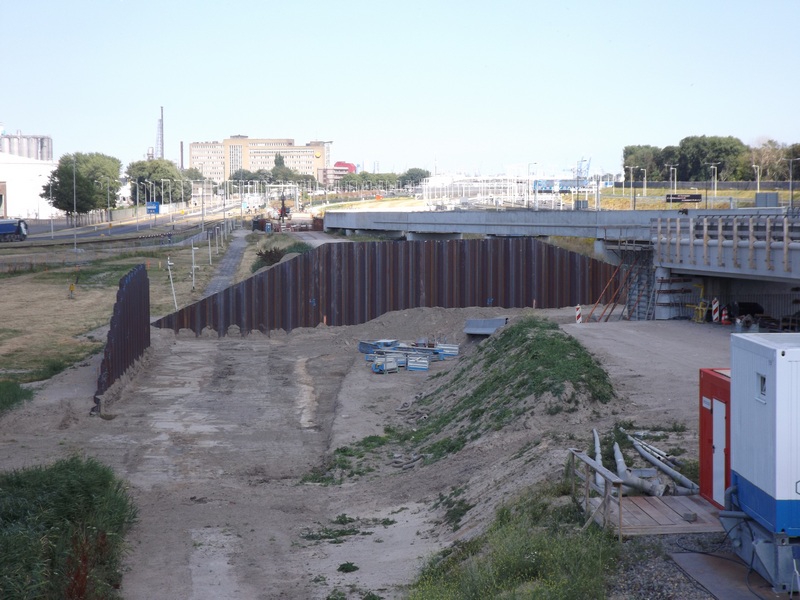

16. De damwanden staan op de plek waar de spoorlijn de brug op gaat.


17. De containers voor de afvoer van het staal van boven gezien.


18. Het werkterrein van boven.


19. De brug voor het langzaam verkeer in aanbouw.


20. Het beton wat los komt en het staal erin worden gelijk gescheiden, zodat deze apart verwerkt kunnen worden.


21. Er blijkt nog een voet voor een bovenleidingsmast te staan ....


22. .... evenals een bekend bordje van ProRail.


23. Op de terugweg zag ik voor de bocht dit bord nog staan, al heb ik het idee ....


24. .... dat die toch wel achterhaald is, omdat de vrije hoogte onder nieuwe brug een stuk hoger is.


Naar de andere kant van de brug gereden om daar te kijken naar nieuwigheidjes wat bouw betreft. Aan het einde van de toekomstige spoorbrug is nog helemaal niks veranderd, dus daar nu geen foto's van.

25. Wel is het bruggenhoofd aan de oostkant een stuk gesloopt.


26. En dat ziet er van voren opeens een stuk minder robuust uit.


27. Een kijkje naar het westen, waar de laatste pijler inmiddels helemaal verdwenen is. Het talud, voorzien van keien, waar ik opgeklommen was, zal ook wel zijn langste tijd gehad hebben.


28. In één van de eerste series in deze draad kwam voorbij dat er een aantal stuks spoorrails als paaltjes langs de Venkelweg staan, onder de oude Botlekbrug. Inmiddels staat er nog maar één, dus dat is de laatste der Mohikanen. Al verwacht ik niet echt dat die er nog lang zal staan.

Jørg

  • Gast
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #305 Gepost op: vrijdag 11 mei 2018, 21:51:19 »

-Frank:
Dank voor het plaatsen weer,  :thumbup:
Gelogd

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #306 Gepost op: vrijdag 11 mei 2018, 22:09:48 »

Frank, mooie update, bedankt. :thumbup:
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen; wel over rail...

Marklindak

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2007
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #307 Gepost op: vrijdag 11 mei 2018, 23:08:32 »

Mooie reportage weer Frank!
Gelogd
Vriendelijke groeten,
Fred





Wanneer komt er nu eens een 766 uit in model?

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • Märklin what else ?
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #308 Gepost op: zaterdag 12 mei 2018, 06:30:12 »

Frank,

Bedankt weer voor het kijkplezier. :)

Groet Michel
Gelogd

Dirk-Jan

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
    • Mijn modelbaan
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #309 Gepost op: zaterdag 12 mei 2018, 07:54:51 »

 B) Mooie foto's van een indrukwekkende bouwput. :thumbup:

Dirk-Jan

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #310 Gepost op: zaterdag 12 mei 2018, 10:25:56 »

Wederom bedankt voor het delen Frank!

Gr. Dennis

dp

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
    • Treinenfoto's
Re: Botlekbrug: er wordt nog steeds gesloopt... 11 mei 2018
« Reactie #311 Gepost op: maandag 14 mei 2018, 13:27:49 »

Thnx voor de update!
Gelogd
Peter

Voor meer bewegende treinenbeelden uit Zweden en Nederland EN vrachtwagen filmpjes, bezoek ook  http://www.trainsandtrucks.nl .

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018) (deel 1/3)
« Reactie #312 Gepost op: zaterdag 09 juni 2018, 17:24:28 »

Deze week kreeg ik van Rijkswaterstaat een SMS dat vandaag een aantal omloopwielen vervangen zouden worden. Dus vanmiddag op pad om hiervan een aantal foto's proberen te maken. Daarnaast ook wat foto's van de vorderingen, maar die komen later. Anders wordt het teveel in één keer. Hieronder in drie delen een verslag van de vervanging van in totaal vier omloopwielen. Misschien zit er wat herhaling in de foto's maar ik hoop dat dat niet al te problematisch zal zijn.... ;)

1. De brug was voor al het autoverkeer afgesloten. Wandelend vanaf de parkeerplek van de auto was al te zien dat men druk was met het hijsen van de nodige omloopwielen. Deze steviger exemplaren vervangen degenen, die vanaf de bouw in de brug gemonteerd waren. Goed zijn de twee kranen van de fa. Mammoet te zien.


2. Ingezoomd is duidelijk het inhijsen van één van de wielen te zien. Achteraf bleek ik dus niet echt op tijd te zijn, want dit waren de laatsten die ingehesen werden.


3. Uitgezoomd is het maar een klein wieltje ....


4. .... ingezoomd eveneens. Maar later zal blijken, dat ze toch groter zijn dan dit zo doet vermoeden.


5. De brug opgewandeld en ook aan de westelijke pilaar van het oostelijke hefdeel werd het tweede omloopwiel ingehesen. Er zijn, zo werd mij verteld, vandaag vier van die wielen vervangen.


6. Bijna op zijn plek.


7. Goed is het formaat hier te zien, aan de hand van de man, die er bovenop zit. De vier rechterwielen zijn al vervangen, de vier linker moeten dus duidelijk nog.


8. De kraan waarmee gehesen werd door alle hekken heen.


9. Twee van de uitgehesen wielen die klaar liggen op een soort van bok.


10. En ook dat ingezoomd.


11. Een stuk doorgelopen (de brug ging open en ik moest dus van achter de slagboom wachten) en de blik terug schuin omhoog gericht.


12. Na de brugopening weer terug en getracht nog wat foto's te maken van de oude omloopwielen.


13. Ditmaal ingezoomd met slechts één hek er tussen.


14. Nogmaals omhoog. Nu is alles netjes gemonteerd.


15. Een omloopwiel met een paar werkers ernaast. Een kort gesprekje leerde mij dat deze dingen 3,5 meter in doorsnee zijn, meer dan 30 cm (zo te zien veel meer  :?) en ca. 16 ton zwaar  8o. Het vervangen van de wielen vandaag ging voorspoedig zo werd mij verteld.

« Laatst bewerkt op: zaterdag 09 juni 2018, 22:48:17 door frenkievee »
Gelogd

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018) (deel 2/3)
« Reactie #313 Gepost op: zaterdag 09 juni 2018, 17:25:33 »

En verder met deel 2.

16.


17. Inmiddels was mij duidelijk dat er andere activiteiten op het plan stonden. De haak kwam boven daar waar het spoor moet gaan komen en er werd een constructie aan gekoppeld.


18.


19. Deze bleek nodig om het dak/afdekking van de torens te kunnen hijsen. Aan die afdekking zitten vier hijsogen.


20. En evenzoveel luiken/gaten om die hijsogen vast te koppelen aan de opgehesen hijsconstructie.


21.


22. En omhoog!


23.


24. In de toren staat een mannetje te wachten (al zie je dat hier wat lastig) om het dak op zijn plek te zetten.


25.


26.


27.


28.


29.


30.

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018) (deel 3/3)
« Reactie #314 Gepost op: zaterdag 09 juni 2018, 17:26:17 »

En (last but vooral not least) deel 3.

31.


32. Ook het dak van de andere toren wordt op zijn plek gehesen. Dit is was minder tegen de zon in en geeft ook wat andere details weer.


33. De Botlekbrug bestaat uit twee hefdelen. Per hefdeel zijn er vier torens, waarin ieder acht omloopwielen zitten. Deze omloopwielen zorgen er per toren voor dat er zestien kabels een verbinding hebben tussen het hefdeel en het contragewicht. Per hefdeel zijn er twee contragewichten en dus 64 kabels over 32 omloopwielen nodig om de boel in beweging te krijgen.....


34. De koppelstukken van de kabels aan het hefdeel.


35. Inmiddels was ook de hijsconstructie aan de hijsogen van het andere dak bevestigd en was het hijsen begonnen.


36. En zo ziet dat er dan uit.


37. Aan het dak zitten drie stevige touwen. Twee kortere die de mannen in de toren gebruiken om het dak te kunnen sturen en een lange, die tot op de brug reikt om het dak tijdens het hijsen te sturen.


38.


39.


40. Hier zijn de touwen best goed te zien.


41.


42. Het dak bijna op zijn plek. Rechts de hijscontructie van het eerste dak hierboven.


43. En bijna op zijn plek.


44. Goed zijn de kabels te zien, die over de omloopwielen lopen.


45. Poppetje gezien? Kastje (bijna) dicht!!

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #315 Gepost op: zaterdag 09 juni 2018, 21:12:08 »

Het is weer leuk en interessant om te zien, Frank! :thumbup:
Gelogd
Groetjes John,
Kalender-items:

Jørg

  • Gast
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #316 Gepost op: zaterdag 09 juni 2018, 21:16:22 »

-Frank:
Geeft een mooi beeld van een indrukwekkende operatie,  :thumbup:
Gelogd

PaT

  • Stamgast
  • Offline Offline
  • Lid sinds: 2015
  • Hoe sneller, hoe mooier!
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #317 Gepost op: zaterdag 09 juni 2018, 22:29:51 »

Kwam je nog thuis Frank. Las dat die rode tweedehands brug tot 21 uur in storing stond. Dat ze maar snel de A4 eens door mogen trekken, al was het maar tot Spikecity.

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • Märklin what else ?
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #318 Gepost op: zaterdag 09 juni 2018, 22:33:25 »

Frank,

Een prachtige reportage van het vervangen van de omloopwielen. :)
Bedankt voor het kijkplezier weer.

Geïnspireerd door jouw mooie camera werk heb ik ook een compact camera gekocht die 30x inzoomt maar dit even off-topic. :offtopic:


Groet Michel
Gelogd

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #319 Gepost op: zaterdag 09 juni 2018, 22:54:33 »

Dank jullie wel voor de leuke reacties!

Kwam je nog thuis Frank. Las dat die rode tweedehands brug tot 21 uur in storing stond. Dat ze maar snel de A4 eens door mogen trekken, al was het maar tot Spikecity.
Ja hoor, ik was al ruim voor de storing thuis. Maar je snapt dat er hier in het dorp of Facebook aardig geklaagd werd.... één rijstrook over de Hartelbrug Spijkenisse (en deel Voorne Putten) uit is niet handig....

Bedankt voor het kijkplezier weer.
Graag gedaan Michel!

Geïnspireerd door jouw mooie camera werk heb ik ook een compact camera gekocht die 30x inzoomt maar dit even off-topic. :offtopic:
oei.... concurrentie???  >:-D

Marklindak

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2007
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #320 Gepost op: zaterdag 09 juni 2018, 23:03:04 »

Mooie foto's Frank!!
Gelogd
Vriendelijke groeten,
Fred





Wanneer komt er nu eens een 766 uit in model?

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • Märklin what else ?
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #321 Gepost op: zaterdag 09 juni 2018, 23:04:20 »

oei.... concurrentie???  >:-D

Nee hoor Frank je hoeft je geen zorgen te maken. ;) :)

Groet Michel
Gelogd

Haradigi

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • "Meet (kijk, voel, luister) en weet"
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #322 Gepost op: zondag 10 juni 2018, 11:16:11 »

Mooi hoor en interessant.

groet
Harald

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #323 Gepost op: dinsdag 12 juni 2018, 20:18:52 »

Mooie foto's weer Frank. Bedankt voor. het delen wederom.

gr dennis

Baanloos

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #324 Gepost op: woensdag 13 juni 2018, 17:45:07 »

Hadie Frank,

Waarom moesten de omloopwielen (nu al?) vervangen worden kwam bij mij als nieuwsgierige Aag op.
Het antwoord zul je ongetwijfeld met ons willen delen.

groeten,
Leon
Gelogd

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #325 Gepost op: woensdag 13 juni 2018, 17:53:55 »

Hey Leon!
De lagers in de oude wielen waren blijkbaar niet berekend op het gewicht van brug en contragewicht. De lagers in de oude wielen slijten daardoor sneller dan verwacht en nieuwe lagers passen daar niet in. Dus worden er uit voorzorg 64 nieuwe omloopwielen geplaatst....
Het mag allemaal wat kosten.
Zie ook bijv. op Rijnmond.nl

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re: Botlekbrug: vervanging van de omloopwielen (9 juni 2018)
« Reactie #326 Gepost op: woensdag 13 juni 2018, 22:44:52 »

Hoi Frank,

Mooie update.  :thumbup:
Zouden de kosten van de nieuwe wielen niet op de leverancier, of het architectenbureau kunnen worden verhaald?
Lijkt me bij zo'n nieuwe brug toch een gevalletje garantie?!
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen; wel over rail...

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #327 Gepost op: vrijdag 15 juni 2018, 16:21:17 »

Dank voor alle leuke reacties!!

@Ad, de kosten van het vervangen van die omloopwielen komt (inderdaad) ten laste van het consortium wat de brug heeft gebouwd.

Naast de fotoserie van het vervangen van die omloopwielen heb ik uiteraard de gelegenheid aangegrepen om wat meer foto's te maken (ik was er per slot van rekening toch :D ) van de verdere sloop van de (inmiddels restanten van de) oude Botlekbrug en de bouw van de nieuwe aanbruggen voor het langzaam verkeer.

1. Zowel op het land als op het water wordt er nog steeds druk beton gesloopt. Hier het landhoofd van de westelijke kant van de oude brug.


2. Rechts ligt een flinke hoop zand, dat komt allemaal uit de dijk die tot aan het landhoofd liep  8o


3. De aanbrug voor het langzaam verkeer aan de westkant in aanbouw.


4. Inmiddels zijn ook de nodige sierplaten aangebracht aan de zijkant, inclusief de tijdelijke reling zodat niet per ongeluk iemand naar beneden valt.


5. De hoop zand van de andere kant, met de graafmachine ernaast en de container waar het oud ijzer in verzameld wordt.


6. De langzaam-verkeer brug van boven ....


7. .... en wat ingezoomd. Zit er in het eerste stuk al wat model (verschil in hoogte tussen voetpad/fietspad (?)) en rijbaan: verderop moet dat allemaal nog afgewerkt gaan worden.


8. En daar waar ooit het spoor moet gaan komen. Ik had begrepen dat dat nog wel een poosje gaat duren. Dit jaar gaat het blijkbaar niet meer worden..... wanneer wel? Daarover had mijn gesprekspartner geen zinnig idee.... 2019? 2020?


9. De sloop van het landhoofd van boven.


10. en recht van boven.


11. Pijler nummer 1, die nog (redelijk) intact is.


12. Ingezoomd de ligger waar de oude brug op gelegen heeft.


13. De werkplek van meneer Vlasman ligt nog steeds ter hoogte van waar pijler 2 gestaan heeft. Uiteraard kan ik niet zien hoe ver men is met slopen onder water, maar blijkbaar is men nog bezig.


14. De brug overgewandeld en een blik richting het westen. Hier zijn alle pijlers inmiddels weg.


frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #328 Gepost op: vrijdag 15 juni 2018, 16:22:12 »

En deel 2 van dit verslag:

15. Ook die ooit op het land gestaan hebben.


16. Op de dijk zie je nog bestrating liggen, maar het gat er links van is inmiddels leeg. Hier heeft de laatste pijler gestaan.


17. Ook het landhoofd aan de oostkant is helemaal weg, evenals de betonnen constructie, die erachter bleek te liggen. Men is druk om het netjes glad te maken (en volgens mij ook om zand af te voeren).


18. De oprit van de tijdelijke (brom-)fietsbrug.


19. Ooit zal men hier rechtdoor moeten en dus deze brug moeten volgen.


20. Al is de aansluiting tussen wat al berijdbaar is en het nieuwe deel nog niet helemaal af.


21. Moeilijk voor te stellen dat hier ooit de auto's reden en de treinen reden (die laatste ongeveer ter hoogte van het gebouw links).


22. Iets ingezoomd, geheel rechts de nieuwe spoorbrug, die aansluiting gaat maken .....


23. .... met de sporen geheel in de verte. Ik heb daar ook even nog gekeken (vanuit de auto), maar daar is nog niets veranderd, dus ook niets nieuws te fotograferen.


24. Blik naar beneden, naar allerlei varend spul wat gebruikt wordt.


25. Onder het toekomstige spoor wordt een soort van piepschuim gelegd. Dit ligt al een flinke klaar, maar is blijkbaar voorlopig niet nodig. Wel is blijkbaar besloten dat het niet weg mag waaien, gezien de grote zak zand die erop ligt. :D


26. Weer teruggelopen de brug af en nog even de dijk langs de Oude Maas opgewandeld. Er steken nog twee zaken boven het water uit, die gesloopt moeten worden.


27. En als afsluiting van deze reeks nog een keertje pijler 1, maar dan van de andere kant gezien.

ikke650

  • Stamgast
  • Offline Offline
  • Lid sinds: 2014
    • Hembrug
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #329 Gepost op: vrijdag 15 juni 2018, 18:07:08 »

Hallo Frank,

Dank je wel voor het delen van de uitgebreide reportage.  :thumbup: :thumbup:

M.vr.gr. Erwin
Gelogd
M.vr.gr. Erwin



Baanbouw met brug: Klikkie

Grootspoor: Klikkie

dp

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
    • Treinenfoto's
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #330 Gepost op: maandag 18 juni 2018, 09:34:08 »

Top weer :)
Gelogd
Peter

Voor meer bewegende treinenbeelden uit Zweden en Nederland EN vrachtwagen filmpjes, bezoek ook  http://www.trainsandtrucks.nl .

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #331 Gepost op: woensdag 20 juni 2018, 20:03:03 »

Niet helemaal iets wat met de Botlekbrug te maken heeft, maar wel vlakbij en m.i. wel het vermelden waard. Eerst even een kaartje voor de plaatsbepaling, want dat zegt nog steeds meer dan 1000 woorden ;)



Op de Oude Maasweg zijn 'opeens' twee AHOB's verschenen en wel op de locaties 1 en 2 in het kaartje hierboven. Het lijkt erop dat men alle onbewaakte overwegen waar nog enige activiteit is, nu worden beveiligd. En dat ondanks alle discussies over de onbewaakte overwegen in het noorden van het land....
Ik heb foto's gemaakt bij locatie 1 (en niet bij 2).

1. De Oude Maas met de overweg. Kijkend richting het noorden. Rechts, net na de overweg, is een zijstraat. Het spoor takt af van het hoofdspoor en kruist de Oude Maasweg naar een doodlopend spoor waar met enige regelmaat de nodige wagons neergezet worden.


2. Een foto vanuit de zijstraat van de Oude Maasweg.


3. Links van het aftakkende spoor staat een sein met nummer 1005. Dit geeft sowieso rood licht, maar of het groen of wit is, dat is mij niet duidelijk. Misschien kom ik daar ooit nog achter :D . Een bord met een pijl op het sein geeft aan dat het geldt voor het spoor rechts van het sein zelf.


4. De nodige kabels die de signalering verzorgen.


5. Vooraan het aftakkende spoor, erachter het rechtdoor gaande hoofdspoor met een (linksafbuigend) wissel naar een zo te zien zelden gebruikt spoor. Dat is ook te zien aan de ouderwetse wisselsteller, omdat die nauwelijks meer gebruikt worden.


6. Potje.


7. Het aftakkende spoor voordat het de weg kruist.


8. De beide wissels nog even in beeld.


9. Ook het fietspad wat naast de Oude Maasweg loopt is (natuurlijk) voorzien van een AHOB. Het sein wat daar staat heeft nummer 2005.


10. Nog een paar foto's van de aldaar opgestelde wagons van type 'Sdggmrss'.


11.


12.


13.

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • Märklin what else ?
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #332 Gepost op: woensdag 20 juni 2018, 21:32:33 »

Frank,
Ook dit is weer een leuke fotoreportage die ik met veel interesse heb bekeken. :) :thumbup:

Groet Michel
Gelogd

Seinwezen

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
  • A member of the Duurstede Group®
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #333 Gepost op: woensdag 20 juni 2018, 21:34:54 »

Hoi Frank,

die overwegen zijn eigenlijk geen AHOB installaties.
Het zijn (H)ALIB overwegen, half automatische lichtinstallatie met bomen. Ze zijn van de fabrikant Scheidt&Bachmann.
https://nl.wikipedia.org/wiki/Overweg

Deze zijn hand bediend dmv van sleutel of drukknop. De seinen voor de overweg worden aangestuurd door de overweg installatie.
Als de overweg dicht is en er mag doorgereden worden, dan branden ze wit.

In Diemen ligt een van de weinige Scheidt&Bachmann overweg in het hoofdspoor. Deze is uitgevoerd als ADOB.


Groeten Sander
Gelogd

dp

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
    • Treinenfoto's
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #334 Gepost op: donderdag 21 juni 2018, 09:35:57 »

Fraaie foto's!
Gelogd
Peter

Voor meer bewegende treinenbeelden uit Zweden en Nederland EN vrachtwagen filmpjes, bezoek ook  http://www.trainsandtrucks.nl .

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: verdere sloop en bouw van de langzaam-verkeer brug (9 juni 2018)
« Reactie #335 Gepost op: donderdag 21 juni 2018, 22:17:36 »

Mooie foto’s wederom.

Gr. Dennis

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #336 Gepost op: zaterdag 14 juli 2018, 21:44:54 »

Dank voor de reacties!! En voor Sander: voor de aanvulling! Altijd leuk om die van je te krijgen.

Vandaag weer op pad geweest en een hoop wijzer geworden van het een en ander.

1. Eerst bij de overweg waar het spoor van de nieuwe Botlekbrug moet gaan aansluiten aan het bestaande spoor. Rechts het spoor naar het einde van de Vondelingenweg. Rechtvoor het spoor wat onder het zand verdwijnt en richting de Botlekbrug zal gaan.


2. Richting de hekken gelopen en daar doorheen gekeken. Rechts allerlei stalen rijplaten.


3. Ingezoomd op de werkzaamheden: de damwanden zijn ingekort en de nodige heipalen zijn hier nu ook zichtbaar. Dus er is hier, al is het ogenschijnlijk niet veel, wel werk verricht.


4. En ondanks alles, houdt dit bord nog steeds trouw de wacht.


5. Vanaf diezelfde overweg de sporen. Dit ligt er nog steeds zo bij als meer dan een jaar geleden, toen het spoor buiten dienst gesteld werd.


6. Een stukje de Vondelingenweg opgereden en daar kon ik zien dat de heipalen nu ook voorzien zijn van een "hoedje" met onder meer het nodige vlechtwerk ....


7. .... wat ingezoomd veel beter te zien is.


8. De auto geparkeerd langs de Venkelweg om via de oostkant de Botlekbrug te bereiken. Zo ziet het er nu uit. Van de oude brug zijn nauwelijks meer sporen te vinden.


9. Onder de brug staat een zwart gebouw (achter de tijdelijke trappen) wat voor de energievoorziening van een en ander verantwoordelijk is.


10.


11. Op RTV Rijnmond was een artikel verschenen waarin gewaarschuwd werd voor de tijdelijke fietsbrug. Mensen waren onderuit gegaan, waaraan één iemand een gebroken heup had overgehouden en een ander meerdere gebroken ribben. Er staan duidelijk borden dat bij glad wegdek men moet afstappen en dus voorzichtig naar boven moet lopen.


12. Vanaf diezelfde tijdelijke fietsbrug kan ik zien dat er daar waar de brug voor het langzaam verkeer eindigt er inmiddels een aantal damwanden geslagen zijn.


13. Ik kan nog niet echt zien, wat het verloop moet gaan worden, maar dat zal de toekomst ongetwijfeld uitwijzen. Volgens het artikel op RTV Rijnmond zou dit alles in augustus klaar moeten zijn....  :?


14.

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #337 Gepost op: zaterdag 14 juli 2018, 21:46:02 »

15. Op het water wordt nog druk gewerkt (al was dat vandaag niet) aan de sloop van de pijlers.


16. Iets ingezoomd op de Zoë, die daar ligt.


17. Terugkijkend naar het oosten, zijn ook hier de damwanden goed zichtbaar.


18. Het lijkt erop alsof er vanaf de brug ook een afslag naar links en dan weer terug naar de Venkelweg (dus onder de positie waar ik stond) gaat komen.


19. Op de Botlekbrug zelf: Vooraan loopt de Venkelweg en alleen de stenen langs het talud verraden nog de locatie waar de oude Botlekbrug gelegen heeft.


20. Op de brug zelf kan je goed zien, dat deze ook nog niet klaar is. Bij de overgangen tussen de diverse brugdelen, die wel klaar zijn, is tijdelijk asfalt aangebracht, zodat je als (brom-)fietser er gewoon overheen kan.


21. Naar beneden kijkend, liggen een aantal pontons en een schip in het water. Het ponton is zwaar beladen.


22. Een uitgebreid gesprek met een van de verkeersregelaars leerde mij, dat dit delen zijn van de damwanden en fundering van de pijlers en stootwerken. Deze zijn er zoveel jaren geleden ingetrild en moeten er dus ook weer uitgetrild worden. Dit kost de nodige tijd, niet alleen omdat het allemaal stevig in de bodem verankerd zit, maar ook omdat dit met behulp van duikers gebeurd. Het water is bij de brug 7 meter diep en die damwanden staan natuurlijk ook nog een best eindje de bodem in. De schatting van het bedrijf Vlasman was dat het best wel eens richting een jaar kon gaan voor alles verwijderd zou zijn.


23. Best stevig spul, als je dat van wat dichterbij bekijkt.


24. De Zoë wordt gebruikt om de losgekomen damwanden eerst op te slaan, voordat ze overgeladen worden naar een ponton.


25. Het bootje wat gebruikt wordt, heeft als naam: "Jack the Digger".


26. Ondertussen was op de Oude Maas ook het een en ander aan de gang. Volledig ingezoomd zie je langs de kade een klein bootje liggen. Dat is een bootje van de Roeiers (de mannen die de schepen aanmeren in de Rotterdamse haven).


27. Die liggen te wachten op deze oranje tanker.


28. Die liet even een staaltje 'straatje keren XXL' zien. :D om daarna omgekeerd te eindigen. De foto daarvan is helaas mislukt....


29. De Botlekbrug met de zon achter één van de pilaren.


30. En ook bovenaan de tijdelijke fietsbrug staan de nodige waarschuwingen.

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #338 Gepost op: zaterdag 14 juli 2018, 22:12:11 »

Hola Frank. Wederom bedankt voor het delen. Het blijft leuk om te zien hoe een omgeving veranderd waar ik nu niet meer kom, maar waar ik veel geweest ben.

Groetjes Dennis

Marklindak

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2007
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #339 Gepost op: zaterdag 14 juli 2018, 22:44:59 »

Moooooie reportage Frank!
Gelogd
Vriendelijke groeten,
Fred





Wanneer komt er nu eens een 766 uit in model?

h0_miessie

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2013
  • Märklin what else ?
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #340 Gepost op: zondag 15 juli 2018, 06:13:52 »

Frank,

Wederom met veel plezier naar je mooie foto's gekeken. :)

Groet Michel
Gelogd

Haradigi

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • "Meet (kijk, voel, luister) en weet"
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #341 Gepost op: zondag 15 juli 2018, 10:36:57 »

Hi Frank,

Ut is allemaal weer interessant.

groet
Harald

Schienenbus2012

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2013
  • Kees Hulstein
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #342 Gepost op: zondag 15 juli 2018, 11:41:02 »

Er wat afgeknutseld in het groot. Mooie reportage.
Gelogd

WouterMarklin

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2014
  • NS - Tijdperk V & VI
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #343 Gepost op: zaterdag 21 juli 2018, 01:01:09 »

Fraaie reportage!

Bij foto 13 schrijf je dat alles klaar moet zijn in augustus. Betreft dit de langzaam verkeersbrug, of de spoorbrug?
Gelogd

dennisreij

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
    • Mijn website
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #344 Gepost op: maandag 30 juli 2018, 16:59:28 »

het blijft mooi om te volgen Frank. Bedankt voor het delen.

Gr Dennis

Vince

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2006
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #345 Gepost op: vrijdag 03 augustus 2018, 20:21:35 »

Leuk om weer zo'n mooi verslag te lezen!
Gelogd
Vincent.

Als ik iets heb, vind ik t mooi...

frenkievee

  • Forum Beheerder
  • *****
  • Offline Offline
  • Lid sinds: 2013
    • Modelspoorsite van Frank van de Velde
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #346 Gepost op: vrijdag 03 augustus 2018, 20:43:13 »

Dank allen voor de leuke reacties!

Bij foto 13 schrijf je dat alles klaar moet zijn in augustus. Betreft dit de langzaam verkeersbrug, of de spoorbrug?

Wouter: Volgens het artikel van rijnmond.nl betreft dit de langzaam verkeersbrug. Van wat ik begrepen heb bij een vorige foto-maak-sessie laat de spoorbrug nog wel een poosje op zich wachten. De betreffende persoon zei dat dat misschien niet eens 2019 zou worden.....
Maar we gaan het meemaken. Ik zal daar nog wel eens te vinden zijn  :P

Tony

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2014
  • Märklin fahren-ärger sparen
Re: Botlekbrug: nog steeds wordt er gesloopt en gebouwd (14 juli 2018)
« Reactie #347 Gepost op: zondag 05 augustus 2018, 16:23:27 »

Het blijft een kijkfeest, die reportages van jou, Frank  :thumbup:

Dank daarvoor !

Grtz Tony
Gelogd
62 jaartjes alweer en dit vind ik ook leuk; schilderen, gitaar spelen, fietsen, avonturen met Carl beleven en de baan handmatig bedienen

Topic: Modelbaanbouw http://forum.3rail.nl/index.php?topic=49787.msg879109#msg879109




Login met gebruikersnaam, wachtwoord en sessielengte
Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 1.065 seconden met 23 queries.
