Bouwtekeningen Module
« Gepost op: zondag 23 november 2014, 13:00:56 »

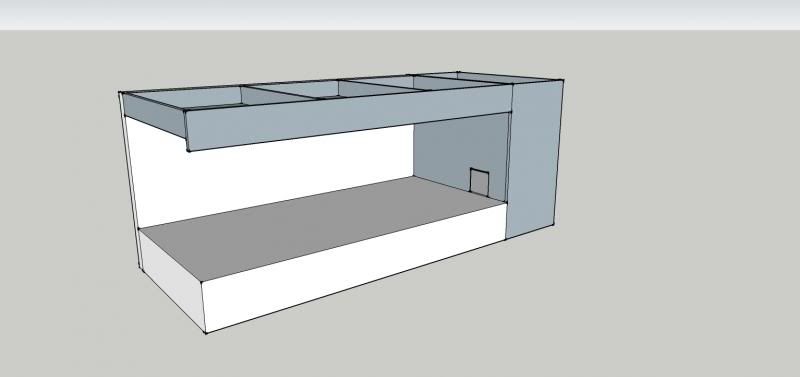

Een module ziet er als volgt uit ( tekeningen met toestemming van BNLS ).
Let wel onderstaande tekening is met 1 black box uitgevoerd aan de rechterkant. In de praktijk heb
je 2 blackboxen 1 links en 1 rechts, welke afgedekt wordt en er dus een vlakke plaat van 60 cm breed
ontstaat tussen de modules. Als je 2 modules aan elkaar wilt koppelen kan ook, dan heb je tussen de
overgangen van je beide modules geen black-boxen.




De uitgeplozen tekeningen :

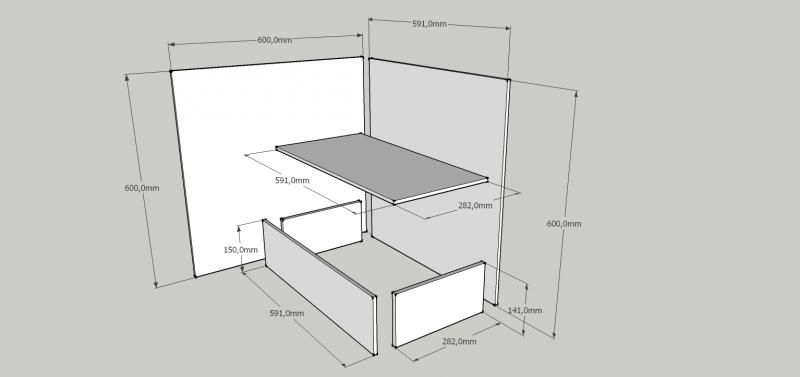

Black Box ( dus 2 stuks )

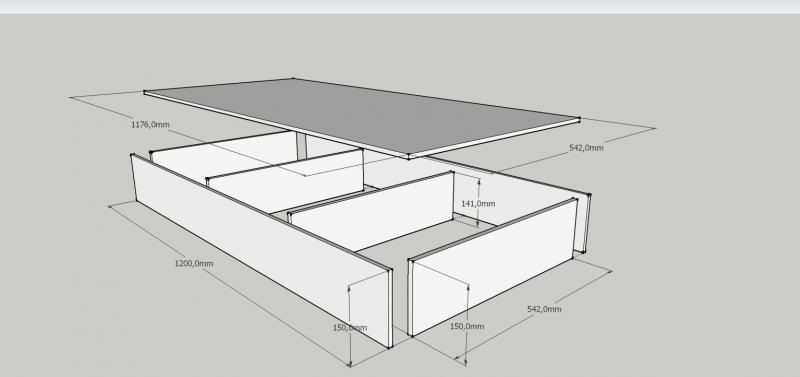

Module

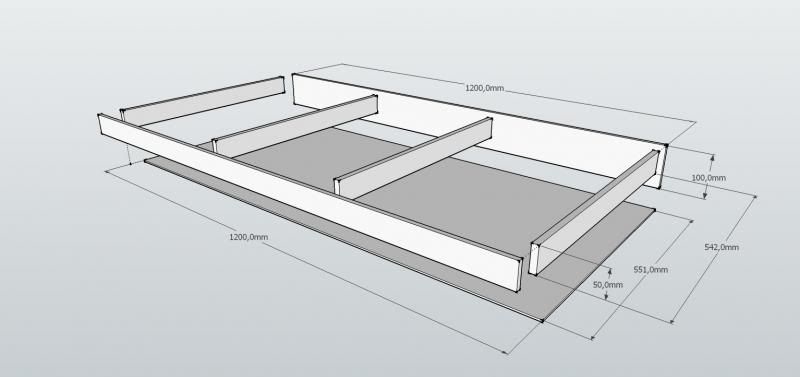

Fries

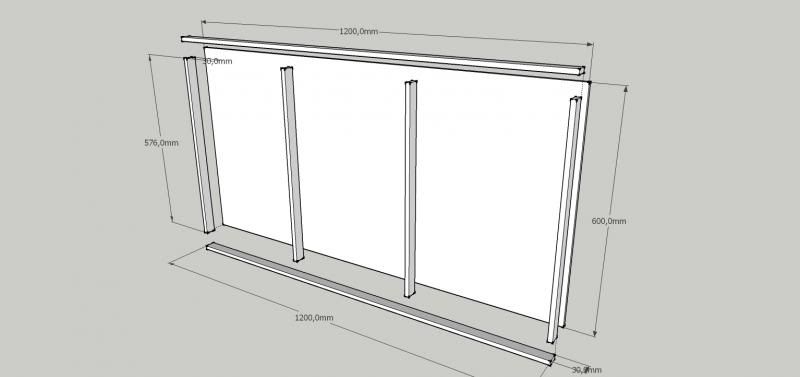

Achterwand


« Laatst bewerkt op: dinsdag 10 oktober 2017, 16:02:22 door Herman05 »
Gelogd
Groeten,
Alphons,


Bezig met keerlusmodule 3-rail forum modulebaan
