Auteur Topic: Re:1ste ombouw van rangeerlocje volkswagen, GELUKT !  (gelezen 10384 keer)

huub

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. Probleempje
« Reactie #50 Gepost op: zondag 02 januari 2011, 16:59:11 »

Het leek moeilijk maar dat is het niet...

Dat bedoel ik maar .....
Gelogd

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75 % klaar, functies?
« Reactie #51 Gepost op: maandag 03 januari 2011, 09:36:30 »

Hier zijn de foto's van de ombouw.
Als ik naar mijn dealer ga dan ga ik wat koolborstels zoveel gaat dat nu niet kosten...
Voor de cabine verlichting: Ik had een tijdje geleden zo'n mini Led's gekocht met daaraan een batterijhouder met 2x AA batterijen 1,5V + 1,5V= 3V, ik zou zo'n lampje hiervoor willen gebruiken. Het zijn witte krachtige Led's. Een zwaailicht dacht ik aan LED blauw 3mm met natuurlijk een weerstand voor...

Wat denken jullie ervan?

Foto's (is alles juist gedaan denken jullie?)



Proper en juist gesoldeerd?


Decoder moet ik nog vastzetten met dubbelzijdige tape, had het niet direct bij me.

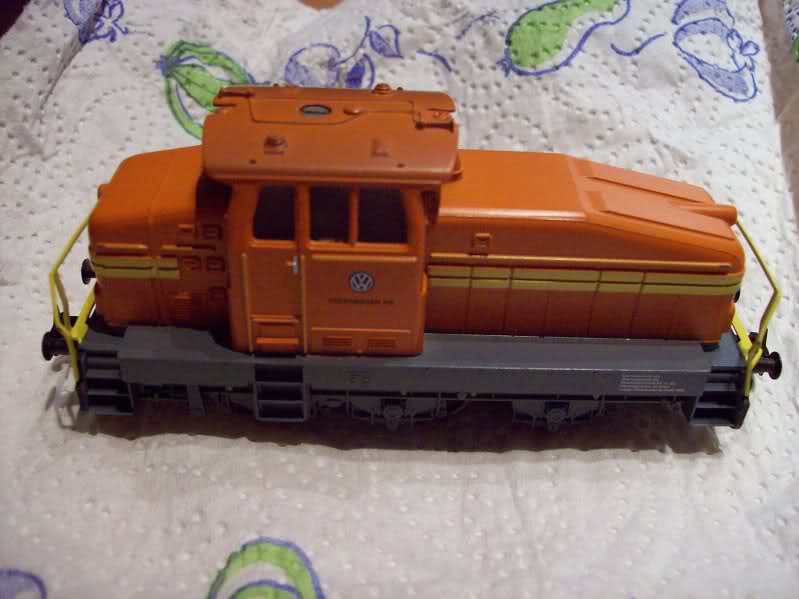

Kap erop


Deze blauwe led met een doorzichtige behuizing (3mm) is deze goed of niet voor de loc?


En dit voor de cabineverlichting... Deze staan nog in serie met andere lampjes. Als je ze direct op de voeding aansluit, wat een lichtbundel  :shock:

groeten minitreintje/Dylan



Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

huub

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #52 Gepost op: maandag 03 januari 2011, 14:11:23 »

Hou je er rekening mee dat een lampje alle richtingen uit straalt en een LED niet ?
De openingshoek van een LED kan goed maar 20o zijn.....
Gelogd

loc1200

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • Veel lukt met geduld, liefde en precisie.
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #53 Gepost op: maandag 03 januari 2011, 16:15:08 »

Hallo,

Ik zou de blauwe led niet plaatsen; dat is meer voor "hulpdiensten".
Bij Corus gebruiken ze rode zwaailichten. Als je eens Googled, kan je wel een afbeelding van de orginele lok vinden, en of deze waarschuwingslampen heeft.....  (ik heb er wel ergens afbeeldingen van gezien)

Je cabineverlichting moet niet te veel licht geven. (minimaal) Of je dit moet toepassen bij dit type, is ook de vraag.... Je cabine is min of meer al gevuld met motor en frame, en dat wil je juist niet zien.

Deze lok heeft in het echt ook rijwerkverlichting*. Hiervoor dien je wel de allerkleinste warmwitte smd-leds met aangesoldeerde draad te gebruiken. (lijmen aan de binnenrand van je kap)
* => dit zijn de 2/4 conische tapjes aan de onderrand van de lok-kap.

Voor de wat geoefende modelbouwer zijn er ook nog rode sluitlichten in te bouwen. Gebruik hiervoor een handboortje, en ruim daarna het gat op tot de juiste diameter*. Maak een stukje lichtgeleider en plaats dat voorzichtig. Plaats achter de lichtgeleider een miniatuur SMD-led.
(*=> laat je niet verleiden het gat aan de led aan je passen. De lamp wordt dan veel te groot; let op: dit is werk voor specialisten)

Sterkte met je beslissing.
En vergeet niet: minder is meestal meer!
(overbodige slecht aangebrachte "glimmicks" maken je lok minder mooi, en het is soms heel lastig het weer ongedaan te maken; vooral gaatjes in je kap)

M.vr.gr. Marcel
Gelogd
Gebruikt:  Raptor; Märklin Central/Control-unit en de rest van de fam. (6040/41/43/50 enz) MS1/2;
In- en ombouw/gebruik van dec: Mä, ESU.
=> in opdracht OOK VOOR DERDEN =>

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #54 Gepost op: maandag 03 januari 2011, 16:58:19 »

Ja gewoon zo laten dus misschien nog drijfwerkverlichting. Leuk werkje om te leren solderen met SMD Led's. Het nadeel van dat zwaailicht is dat je een draadje naar je dak hebt en dus niet zomaar de kap even kunt loshalen en het onderstel alleen hebt...

groeten minitreintje/Dylan.

PS: Wat vinden jullie ervan denken jullie aan de hand van de foto's dat het allemaal juist is?
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #55 Gepost op: maandag 03 januari 2011, 17:04:00 »

Hallo Dylan

het ziet er leuk uit

succes met smd-leds solderen

ps ik vindt het knipper licht wet erg groot
Gelogd
Groetjes John,
Kalender-items:

huub

  • Stamgast
  • Offline Offline
  • Lid sinds: 2008
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #56 Gepost op: maandag 03 januari 2011, 17:04:53 »

Wat vinden jullie ervan denken jullie aan de hand van de foto's dat het allemaal juist is?

Tja, dat weten we nou niet omdat de foto ('s) scherp gesteld zijn op die blauwe pijp  :D
Gelogd

Roy

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
  • Het is allemaal de schuld van opa flodder!
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #57 Gepost op: maandag 03 januari 2011, 17:19:53 »

Bij het maken van foto´s van zo dichtbij, moet je je camera op de macro stand zetten. meestal is dit een knop in de vorm van een bloemetje.

Roy

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #58 Gepost op: maandag 03 januari 2011, 17:39:00 »

Bij het maken van foto´s van zo dichtbij, moet je je camera op de macro stand zetten. meestal is dit een knop in de vorm van een bloemetje.

Roy
Dat doe ik telkens, maar begrijp niet waarom het niet goed lukt...
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #59 Gepost op: maandag 03 januari 2011, 17:40:53 »

Dat doe ik telkens, maar begrijp niet waarom het niet goed lukt...

Hallo Dylan

probeer meer afstand te nemen en verder in te zoomen
Gelogd
Groetjes John,
Kalender-items:

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #60 Gepost op: maandag 03 januari 2011, 17:49:18 »

Ik zal eens proberen...


groeten minitreintje/Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #61 Gepost op: maandag 03 januari 2011, 17:51:31 »

Ik zal eens proberen...


groeten minitreintje/Dylan

Hallo Dylan

we zien het resultaat toch wel ??
Gelogd
Groetjes John,
Kalender-items:

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #62 Gepost op: maandag 03 januari 2011, 17:58:15 »

Ja maar nu niet... Als ik de SMD led's ga maken dan moet het wel goed zijn zo klein...


groeten minitreintje/Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Looney Tunes

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2010
  • Dag/nacht schakeling Verlichte modelauto's
    • Mijn website met zelf ontworpen printplaten voor diverse treinen
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #63 Gepost op: maandag 03 januari 2011, 17:59:25 »

Ja maar nu niet... Als ik de SMD led's ga maken dan moet het wel goed zijn zo klein...


groeten minitreintje/Dylan

Hallo Dylan

als we ze maar zien  :wink:
Gelogd
Groetjes John,
Kalender-items:

Dibbes

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2009
  • Grüezi midänand!
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #64 Gepost op: zondag 09 januari 2011, 10:36:56 »

PS: Wat vinden jullie ervan denken jullie aan de hand van de foto's dat het allemaal juist is?

Ik kan het misschien niet goed zien maar volgens mij heb je geen krimpkous gebruikt. Altijd veilig om sluiting te voorkomen.

groet,
Dibbes
Gelogd
groet, Jos

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #65 Gepost op: zondag 09 januari 2011, 15:43:07 »

Alleen bij de onstoorspoelen die plak ik af met isolatietape zal dat eens een keer doen... Maar nu niet, morgen school  :?


groeten minitreintje/Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Haradigi

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • "Meet (kijk, voel, luister) en weet"

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen,KLAAR! Maar toch iets wat tegen valt.
« Reactie #67 Gepost op: maandag 21 maart 2011, 19:27:52 »

Hallo,

nadat hij was omgebouwd had ik kortsluiting... Niet te vinden want mijn multimeter met batterijen was plat  :(... Dus ik ging toch naar de Belgische Gastendag, me maar ingeschreven voor cursus " Digitaliseren" bij Treinbeginner. We hebben de decoder zelf met de ESU Lokprogrammer getest, vernieuwen van de software, enz... maar dat hielp niet de decoder was stuk, beter gezegd had een interne kortsluiting! Ik had wel alles goed gedaan buiten dat de motor (schroeven) te vast had gedraaid...

groeten minitreintje/Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

Kappa

  • Forum Moderator
  • *****
  • Offline Offline
  • Lid sinds: 2006
  • Gelukkig liggen de dwarsliggers onder de rail.
Re:1ste ombouw van rangeerlocje volkswagen,KLAAR! Maar toch iets wat tegen valt.
« Reactie #68 Gepost op: woensdag 23 maart 2011, 23:37:11 »

nadat hij was omgebouwd had ik kortsluiting... Niet te vinden ........
Ik zie zo al wat gevaarlijke punten.

Je mag echt geen losse bedrading ongeisoleerde laten, het resultaat heb je al ondevonden.
Altijd krimpkous gebruiken waar de draden aan de spoeltjes gesoldeerd zijn.
Gelogd
Groeten Ad

Het leven van een trein gaat niet over rozen....wel over rail! :D

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #69 Gepost op: donderdag 24 maart 2011, 17:47:09 »

dat zal ik nog wel eens doen
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

nobody

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2011
  • ......semper idem......
Re:1ste ombouw van rangeerlocje volkswagen,KLAAR! Maar toch iets wat tegen valt.
« Reactie #70 Gepost op: donderdag 24 maart 2011, 17:53:20 »

Altijd krimpkous gebruiken waar de draden aan de spoeltjes gesoldeerd zijn.
Kappa, geen vrees aanjagen... Kortsluiting tegen de kunststof locomotiefkap :help:
Gelogd
Met vriendelijke groet: Wim.                                  Met kleine onderbreking (ban), lid sinds 2009.


minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, hulp gevraagd. 75% klaar, functies?
« Reactie #71 Gepost op: donderdag 24 maart 2011, 18:32:46 »

Tja die is wel van kunststof

groeten minitreintje/Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).

minitreintje

  • Stamgast
  • Offline Offline
  • Lid sinds: 2010
    • Portfolio website
Re:1ste ombouw van rangeerlocje volkswagen, GELUKT !
« Reactie #72 Gepost op: zondag 24 juli 2011, 19:42:55 »

De ombouw is gereed! Ik heb de NEM-Connector zijn bedrading los gemaakt en op een stroken print geplaatst. En het werkt! Nu ik toch bezig was heb ik ook maar de cabine van licht voorzien, wel leuk maar ik ben nog niet 100 % tevreden hierover.

Wat ik nog wil doen is AUX 2 gebruiken als een blauw zwaailicht op het dak  :D .


groeten Dylan
Gelogd
Belgische Modulebaan H0 met CS 1R + MS 1 en ontwikkelaar van TrainDuino (Arduino).
