Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3250 Gepost op: woensdag 06 april 2011, 19:24:40 »

Dag John.

Wat is er op tegen om de gevormde rails te fixeren op een
onderlaag die sterker is én de juiste vorm heeft?
Dit per railtje uitvoeren en daarna het geheel behandelen
als een normale rails t.a.v. geluid-geïsoleerd monteren.
Zou dat kunnen, Mr. Eigenwijs? (It takes one, to know one :wink:)

Groeten,

Erik.
Gelogd

              Märklin - M-rail - Modelbaan                 Topic                Website

EgMaf

  • Gast
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3251 Gepost op: woensdag 06 april 2011, 20:24:57 »

Eigenlijk doe je Dan hetzelfde als met K flexrails...
Gelogd

Jakop

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2008
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3252 Gepost op: woensdag 06 april 2011, 20:36:15 »

Ik weet dat voor het buigen van PVC (kozijn) profielen een warm glycerinebad gebruikt wordt om het PVC op te warmen. Daarna worden de profielen een mal ingetrokken die de juiste boog heeft. In de mal koelt de zaak af en de profielen blijven in de juiste vorm.
Misschien eens in warm (heet) water proberen?

Groet,

Jakop
Gelogd
Station Waldijk
Koploper - LocoNet - IB IR - K-rail

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3253 Gepost op: woensdag 06 april 2011, 23:00:34 »


ik denk persoonlijk dat het iets is wat niet gaat lukken, of in de loop der tijd problemen gaat geven.


Kom, kom, Appel, iets positiever mag wel :D


Wat is er op tegen om de gevormde rails te fixeren op een
onderlaag die sterker is én de juiste vorm heeft?
Dit per railtje uitvoeren en daarna het geheel behandelen
als een normale rails t.a.v. geluid-geïsoleerd monteren.
Zou dat kunnen, Mr. Eigenwijs? (It takes one, to know one :wink:)


Hoi Erik,

daar is helemaal niets op tegen. Waar het mij om gaat is dat het mij maar niet lukt om op beeldscherm/papier(Wintrack) een baan te ontwerpen die aan al mijn verwachtingen voldoet. Door slanke VOORAF GEFIXEERDE bogen te maken kun je lekker "in het echt" railzen gaan leggen, schuiven, en passen totdat je een ontwerp hebt wat helemaal naar je zin is. Dit is dus de reden waarom ik de gebogen railzen van te voren al in hun uiteindelijke vorm wil hebben. Dit maakt het in de toekomst trouwens ook makkelijker ingeval je van baanplan wil wijzigen.


Ik weet dat voor het buigen van PVC (kozijn) profielen een warm glycerinebad gebruikt wordt om het PVC op te warmen. Daarna worden de profielen een mal ingetrokken die de juiste boog heeft. In de mal koelt de zaak af en de profielen blijven in de juiste vorm.
Misschien eens in warm (heet) water proberen?


Hoi Jacob,

ik heb totaal geen idee bij welke temperatuur deze railzen zich goed laten vervormen, iemand anders misschien? Is er kans op roestvorming als de rails in water opgewarmd gaan worden?

De afgelopen week zijn er verschillende ideeën aangedragen om slanke bogen te maken waarvoor mijn dank. Een aspect wat misschien over het hoofd gezien wordt is de prijs per cm gebogen traject. Er zit nl een aanzienlijk verschil in prijs per cm tussen railstukken 24912, 24236 of 24360. Als dit lukt met railstuk 24360 ben je verreweg het goedkoopste uit maar of dit uitvoerbaar is........

Groetjes, John
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

Jakop

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2008
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3254 Gepost op: donderdag 07 april 2011, 17:56:16 »

ik heb totaal geen idee bij welke temperatuur deze railzen zich goed laten vervormen, iemand anders misschien? Is er kans op roestvorming als de rails in water opgewarmd gaan worden?

Nee, ik ook niet. Dat is een kwestie van uitproberen. Als uiteindelijk 100 graden niet voldoende is, is het jammer... Roest zal wel meevallen. Het is geen ijzer (wat het wel precies is weet ik ook niet  :D ) Ik heb een partij 2e hands (vieze) K-rails gereinigd in een sopje warm water waarbij sommige wel een uur in het water hebben gelegen. Daar is niets aan te zien, nu 3 jaar later.

Groet,

Jakop
Gelogd
Station Waldijk
Koploper - LocoNet - IB IR - K-rail

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3255 Gepost op: vrijdag 08 april 2011, 14:07:05 »

Hoi Jacob,

in het verleden had ik nog k-rails en bij sommige stukken zag ik hier toch roestvorming optreden?

Helaas heeft Andre deze week geen tijd gehad om de mallen te maken, ik moet dus nog wat geduld hebben.

Vandaag staat echter in het tegen van Heavy Metal. Vanavond naar Kerkrade en genieten van Manowar:



Voor de liefhebbers, goed hard aanzetten en de buren op stang jagen :D



Groetjes, John
« Laatst bewerkt op: donderdag 14 april 2011, 18:27:00 door Tilly »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

Golfer

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3256 Gepost op: vrijdag 08 april 2011, 14:25:17 »

Prachtig nummer maar mijn zoon van 7 laat ik geen forum meer kijken  :D
Gelogd
Vriendelijke groet,
Michiel

Golfer's kelderbaan project

Koploper 7.5 -21 on Win7 64bit over loconet UH IB Basic 65060

Nicko

  • Nieuwe Gast
  • Offline Offline
  • Lid sinds: 2010
  • Dream Theater best band ever!!!
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3257 Gepost op: vrijdag 08 april 2011, 14:27:46 »

Hoi John

Die muziek klinkt niet verkeerd. Veel plezier bij het concert!

Groet Nicko
Gelogd

Wijbe

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Spoorwegen bestaan bij de gratie van dwarsliggers.
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3258 Gepost op: vrijdag 08 april 2011, 15:27:05 »

Klinkt goed! Vette clip er ook bij, zeer leuke film :D

narwal

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2010
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3259 Gepost op: zaterdag 09 april 2011, 10:28:37 »

Hallo John,

Dus behalve van treinen ook nog liefhebber van echte muziek! De buren niet op stang gejaagd maar mijn vrouw wel. (houd helaas niet van echte muziek)

Succes met de grote boogstralen en het ontwerp van het zichtbare gedeelte!

Groeten,

Marcel.
Gelogd
Groeten,

Marcel.

Baan in aanbouw: Bad Drieberg-Steinbrücke, Märklin, K-Rail, CS-2, LDT, Tijdperk III.

AC rocks DC

  • Toffe Gast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3260 Gepost op: zaterdag 09 april 2011, 11:55:03 »

the kings off metal are coming to town....




Hoi Jacob,

in het verleden had ik nog k-rails en bij sommige stukken zag ik hier toch roestvorming optreden?

Helaas heeft Andre deze week geen tijd gehad om de mallen te maken, ik moet dus nog wat geduld hebben.

Vandaag staat echter in het tegen van Heavy Metal. Vanavond naar Kerkrade en genieten van Manowar:



Voor de liefhebbers, goed hard aanzetten en de buren op stang jagen :D



Groetjes, John
Gelogd
AC rocks DC

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: Forumlid Daan op bezoek
« Reactie #3261 Gepost op: zaterdag 09 april 2011, 18:08:13 »


the kings off metal are coming to town....


En dat hebben ze gisteren weer bewezen, het was weer helemaal geweldig :thumbup: :thumbup: :thumbup:

Maar goed, vandaag weer verder met de treintjes :)

Vanmiddag kwam forumlid Daan(Daanknoben) nog eens op bezoek en hij had wat Nederlands materieel bij zich. Hier heb ik geen verstand van dus vragen aub aan Daan stellen :D

Enkele foto's:







En dan nog een filmpje:



Het bezoek was kort maar wel weer gezellig :)

Voordat Daan kwam ook nog bezig geweest met het maken van een Hosenträger maar daarover later meer.

Groetjes, John
« Laatst bewerkt op: donderdag 14 april 2011, 18:34:28 door Tilly »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

peterke33

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Non mi importa di me
Re:Tilly’s modelbaanproject: Forumlid Daan op bezoek
« Reactie #3262 Gepost op: zaterdag 09 april 2011, 21:03:09 »

hallo john,

ik heb even een tijdje niet veel gezegd op je draadje,maar nam niet weg dat ik niet keek hoor.je baan is echt wel enorm,ik zie ook al wat boompje's staan staat al leuk op je baan.

groeten en succes verder;
peter(ke33)
Gelogd

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3263 Gepost op: zondag 10 april 2011, 00:13:53 »

Peter,

Bedankt voor je reactie, reageren is echt niet verplicht hoor :D

Gisteren toen Daan op bezoek kwam was ik net de laatste hand aan het leggen aan de bouw van een “Hosenträger” met C-rails. Allemaal niets nieuws maar ik wil hier wel even mijn ervaringen met jullie delen.

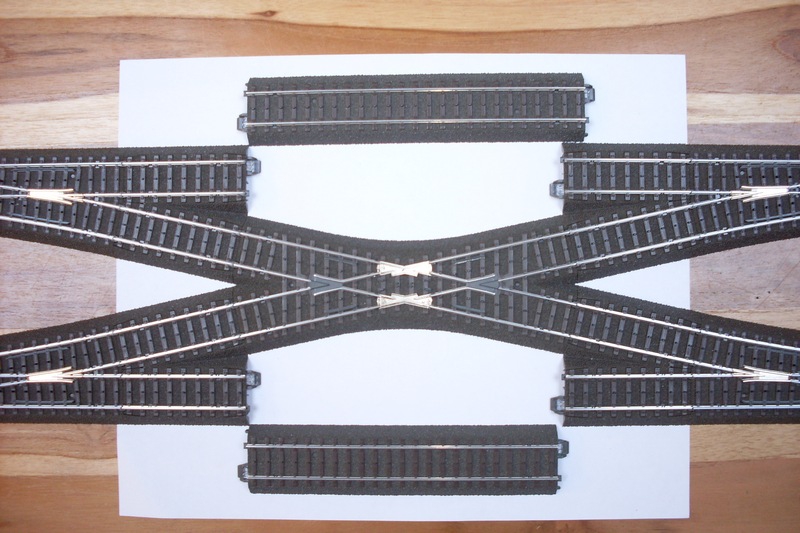

Het gaat om een “Hosenträger” waarbij gebruik gemaakt wordt van de slanke wissels 24711 en 24712 in combinatie met kruising 24640. Het rechte stuk wat nodig is om de slanke wissels met elkaar te verbinden moet net iets langer zijn dan railstuk 24172 maar net iets korter dan railstuk 24188. Op onderstaande foto is dit duidelijk zichtbaar:



Dit wordt dus een aanpassing volgens een beproefde methode die ik ergens al eens gelezen had en nu in de praktijk wilde brengen.

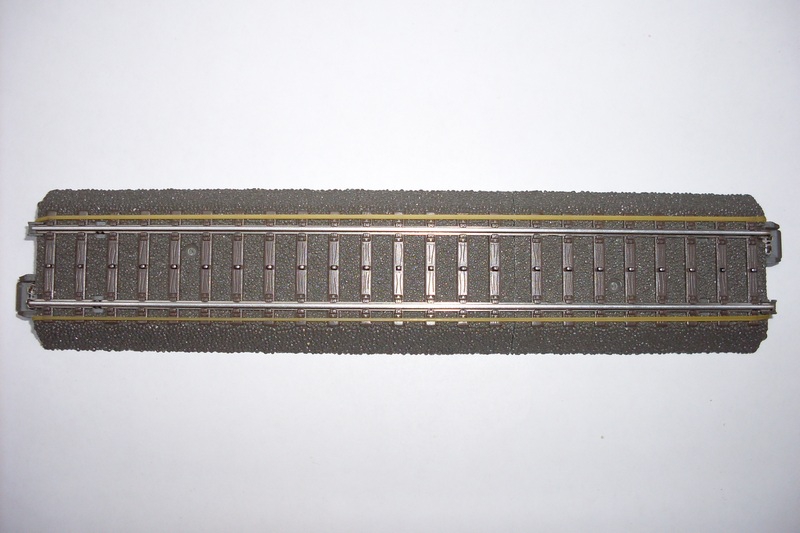

Eerst een railstuk 24188 genomen en daar eerst 2 zaagsnedes in gemaakt met het zaagje getoond in Post #3203. Van onderuit wordt tot aan de railstaven alles doorgezaagd dus inclusief de middenleider.

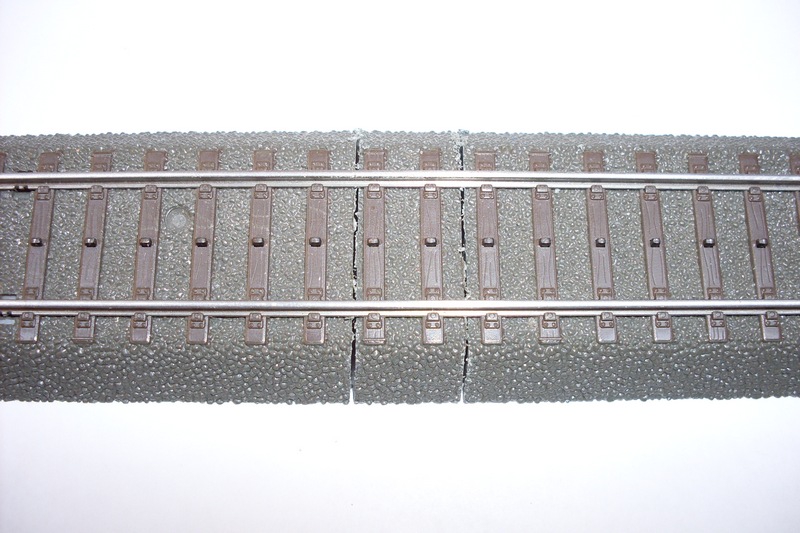

Op de volgende foto is te zien dat de zaagsnedes precies uitgevoerd zijn tussen 2 bielzen om het zo onopvallend mogelijk te laten:

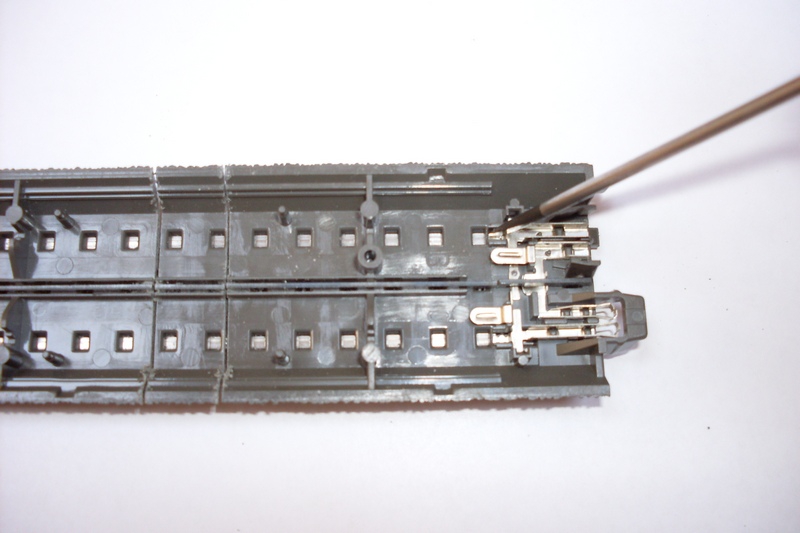

Nu meende ik uit eerdere testen dat de railstaven beweegbaar waren maar dit bleek dus niet zo te zijn, Ben(spoorman) had dus gelijk :P Maar geen nood, door met een schroevendraaier te klipjes ietwat te verdraaien is dit zo opgelost, een dremel is dus niet nodig. Hier een foto ter verduidelijking:

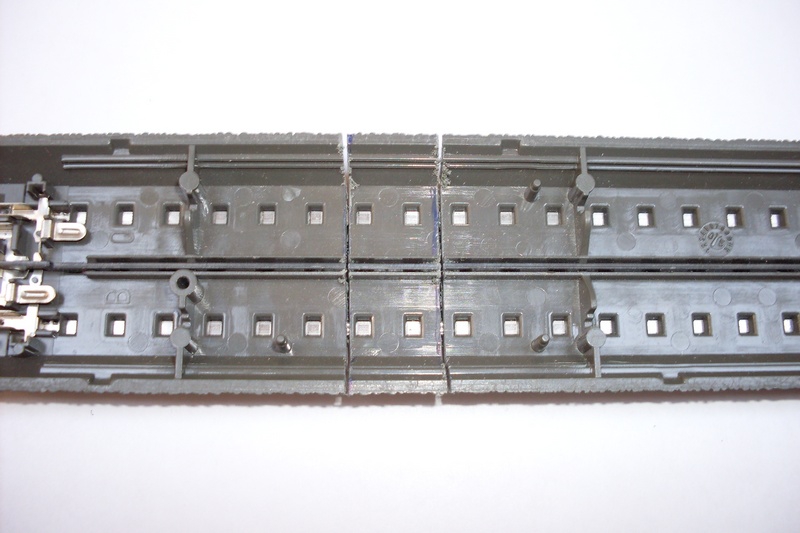

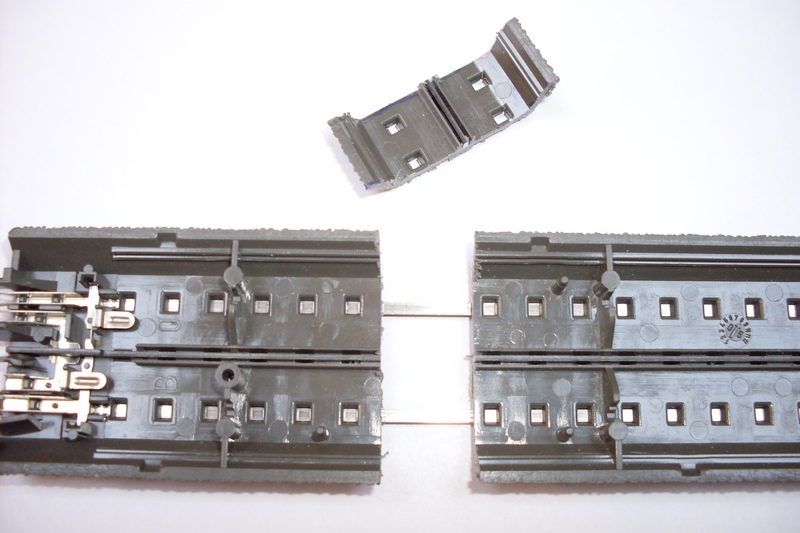

Daarna kan het ingezaagde stukje bedding eenvoudig verwijderd worden:

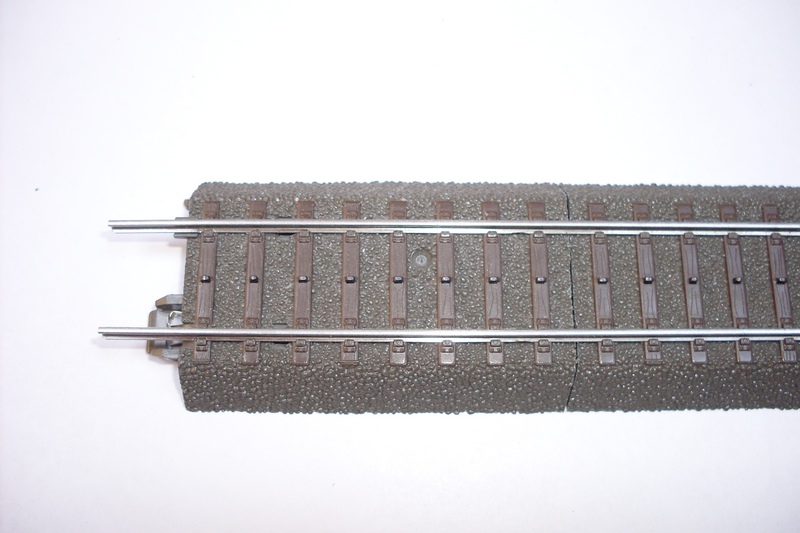

En kunnen de beddingen tegen elkaar geschoven worden waarmee het er als volgt uit ziet:



Na het afslijpen van de railstaven is het zaakje opgeklemd met een elastiekje om zo’n strak mogelijke naad te krijgen:

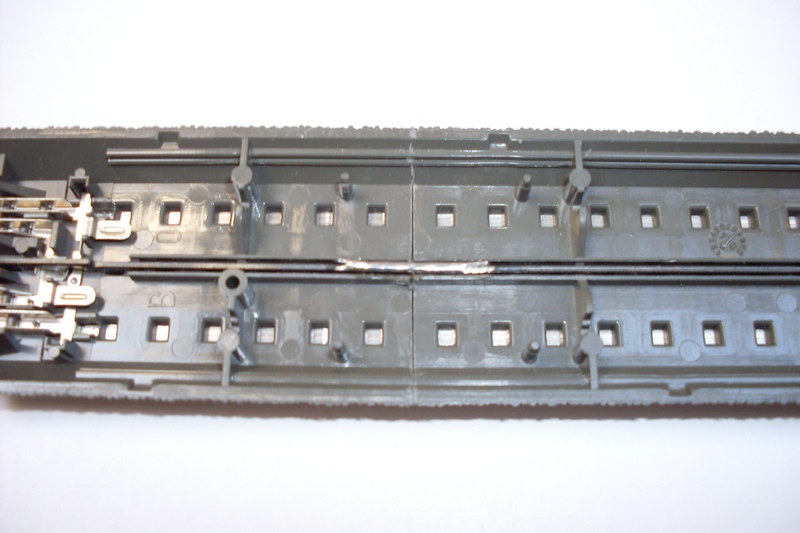

Nu was het zaak om de middenleider weer in orde te maken. Daar waar gesoldeerd moest worden deze eerst ontdaan van de zwarte laklaag en vertint. Vervolgens een vertint stukje stijve draad genomen en het geheel aan elkaar gesoldeerd:

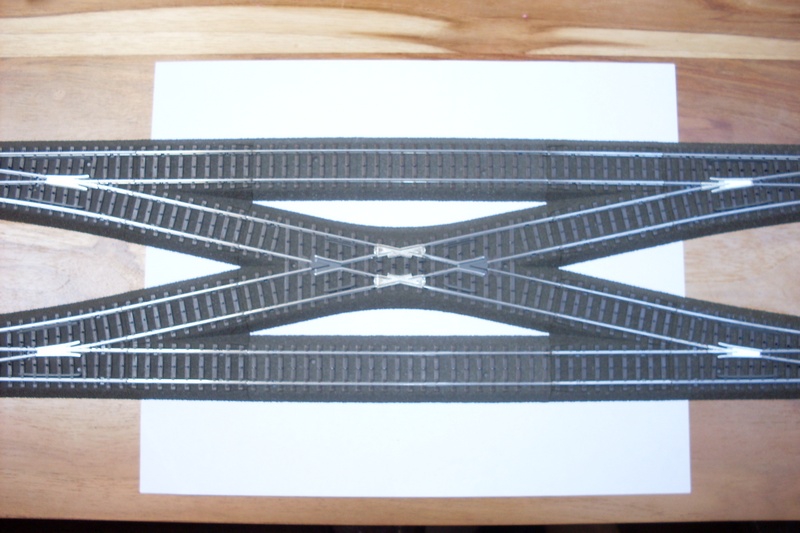

Na de bedding nog gefixeerd te hebben met lijm kon het geheel in elkaar gelegd worden. En zie daar: een prachtige “Hosenträger”:

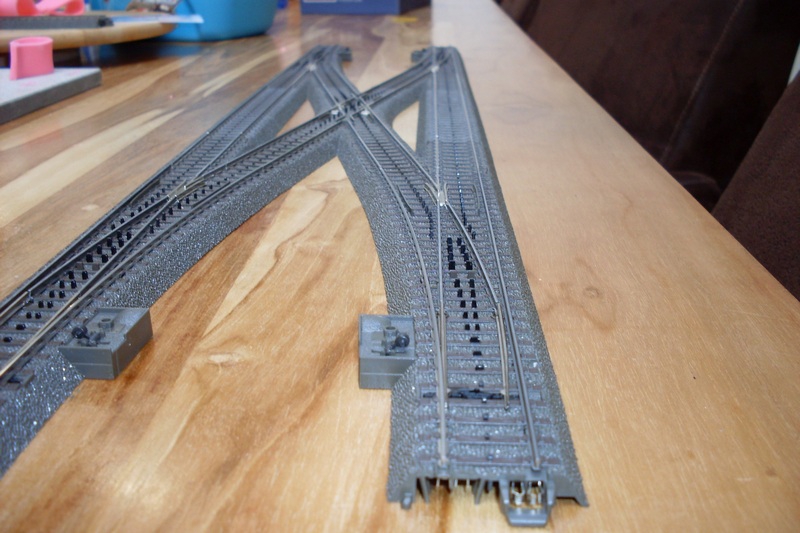

Nog voor het aanbrengen van ballast en een behandeling met een airbrush zijn de naden zo goed als onzichtbaar :) In theorie zit er ietwat verschil in graden tussen de kruising en de slanke wissels maar dit is in de praktijk verwaarloosbaar. De railzen liggen mooi in lijn zonder dat er ook maar iets onder spanning vastgeschroefd is. Hier het bewijs:



Ook weer zo’n klusje waarvan je bij voorbaat denkt: “dat lukt mij nooit”. Gewoon proberen en dan blijkt het geen reet voorsteld. Ok, bij het eerste railstuk had ik er iets teveel tussenuit gezaagd maar de 2 daarop volgende waren perfect!
Zo’n “Hosenträger” heeft wel wat en ik kan het iedereen aanraden. Deze techniek kun je trouwens ook gebruiken op plaatsen waar je anders meerdere kleine stukjes nodig hebt, je kunt hiermee dus ook nog geld uitsparen :)

Zo, hopelijk zijn aankomende week de mallen voor de slanke bogen klaar en kunnen we (hopelijk) ook dat project succesvol afronden.

Groetjes en allemaal nog een fijn weekend, John
« Laatst bewerkt op: zaterdag 16 april 2011, 12:32:47 door wakkie »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

Electronica Freak

  • Gast
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3264 Gepost op: zondag 10 april 2011, 00:33:23 »


dat is een erg mooie “Hosenträger” geworden :biggrin: :thumbup:

Goet,
Matthijs
Gelogd

neesse

  • Vaste Gast
  • Offline Offline
  • Lid sinds: 2011
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3265 Gepost op: zondag 10 april 2011, 00:50:32 »

John,

Ziet er weer super strak uit hoor.
Zoals gewoonlijk.  :D :D :D

Niels
Gelogd


Mijn draadje

ECOS 1, koploper, C rails, AJ decoders

Hero

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2010
    • De bouw van Hero's baan
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3266 Gepost op: zondag 10 april 2011, 01:08:11 »

John,

Ziet er weer goed uit.
Alleen is de afstand tussen de sporen niet wat groot?
Ik heb ook ergens een versie gezien zonder de 071 aanvul stukjes.
Dat oogt een stuk subtieler waardoor de slankheid van de wissels wat meer tot uiting komt.

Mvg, Robin

AlbertJan

  • Speciale Gast
  • *****
  • Offline Offline
  • Lid sinds: 2006
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3267 Gepost op: zondag 10 april 2011, 07:31:14 »

Hoi John.
De Hosenträger ziet er perfect uit en, zoals wij van jou ondertussen gewend zijn, prachtig en duidelijk in woord en beeld samengevat! :cool:
Nu wil het toeval dat ik vorige week (n.a.v. topic niet passend railstukje van 'nkeer3') een passtukje gemaakt heb van een 24071, verlenging slanke wissels.
Al enige jaren geleden heeft Harry (Kroko 23456) slanke wissels en de 24071 zo bewerkt dat hiermee de afstand tussen de rails aanzienlijk verkleind werd en aangepast kan worden aan de benodigde afstand.(topic kan ik niet meer vinden! :roll:)
Ik wilde hiervoor een nieuw topic starten maar door het mooie weer (voorjaar op de boerderij is altijd druk!!) nog niet van gekomen.

Maar als voorbeeld is dit een prachtige Hosenträger geworden maar door het inkorten van 24071 en bewerken slanke wissels, kan de railafstand met nog enige cm's verkleind worden.

Vriendelijke groeten,
AlbertJan.
Gelogd
Een dag niet gelachen is een dag niet geleefd!!

Degeluidsman

  • 3rail Events team
  • Offline Offline
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3268 Gepost op: zondag 10 april 2011, 08:08:57 »

Hallo John,

De railzen houden jou aan het werk  :) :)

Je hebt het weer mooi voor elkaar, je zou toch denken dat Marklin hier een pas-stukje voor zou hebben.

Ik vroeg mij wel af waarom je niet aan een kant gezaagd hebt, zo groot is het stukje niet en daar na de bedrading door solderen.

Volgens hij kun je dan nog steeds gebruik maken van het schroef gat ??

Maar op deze manier kan het natuurlijk ook  :) :)


Mvg,

Peter / degeluidsman.
« Laatst bewerkt op: zondag 10 april 2011, 10:24:42 door degeluidsman »
Gelogd

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3269 Gepost op: zondag 10 april 2011, 10:09:34 »

Hallo allemaal,

en weer bedankt voor jullie reacties :)

De railafstand bij deze "Hosenträger" lijkt mij perfect voor de inbouw van een perron maar of ik deze zo ga gebruiken is nog onduidelijk. De kleinere "Hosenträger" zonder de railstukjes 24071 is een grotere uitdaging die we misschien ook nog aan gaan. Het was in ieder geval een mooie oefening ;)

Groetjes, John
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

daanknoben

  • Gast
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3270 Gepost op: zondag 10 april 2011, 11:17:49 »

Hi John,

Klein ideetje om de hartafstand nog iets groter te maken mocht je dat willen. Vervang aan een kant de linkse wissel door ook een rechtse. Dan kun je die of laten volgen door een tegenboog, of eerst nog een passtukje.

Gr. Daan

p.s. die hosenträger met kleine railafstand die komt er jou kennende  :D :D
Gelogd

3railkoen

  • Gast
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3271 Gepost op: zondag 10 april 2011, 12:11:10 »

hi, hier heb je er 1 met standaard stukkies... afstand 14,5 cm

Gelogd

falco1994

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • 2 van mijn treinen op een plastic glas brug
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3272 Gepost op: zondag 10 april 2011, 17:56:23 »

Hoi John,

Ik heb weer even moeten bijlezen maar het is me gelukt :)
Wat een mooie updates heb je geplaatst.
Zo zie je maar weer wat je mist als je het druk hebt :P
Veel succes nog!
Mooie oplossingen overal ook voor! Goed gedaan!

Mvg
Falco
Gelogd

Lokkie

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
  • Almere
    • Lokkie's weblog
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3273 Gepost op: zondag 10 april 2011, 18:55:50 »

Hoi John,

Erg mooie "Hosenträger". :thumbup:

Gr.
René
Gelogd
   Volg de bouw van "Bad Neuhaus in spoor 0" hier :cool:

Nieuwenhuis

  • Vaste Inboedel
  • Offline Offline
  • Lid sinds: 2009
  • Old Skool Märklin & Scratch Building
    • Märklin - M-rail - Modelbaan
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3274 Gepost op: zondag 10 april 2011, 19:42:55 »

Dag John.

Mooie Hosenträger geworden! Ik heb er ooit twee gebouwd
van M-rails en inderdaad, het is een klus waar je gewoon aan
moet beginnen en dan gaat het eigenlijk vanzelf.
Wat is nu de spoorafstand van deze Hosenträger?

Groeten,

Erik.
Gelogd

              Märklin - M-rail - Modelbaan                 Topic                Website

wacojaco

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • Groningen
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3275 Gepost op: zondag 10 april 2011, 19:59:12 »

Hoi John,

Erg netjes gemaakt.
Je ziet de zaagsnede bijna niet.

Groetjes Jac.
Gelogd


De bouw van Oberreut

M.user

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • 150 jaar station Roosendaal
    • Rosenbahn
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3276 Gepost op: zondag 10 april 2011, 20:12:16 »

Hoi John,

Dat heb je weer prachtig gemaakt. En vooral een leuk bouwverslag.

De zaagsnede is zo goed als onzichtbaar en valt dus niet meer op. Top werk :thumbup: :thumbup:

Groet

Ronald

Golfer

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3277 Gepost op: zondag 10 april 2011, 20:25:46 »

Hoi John,

Dat is weer een inventief stukje Hosenträger! Ook ik ben benieuwd hoeveel afstand je gewoonnen hebt ten opzichte van de constructie zoals voorgesteld door Koen.

groet, Michiel
Gelogd
Vriendelijke groet,
Michiel

Golfer's kelderbaan project

Koploper 7.5 -21 on Win7 64bit over loconet UH IB Basic 65060

v200marklin

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3278 Gepost op: zondag 10 april 2011, 21:27:52 »

Benieuwd naar het verschil in hart afstand met datgeen wat John heeft gefabriceerd, en met hetgeen wat Koen als voorbeeld plaatste met standaard c-rails  B)

Mvg Gert
Gelogd

3railkoen

  • Gast
Re:Tilly’s modelbaanproject: Bouw "Hosenträger" in C-rails
« Reactie #3279 Gepost op: zondag 10 april 2011, 21:38:51 »

dat zal een kleine 3 cm schelen.. 14,69 versus 11,85

en ruim 15 euro....

perfecte manier trouwens om je rail in te korten! ik moet nog wat 24912 rails inkorten.. ben benieuwd of deze methode ook voor een bocht opgaat.. verwacht wel als je de perfecte taartpunt eruit kan zagen

mvg koen
« Laatst bewerkt op: zondag 10 april 2011, 22:08:03 door 3railkoen »
Gelogd

jaap

  • Gast
Re:Tilly’s modelbaanproject: grote boogstralen maken met C-rails (Deel 4)
« Reactie #3280 Gepost op: maandag 11 april 2011, 19:50:41 »

is het niet mogelijk om aan de binnen kant aan de opstaande rand een staal draadje te verlijmen?
en de zaag sneden niet tegenover elkaar te plaatsen, b.v. 4 om 5 en ze tot aan het hard van de rail in te zagen.

----------------------------------------   buitenbocht
       |        |         |         |
   |       |         |         |          |
---------------------------------------- binnenbocht
« Laatst bewerkt op: dinsdag 12 april 2011, 07:47:53 door jaap »
Gelogd

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject: 12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3281 Gepost op: dinsdag 12 april 2011, 18:06:46 »

Hallo allemaal,

gisteren heb ik de mallen van André gekregen, hier een foto:



De bovenste heeft een straal 2230mm(2x R9) en de onderste één van 1670mm)1.5x R9). Bij beide is een strook uitgefreesd van 40mm breed en 10mm diep. Daarna zijn er 3 sleufjes uitgefreesd tbv de railstaven en middenleider. Hier een close-up:



Jammer genoeg zijn de sleufjes 2mm breed, het kleinste freesje wat André ter beschikking had. Hierdoor is nog teveel speling tov de railstaaf waardoor de straal aan de kopszijde af kan gaan wijken, eens kijken hoe ik dit op ga lossen. Hier nog een close/up met rails waarop dit zichtbaar is:



Deze week worden er een paar gemaakt zodat dit uitgelegd kan worden en het resultaat beter te zien is.

dat zal een kleine 3 cm schelen.. 14,69 versus 11,85

en ruim 15 euro....

perfecte manier trouwens om je rail in te korten! ik moet nog wat 24912 rails inkorten.. ben benieuwd of deze methode ook voor een bocht opgaat.. verwacht wel als je de perfecte taartpunt eruit kan zagen


Koen,

bedankt voor de info.

Het inkorten van een 24912 moet geen probleem zijn, gewoon proberen en in eerste instantie niet teveel wegzagen. Afzagen kan altijd nog, bijzagen wordt moeilijker :D

Groetjes, John
« Laatst bewerkt op: zaterdag 16 april 2011, 12:54:25 door Tilly »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

dolphin

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • Winnaar fotowedstrijd Q1 2010 Stadsbahn epoche 1/2
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3282 Gepost op: dinsdag 12 april 2011, 21:35:17 »

Hoi John, wat een prachtige mallen, als het nu niet lukt zou ik maar K flex rail kopen  :D, succes, vr gr Arie
Gelogd
Voor het bekijken van mijn modelbaan topic, Klik hier.

Voor de Index van mijn Topic Klik hier.

metpetergaathetbeter

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2010
  • met de trein was U er al geweest !
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3283 Gepost op: dinsdag 12 april 2011, 21:50:10 »

John,

als gelijkstromer heb ik misschien wel de of een oplossing voor je probleem van die te grote of te brede frees, als je die binnenste (rechtse) freesopening iets dichter naar de middengeleider zou fresen dan liggen je rails opnieuw helemaal vast !
Linkse rail zit links vast en de rechter rail zou dan rechts op zijn plaats gehouden !
Misschien een oplossing voor je probleem !

Groeten Peter

PS ik zag dat je reeds een gleuf voor de middengeleider had voorzien zoals ik je reeds eerder voorstelde ! Laat eens weten of je met mijn oplossing vooruitkomt !
« Laatst bewerkt op: dinsdag 12 april 2011, 21:55:20 door metpetergaathetbeter »
Gelogd
Bezoek mij eens :

http://amsac.be

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3284 Gepost op: dinsdag 12 april 2011, 22:56:15 »

Hoi Peter,

opnieuw een goeie tip van je, ga ik morgen gelijk even met André bespreken.

Groetjes en hartelijk dank, John
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

3railkoen

  • Gast
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3285 Gepost op: woensdag 13 april 2011, 00:11:43 »

hi john, ik zat dat ook te denken wat peter schrijft.. gewoon die gleuven zodanig frezen dat ze tegen de zijkant van de rails drukken .. dus iets verschoven

gr koen
Gelogd

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3286 Gepost op: woensdag 13 april 2011, 15:56:43 »

Goedemiddag,

heb nog wat getest en ga het gebruik van de 360mm lange railzen met artnr 24360 hoogstwaarschijnlijk loslaten :? De "koppeling" tussen de 2 beddingen geeft toch te veel problemen. Onder voorbehoud ga ik voor straal 1670mm de 24912 (R9) gebruiken en voor straal 2230mm de rechte rails 24236.

Heb ook nog wat geklooid met verschillende soorten lijm maar ook dit gaf geen bevredigend resultaat. Deze lijm van Johnny:


waarom gebruik je geen Pattex stabilit ? Is keihard in 15 min.


is hier bij de lokale bouwmarkt helaas niet te verkrijgen :?

Ik heb nu aankomende zaterdag een afspraak gemaakt met oud collega Bert die in de polysterverwerking zit, eens kijken wat dit gaat brengen.

Groetjes en we blijven volhouden, John
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

Degeluidsman

  • 3rail Events team
  • Offline Offline
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3287 Gepost op: woensdag 13 april 2011, 16:57:15 »

Je bent wel een volhouder John  :thumbup: :thumbup:

R9 is toch best een flauwe bocht, maar voor jou niet flauw genoeg  >:-D >:-D

Ik hoop dat het je lukt.

De nieuwe mallen zien er proffessioneel uit.


Mvg,

Peter / degeluidsman.

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3288 Gepost op: woensdag 13 april 2011, 19:34:49 »

Hoi Peter,

in het begin meende ik ook dat R9 slank genoeg zou zijn maar tijdens plannen leek dit niet zo. Kijk ook eens naar dit mooie plan van Pieter:



Met slanke bogen is dit nog meer te verfraaien. Daarnaast wil ik ook de stations in flauwe bogen leggen om het nog realistischer over te laten komen en daar zijn R9 bochten te scherp voor. Om een goed vergelijk te krijgen van de boog met een straal van 223cm hier een Wintrack tekening. Het bovenste traject is gemaakt met R5, het middelste met R9 en het onderste met de "in de maak" zijnde bogen:



Het is toch de moeite van het proberen waard of niet soms :)

Groetjes, John
« Laatst bewerkt op: zaterdag 16 april 2011, 12:55:18 door Tilly »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

dolphin

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • Winnaar fotowedstrijd Q1 2010 Stadsbahn epoche 1/2
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3289 Gepost op: woensdag 13 april 2011, 19:38:55 »

Hoi John, wat een mooi plan, dat wordt al vast sparen voor een paar Artitec bootjes zo aan het water te zien  ;) vr gr Arie
Gelogd
Voor het bekijken van mijn modelbaan topic, Klik hier.

Voor de Index van mijn Topic Klik hier.

Einte

  • Stamgast
  • Offline Offline
  • Lid sinds: 2009
  • De klei man.........
    • Modelspoorblog
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3290 Gepost op: woensdag 13 april 2011, 19:39:29 »

Hallo John,

Jij hebt ook weer een mooie idee, hoe maak je flauwere bochten,
wel heel mooi gevonden van je.
Ben wel benieuwd naar het eindresultaat.
Jij had een paar post terug hoe je de rail egaal zou moeten verwarmen,
wat dacht je van je oven op een bepaalde temperatuur zetten  8o
Misschien wel een idee  :)

Succes er mee.

Gr Einte
Gelogd

Golfer

  • Stamgast
  • Offline Offline
  • Lid sinds: 2011
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3291 Gepost op: woensdag 13 april 2011, 19:40:34 »

... Daarnaast wil ik ook de stations in flauwe bogen leggen om het nog realistischer over te laten komen en daar zijn R9 bochten te scherp voor. ...

Hallo John,

Het is inderdaad prachtig als je ook je station "los kan trekken" van tafelrand en achterwand maar met jouw lengte dient idd de hoek wel heel klein te zijn.

succes!
Gelogd
Vriendelijke groet,
Michiel

Golfer's kelderbaan project

Koploper 7.5 -21 on Win7 64bit over loconet UH IB Basic 65060

Grrrrrene

  • Gast
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3292 Gepost op: donderdag 14 april 2011, 10:13:35 »

Is dat geen reden om (desnoods na de wissels in het station) over te gaan op K-rails (flexrails) in dat soort situaties? Ik denk dat ik mijn baan ga bouwen van een mix van K-rails en C-rails om de voordelen van beiden te combineren...
Gelogd

jakeman

  • Gast
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3293 Gepost op: donderdag 14 april 2011, 17:46:15 »

Daarom heb ik ook K-rails genomen voor het zichtbare gedeelte, ik vind het ballasten ook een stuk mooier met K-rails.
Maar waardeer het wel van John dat hij dit met C-rails voor elkaar wil krijgen. Ben ook wel erg benieuwd naar het eindresultaat.
Groeten Jake
Gelogd

Degeluidsman

  • 3rail Events team
  • Offline Offline
  • Lid sinds: 2007
  • A member of the Duurstede Group®
Re:Tilly’s modelbaanproject:12-04-2011, vervolg slanke bogen in C-rail
« Reactie #3294 Gepost op: donderdag 14 april 2011, 20:35:12 »

Hoi John,

Bedankt voor je duidelijke uitleg.

Ik begrijp best dat je op C rails wilt blijven rijden.


Mvg,

Peter / degeluidsman.

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject:15-04-2011, vervolg slanke bogen in C-rail
« Reactie #3295 Gepost op: vrijdag 15 april 2011, 19:53:30 »

Grrrrene, Jake,

ik blijf bij C-rail :D

Peter,

bedankt voor je reactie.

Vandaag kwam mijn buurman langs en hij had nog epoxyhars thuis staan van www.mrboat.nl. Mooie gelegenheid om ook dit te proberen.

Vanwege de onnauwkeurigheid van de mal, de spoorstaven zijn nl te breed opgefreesd, eerst mbv 2 houten blokjes de rails opgespannen:



Daarna de kopszijdes dichtgemaakt met stukjes zilverpapier en plakband om te voorkomen dat de hars in de contactjes loopt:



Vervolgens de hars en harder gemengt en in de rails gegoten. Helaas, één groot drama :( De hars loopt tussen de kiertjes door in de mal met uiteindelijk dit als resultaat:



Het was dus één grote puinhoop. Alles zuiver gemaakt en morgen eerst testen bij Bert met polyester en dan zien we weer verder.

Wordt dus vervolgt!

Groetjes, John
« Laatst bewerkt op: zaterdag 16 april 2011, 12:56:25 door Tilly »
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

wacojaco

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
  • Groningen
Re:Tilly’s modelbaanproject:15-04-2011, vervolg slanke bogen in C-rail
« Reactie #3296 Gepost op: vrijdag 15 april 2011, 20:13:27 »

Hoi John,

Het mag dan een puinhoop zijn, maar blijft de rail nu wel in het juiste model?
Ik bewonder je doorzettings vermogen.
Succes met de volgende test.

Groetjes Jac.
Gelogd


De bouw van Oberreut

Roy

  • Stamgast
  • Offline Offline
  • Lid sinds: 2006
  • Het is allemaal de schuld van opa flodder!
Re:Tilly’s modelbaanproject:15-04-2011, vervolg slanke bogen in C-rail
« Reactie #3297 Gepost op: vrijdag 15 april 2011, 20:41:34 »

Hey,
ik was hier eens over aan het nadenken. En is het niet mogelijk, om bijvoorbeeld dit spul:



te nemen, spuiten in dezelfde kleur als c-rails, en dan de flexrails van k-rail gebruiken?

Spul is van noch, artikel 99160

Roy

Tilly

  • Stamgast
  • Offline Offline
  • Lid sinds: 2007
Re:Tilly’s modelbaanproject:15-04-2011, vervolg slanke bogen in C-rail
« Reactie #3298 Gepost op: vrijdag 15 april 2011, 21:14:49 »

Jac,

de rail bleef natuurlijk niet in zijn model omdat ik deze vroegtijdig uit de mal heb moeten halen :(

Roy,

ik blijf bij C-rail en dit is niet bespreekbaar :D

Groetjes, John
Gelogd
Tijdperk I, II en IIIa, C-rails, Tams MC, AJ Boosters, HSI-88, Koploper.
Vorderingen van mijn baan zijn te zien in het topic Tilly's modelbaanprojekt

chester2203

  • Zeer Toffe Gast
  • Offline Offline
  • Lid sinds: 2011
  • We gaan langzaam...maar we gaan wel........
Re:Tilly’s modelbaanproject:15-04-2011, vervolg slanke bogen in C-rail
« Reactie #3299 Gepost op: vrijdag 15 april 2011, 21:48:00 »

Ga zo door that's the spirit :thumbup:


Powered by MySQL Powered by PHP SMF 2.0.15 | SMF © 2014, Simple Machines Valid XHTML 1.0! Valid CSS!
Pagina opgebouwd in 1.603 seconden met 23 queries.
